电力变压器用绝缘塑料安装支撑件

　　在电力输配系统的变压器装配环节中，这类塑料支撑构件是保障内部绕组、引线与金属壳体之间绝缘隔离的核心小尺寸结构件，日常运维中很少被运维人员直接观察到，但它的结构精度、绝缘性能直接决定了变压器长期运行的抗短路能力与绝缘可靠性。不同于常规外露的电力结构件，这类塑料件长期处于变压器壳体内部的密闭环境中，需要耐受变压器运行时的持续温升、绝缘油浸泡（油浸式变压器场景）或是湿热凝露环境（干式变压器场景），因此结构设计上没有多余的装饰性特征，所有几何特征都围绕功能需求展开。

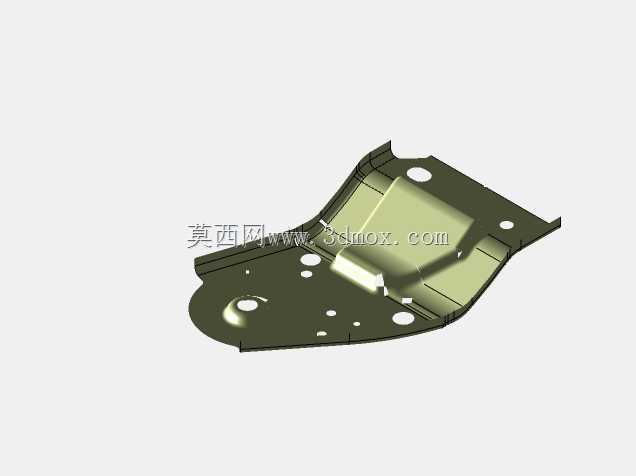

　　从实际装配逻辑来看，该构件的异形轮廓完全匹配变压器内部金属支架的安装边界，板体上分布的多个不同直径通孔，分别对应绕组引线的穿设定位、自身与金属支架的螺栓固定、相邻绝缘构件的卡扣连接三类功能，其中大直径的避让孔专门为铁芯引出的铜排预留了安全绝缘间隙，避免高压引线与金属壳体之间的空气间隙不足引发放电。构件中部凸起的加强筋结构并非随意设置，一方面是为了提升薄壁塑料件的整体抗形变能力，避免变压器运输过程中的振动导致构件开裂，另一方面凸起的筋条刚好可以卡入绕组端部的绝缘纸卡槽，实现装配时的快速定位，减少产线工人的对位调整时间。

　　设计这类构件时，首先要核算的是安装边界的尺寸公差：所有安装孔的位置度公差需要控制在0.2mm以内，否则批量装配时会出现螺栓无法穿入、引线卡滞的问题；板体边缘的翻边结构是为了增加与相邻绝缘纸的接触面积，避免尖锐的塑料边缘割破绝缘层引发放电故障。不同于金属结构件可以通过后期焊接调整尺寸，塑料件一旦开模成型就无法修改结构，因此建模阶段需要反复核对变压器内部的装配空间，尤其是构件与高压绕组之间的爬电距离，需要根据变压器的电压等级预留足够的沿面绝缘长度，比如10kV等级的变压器中，该类塑料件的沿面爬电路径需要不小于125mm，设计时会通过在板体表面增设多道凸起的绝缘肋条，在不增加构件整体尺寸的前提下拉长爬电路径，适配变压器内部紧凑的安装空间。

　　从材料选型匹配的结构设计来看，这类构件通常采用耐温等级达到B级及以上的增强工程塑料注塑成型，因此建模时需要预留均匀的壁厚，避免注塑过程中出现缩痕、气泡导致绝缘性能下降，所有转角位置都采用R2以上的圆角过渡，一方面减少注塑时的应力集中，避免构件长期受温变影响出现开裂，另一方面圆角结构可以优化电场分布，避免尖角位置出现电场集中引发电晕。构件上的几个沉头孔结构，是为了让固定螺栓的头部完全埋入塑料件内部，避免螺栓金属部分突出缩短与高压引线的绝缘距离，沉头孔的深度经过精确核算，既保证螺栓有足够的锁紧深度，又不会因为孔深过薄导致螺栓拧紧时撑裂塑料基体。

　　在实际应用场景中，这类塑料支撑件不仅承担绝缘隔离的作用，还需要承受绕组运行时产生的微小电动力，尤其是变压器遭遇外部短路故障时，绕组会产生瞬间的大幅振动，此时该构件需要将绕组的作用力传递到金属支架上，同时自身不能出现断裂或形变，因此结构设计时在受力集中的安装孔位置增设了局部加厚的凸台，凸台与板体之间采用平滑的斜面过渡，避免应力集中在凸台根部。不同于通用的塑料绝缘垫片，该构件的异形轮廓是完全对应特定型号电力变压器的内部结构定制的，没有互换性，因此建模时需要完全复刻实际装配的空间曲面，尤其是与金属支架贴合的安装面，需要保证平面度公差在0.1mm以内，避免装配后出现间隙导致构件受力不均。

　　很多刚接触电力设备结构设计的工程师容易忽略这类小塑料件的细节设计，比如把安装孔的位置设计得过于靠近板体边缘，导致注塑时孔位周边强度不足，或是没有预留足够的脱模斜度导致量产时出现粘模问题，实际上这类内部绝缘构件的设计精度，直接影响整台变压器的运行寿命，哪怕是一个小孔的位置偏差，都可能导致整台变压器装配后无法通过工频耐压试验。建模过程中需要反复模拟装配干涉情况，确认构件与周边的绕组、引线、金属支架、绝缘纸等所有相邻零部件都保留足够的安全间隙，同时还要兼顾注塑工艺的可行性，避免出现壁厚突变、倒扣结构无法脱模等量产问题，最终的成品结构看似简单，每一处几何特征都对应着实际生产、装配、运行环节的具体需求，没有多余的设计冗余。
