500毫升容量便携塑料茶瓶外观结构设计

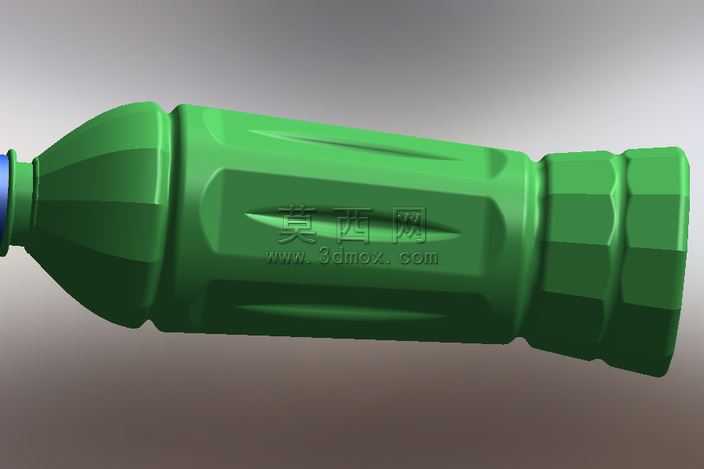

本作品为500毫升容量茶瓶的三维建模设计，整体围绕日常便携饮水使用场景开展设计，建模阶段以回转体基础特征为核心搭建整体轮廓，首先通过草绘绘制瓶身半剖面轮廓线，对瓶口螺纹衔接段、瓶肩过渡弧面、瓶身主体握持区、瓶底防滑结构分别进行尺寸约束，保证整体容量精准控制在500毫升的设计目标。瓶身主体区域采用多面棱边与弧面结合的造型，既避免纯圆柱瓶身容易打滑的握持缺陷，也通过凹凸的棱线结构提升瓶身整体的抗挤压形变能力，减少日常使用中因磕碰、挤压导致的瓶身凹陷破损问题。建模过程中对瓶口位置做了标准化尺寸适配，预留了常规瓶盖的螺纹装配间隙，瓶口处的蓝色密封衔接位做了独立的特征拆分，可直接用于后续的密封结构装配验证。材质渲染阶段，瓶身主体采用半哑光绿色塑料材质，调整材质的粗糙度与反光参数，模拟日常PE食品级塑料的真实质感，瓶口密封位采用深蓝色硬质塑料材质，通过材质色彩的区分清晰呈现不同结构的功能分区。结构设计上，瓶肩位置做了平缓的弧面过渡，避免直角过渡带来的应力集中问题，瓶底位置做了加厚的多段棱面结构，提升瓶身放置时的稳定性，同时加厚结构可以增强瓶底的抗冲击能力，减少放置时磕碰导致的瓶底开裂风险。整体建模过程中对所有棱边都做了适配的圆角处理，既符合塑料注塑成型的工艺要求，避免生产过程中出现锐边、应力集中导致的成型缺陷，也提升了日常握持使用的触感舒适度。渲染阶段采用渐变灰色背景搭配柔和的侧方打光，清晰呈现瓶身表面的凹凸纹理与结构轮廓，通过光影的明暗过渡突出瓶身的造型立体感，完整还原设计方案的真实视觉效果，该模型可直接用于塑料包装容器的结构验证、外观方案评审以及后续的注塑模具开模参考。
