SM-S2213M微型伺服舵机三维结构设计

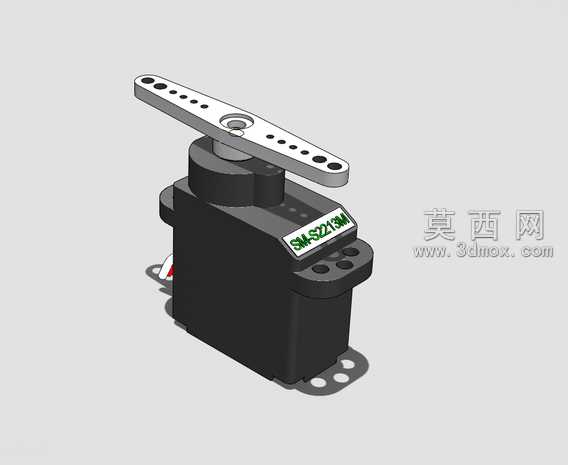

本作品为SM-S2213M微型伺服舵机的三维参数化建模成果，建模过程严格参照实物测绘尺寸完成，完整还原了该款舵机的全部外部结构与装配关系。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先对舵机的各个独立零部件进行单独建模：顶部带齿纹的金属输出轴采用回转特征结合齿形阵列完成，精准还原了花键输出端的齿形参数与安装定位槽结构，确保后续虚拟装配时与舵机摇臂的配合精度；主体外壳采用薄壁壳体特征构建，通过抽壳、拉伸切除、筋位添加等操作，还原了外壳上的安装固定孔位、侧边出线槽、标签粘贴位以及底部的定位安装凸台结构，外壳边角的过渡圆角完全匹配实物的注塑工艺特征，避免出现生硬的直角结构；外壳表面的型号标识标签采用贴图材质配合凸台特征实现，还原了实物标签的位置与标识内容。在材质与渲染表现上，针对不同部件赋予了对应材质属性：主体黑色ABS外壳设置了哑光塑料材质，调整粗糙度参数还原注塑件的微磨砂质感，避免过高反光造成的失真；顶部金属输出轴赋予了黄铜金属材质，调整金属度与反射参数，还原铜质零件的金属光泽与细微加工纹理；输出轴顶部的内孔做了深色金属材质处理，还原轴承安装位的视觉效果；侧边露出的信号排线赋予了红黑白三色绝缘塑料材质，还原排线的柔性外观特征。结构设计上完整还原了该款舵机的外部安装接口：侧面的两个安装耳片带通孔结构，底部的四个定位沉孔结构，均严格按照实物尺寸建模，可直接用于后续整机装配的干涉检查与安装模拟。渲染阶段采用工作室柔和布光，通过主光源、补光与环境光的搭配，清晰展现舵机的结构轮廓与材质差异，背景采用浅灰色纯色背景突出主体模型，多角度渲染图可完整展示舵机各个方位的结构特征，模型同时导出了STEP、IGES等通用中间格式，可兼容多数三维设计软件，方便用于机器人、航模、自动化小装置等项目的虚拟装配与结构验证。
