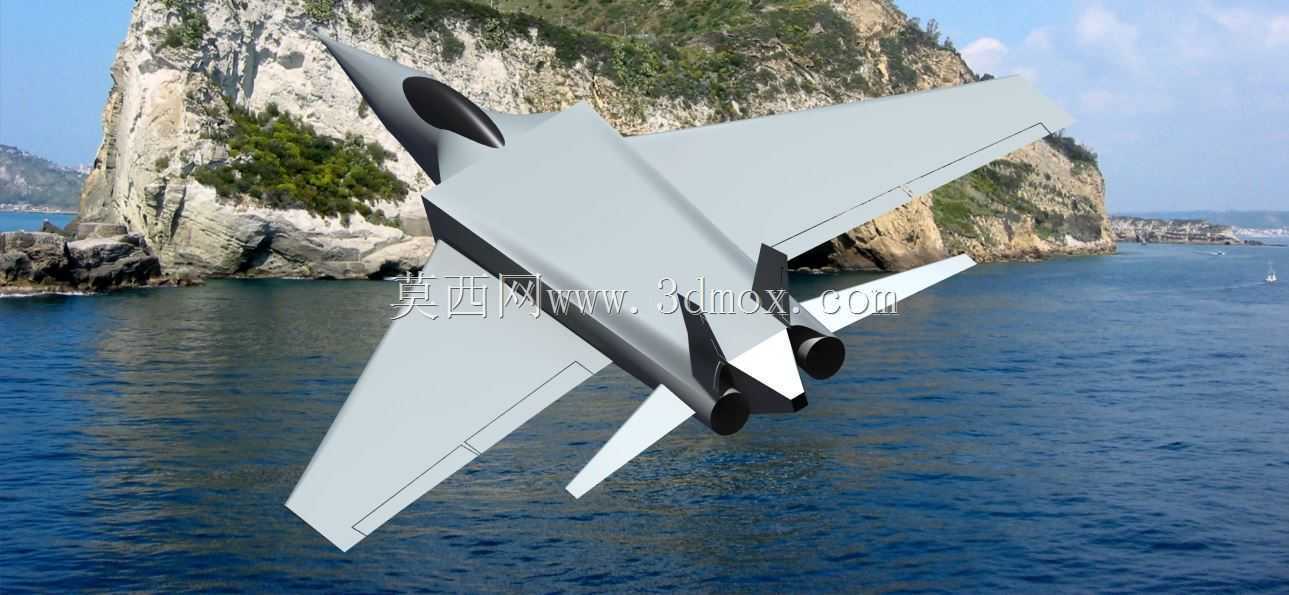

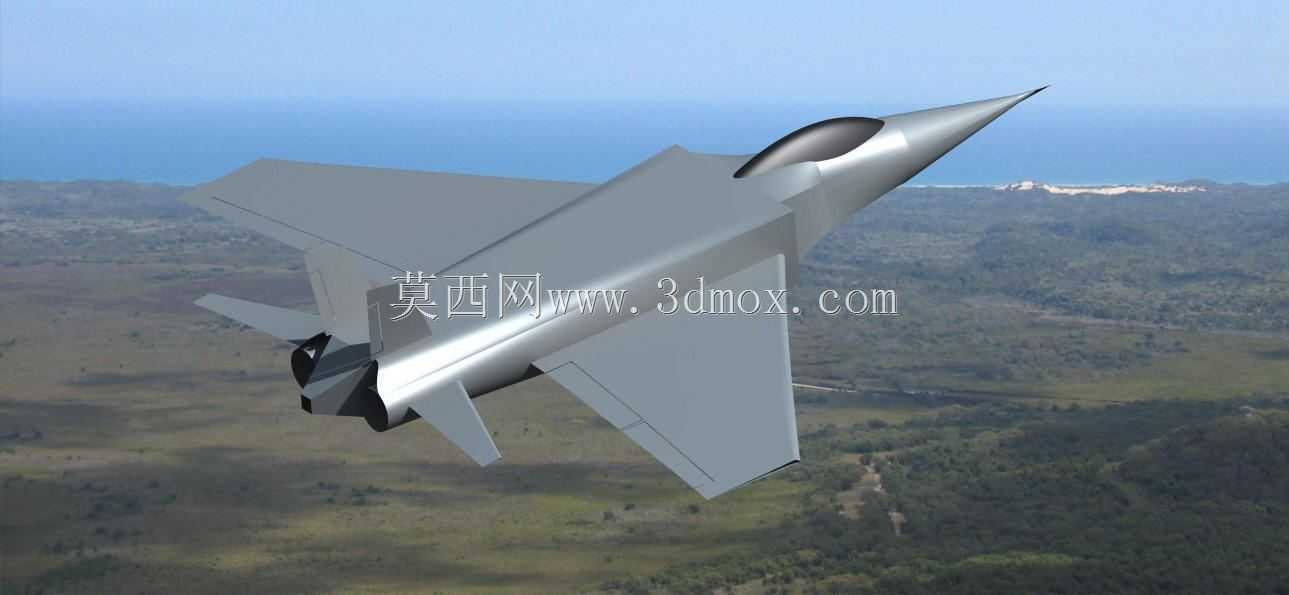

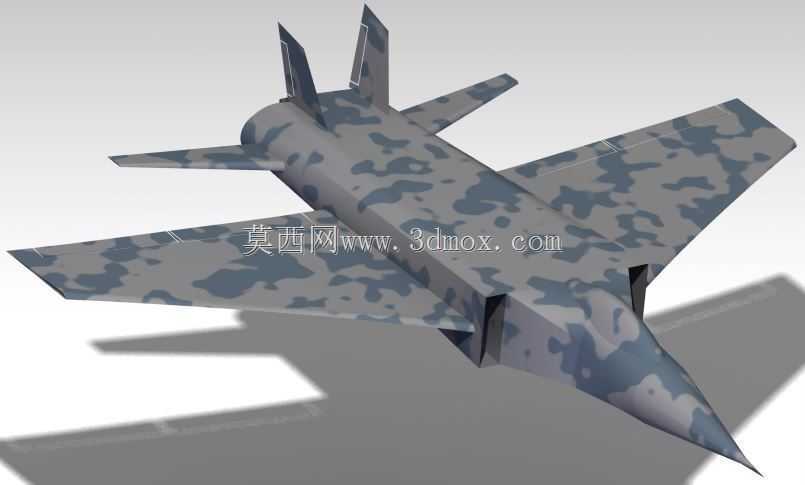

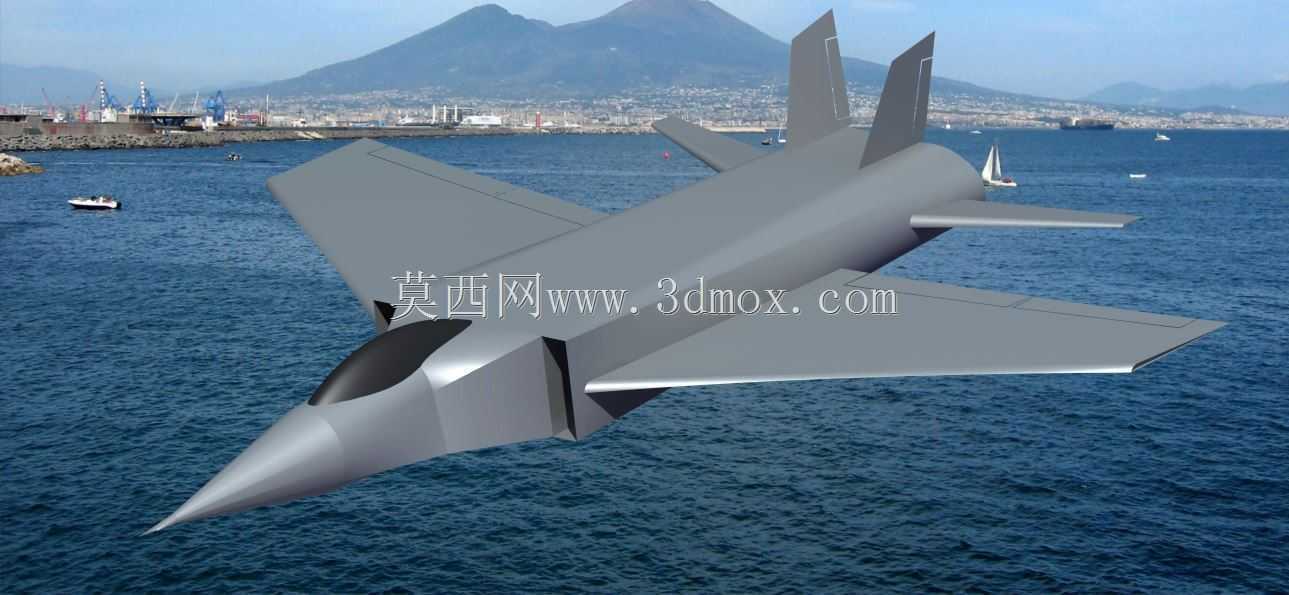

隐身军用战斗机整机结构三维设计

　　这款隐身军用战斗机的三维结构设计，首先围绕制空作战与对地突防的核心应用场景展开，在气动布局选型阶段就优先考虑了高亚音速与超音速区间的机动性能平衡，同时兼顾隐身性能的边界约束。整机采用翼身融合的升力体布局，机身棱边做了平行化处理，所有外露舵面的边缘都遵循统一的电磁波反射角度设计，避免出现直角相交的结构面，从外形层面降低雷达反射截面积。机头部分采用尖棱锥形截面设计，既能够为机载雷达提供足够的安装空间，也可以在大迎角飞行状态下产生稳定的脱体涡，为机翼提供额外的涡升力，提升低速大迎角状态下的操纵裕度。进气道采用两侧背负式的布局设计，进气口前缘做了隐身修型，能够避免发动机压气机叶片直接暴露在入射雷达波方向，

　　同时进气道内部的S型弯管结构在三维建模阶段就做了流场仿真验证，保证在大机动过载、大侧滑角飞行状态下，进气道出口的气流畸变指数控制在发动机耐受范围内，避免出现喘振隐患。主翼采用后掠切尖的梯形翼设计，翼型选择了经过修型的超临界翼型，能够有效降低跨音速飞行阶段的波阻，提升超音速巡航状态下的升阻比，机翼前缘设置了全翼展的机动襟翼，后缘设置了独立的襟副翼结构，在不同飞行速度、迎角状态下可以通过飞控系统自动调整舵面偏度，兼顾起降阶段的增升需求与机动飞行阶段的滚转操纵效率。垂尾采用外倾式全动垂尾设计，外倾角度既满足侧向隐身的角度要求，也能够在大迎角飞行状态下避免被机身、机翼的气流遮蔽，保证足够的航向操纵力矩，

　　两个垂尾的差动偏转还可以配合副翼提升滚转响应速率，降低垂尾的结构高度与整机侧向投影面积。机身中段设置了内置弹舱结构，弹舱门采用锯齿形接缝设计，舱门开启与关闭的运动轨迹在建模阶段就做了干涉检查，保证在超音速飞行状态下开启舱门时，舱门与周边机身结构、机载弹药之间不会出现运动干涉，同时弹舱内部的挂载空间尺寸按照主流中距空空导弹、精确制导炸弹的外形尺寸预留了足够的安装间隙，地勤人员挂载作业的操作空间也做了边界校核，避免出现操作空间不足的问题。起落架采用前三点式布局，前起落架布置在进气道下方的承力结构处，采用双轮结构，能够承受舰载起降或者陆地粗暴着陆时的冲击载荷，主起落架布置在机翼根部的承力框位置，起落架舱门同样做了锯齿修型，

　　收放机构的运动路径在三维装配环境下做了全行程仿真，确认收放过程中不会与周边管路、结构件发生碰撞。整机的结构框布置按照传力路径优化设计，机翼的气动载荷通过翼根的连接接头传递到机身主承力框，发动机的推力通过安装节传递到后机身承力结构，各个承力框的站位在建模阶段就协调了机载设备、燃油箱、管路的布置空间，保证整机重心在允许的包线范围内，不会出现纵向静不稳定度超出飞控系统调节范围的问题。尾喷管采用隐身修型的锯齿形喷口，能够降低后向的雷达反射与红外辐射特征，喷管与后机身的过渡段做了面积率修型，降低跨音速阶段的阻力增量。在建模过程中，所有的外形曲面都做了连续性检查，保证曲面的G2连续，避免出现曲面阶差导致的气动性能损失，各个活动舵面的转轴位置、偏转角度范围都按照操纵效率最优的原则做了参数化调整，后期可以根据风洞试验数据快速调整舵面的偏度范围与转轴位置。整机的外形尺寸边界严格按照舰载机或者陆基机场的机库、停机位尺寸约束设计，翼展、机长、机高的尺寸都控制在通用机场保障设备的适配范围内，地面维护口盖的布置位置也考虑了地勤人员的操作可达性，不需要借助额外的高空作业设备就可以完成常规的检查与维护作业，降低外场保障的难度。
