公务机客舱内置功能承载壳体结构设计

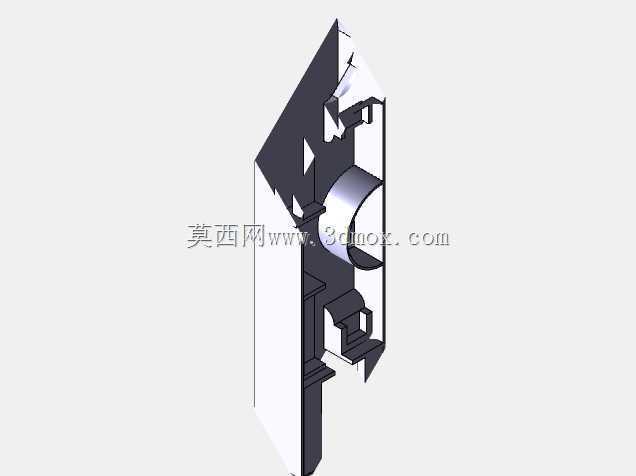

　　在公务机舱内配套构件的开发流程里，这类长条形集成承载壳体的设计，始终要在有限的舱内安装空间里平衡功能集成度、结构强度与装配适配性，不能照搬民航干线机型的大尺寸舱内构件方案，毕竟公务机的舱内可用宽度、纵向安装余量都远小于常规民航机型，每一寸安装边界都要提前和舱内总装的布局要求对齐。从实际应用场景来看，这类壳体属于公务机客舱侧壁或扶手区域的内置功能承载件，日常承担舱内小型电控模块、走线槽、功能按键组件的安装定位作用，同时要匹配舱内装饰板的包覆公差，不能出现突出装饰面、干涉乘客活动空间的问题。做结构设计的时候，首先要卡准安装边界：整体采用一端圆弧收头的长条形轮廓，圆弧端的曲率完全匹配公务机客舱内壁的蒙皮弧度，

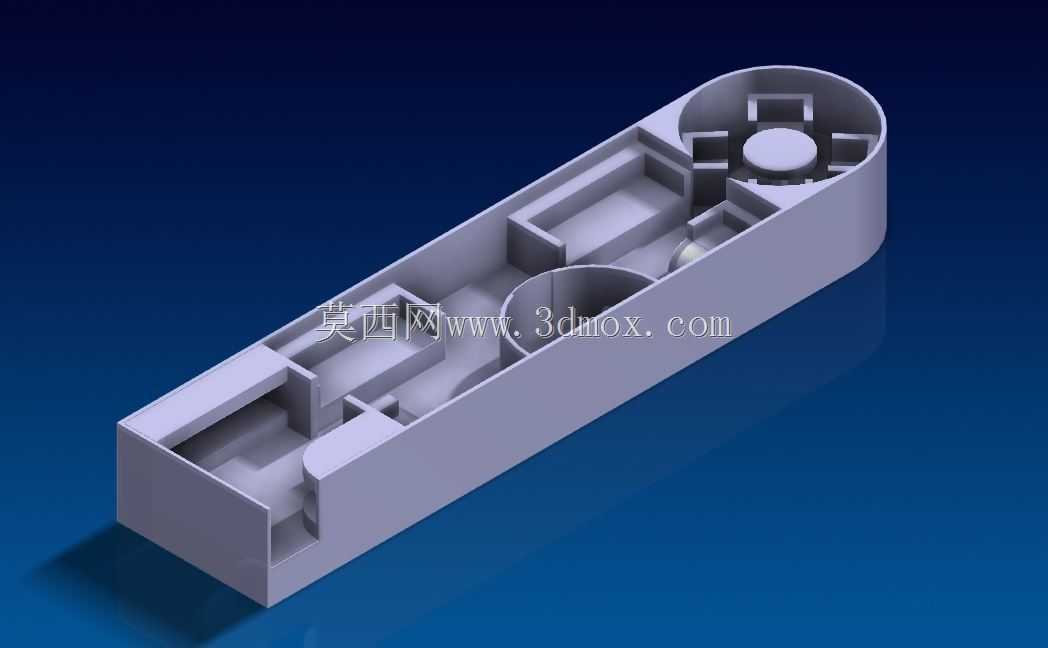

　　避免安装后和机身弧形内壁出现装配间隙，直身段的侧壁厚度控制在均匀壁厚区间，既保证注塑或机加工后的成型精度，也不会因为壁厚差过大出现成型变形。壳体内部做了多组分隔式筋位，不同的腔室分别对应不同的功能模块安装位：靠近圆弧端的腔室预留了圆形模块的安装卡槽，周边的十字形筋位既做定位挡边，也能强化该区域的结构强度，避免舱内振动环境下模块出现松脱；中间段的两个半圆凹腔是专门预留的走线过孔或小型圆柱形功能件的安装位，腔室边缘做了0.5mm的倒角过渡，避免装配时刮伤线缆绝缘层；靠近直边端的阶梯式腔室，是用来放置扁平状电控板的安装位，腔室底部预留了0.3mm的支撑凸台，让电控板和壳体底面留出散热间隙，避免长时间工作时热量堆积。

　　设计思路上没有采用额外的紧固件定位结构，而是通过腔室周边的卡扣位、筋位挡边实现模块的免螺丝固定，一方面减少公务机舱内的零散紧固件数量，降低后期维护时零件脱落的风险，另一方面也能压缩整体装配工时，适配公务机小批量定制化的生产节奏。还要考虑实际使用中的受力情况：壳体的外侧壁是和舱内装饰板贴合的安装面，平面度公差控制在0.2mm以内，保证装饰板包覆后不会出现凹凸不平的观感；内部筋位的高度统一比壳体顶面低1.2mm，刚好给装饰面的包覆层留出安装余量，不会出现筋位顶到装饰层导致的外观鼓包问题。在安装边界的校核上，壳体的总长度要匹配对应舱段的侧壁安装位长度，两端的安装耳位置提前和机身结构的预留安装孔对齐，安装后整体沉入舱内夹层空间，

　　不会占用乘客的腿部、肘部活动区域；圆弧端的外轮廓和机身蒙皮的间隙控制在1mm以内，既避免飞行过程中振动导致的摩擦异响，也能充分利用夹层里的闲置空间，不用额外压缩客舱的有效使用宽度。另外这类壳体的材料选型要匹配航空舱内的阻燃要求，结构设计时的筋位布局也兼顾了减重需求，在保证振动工况下结构强度满足要求的前提下，尽可能去掉非受力区域的多余材料，控制整体构件重量，符合公务机设计中对每一克重量都严格管控的要求。实际装配过程中，这类壳体还要和周边的走线槽、通风口构件做适配，壳体侧壁预留的缺口刚好对应相邻走线槽的出线位置，不用现场二次切割修改，减少装配环节的加工工作量；腔室内部的所有棱角都做了圆角过渡，一方面是避免加工时的应力集中，提升构件的抗疲劳强度，应对飞行过程中的反复气压变化、振动载荷，另一方面也能避免装配维护时划伤操作人员。
