特拉斯电机安装压铸支撑结构件

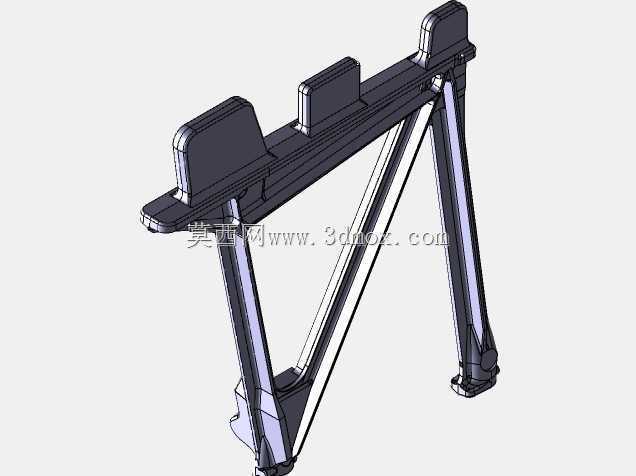

　　该结构件为电力系统中电机配套的安装承载部件，采用压铸工艺成型，主要应用于户外电力变压器配套的驱动电机安装场景，承担电机本体的固定、载荷传递以及运行过程中的抗振防护作用，在电力输配场景的户外设备集群中，这类安装件直接决定了配套电机的运行稳定性，避免长期户外工况下因风载、设备自身振动带来的连接松动、位置偏移问题。从结构设计逻辑来看，整体采用三角斜撑式承载框架，主支撑臂采用变截面设计，靠近安装基座的位置截面厚度更大，向顶部承载端逐步做收窄处理，既保证了根部的抗弯抗扭强度，也合理控制了整体构件的重量，避免不必要的材料冗余。顶部设置三个凸起的定位卡座，卡座内侧预留与电机安装基座匹配的卡接限位面，安装时可先通过卡座完成电机的预定位，

　　无需额外扶持即可对准安装孔位，大幅降低现场装配的操作难度。斜向支撑筋与主支撑臂之间形成封闭的三角受力结构，可将电机运行时产生的径向振动、以及户外环境下的横向风载均匀分散到两个底部安装脚位置，避免应力集中导致的结构疲劳开裂。两个底部安装脚设计有铰接式连接结构，可适配安装基面存在的小角度平面度误差，降低对安装基面的加工精度要求，在现场施工时即使基座存在少量的角度偏差，也能通过铰接结构的自适应调整保证安装面与电机基座完全贴合，不会出现强行锁附带来的装配内应力。构件整体的棱边均做了圆角过渡处理，一方面是适配压铸工艺的成型要求，避免压铸过程中尖角位置出现填充不足、冷隔等工艺缺陷，另一方面也能减少户外工况下的应力集中点，

　　提升长期交变载荷下的结构使用寿命。从安装边界来看，该结构件的横向安装跨度适配对应规格电机的安装孔距，垂直方向的支撑高度预留了电机接线、散热所需的空间，不会出现安装后电机底部与基面间隙不足导致的散热不畅、接线操作空间受限问题。构件表面预留的安装孔位均做了沉台设计，锁附螺栓后螺栓头不会突出构件表面，避免后续运维过程中出现勾挂线缆、积留雨水的问题。在实际工况中，这类安装结构件需要长期暴露在户外环境，因此压铸成型后的构件表面会做对应的防腐处理，结构设计时也在所有水平面位置预留了微小的排水坡度，避免雨水积留导致的表面腐蚀。设计过程中针对电机运行的振动频率做了结构固有频率的匹配校核，避免结构固有频率与电机振动频率重合引发共振，

　　保证设备长期运行的结构可靠性。斜撑筋的厚度经过反复迭代优化，在满足强度要求的前提下尽可能减小壁厚，既降低了压铸过程中的缩孔缩松风险，也控制了构件的整体重量，方便现场运输与安装作业。顶部卡座的限位尺寸严格匹配对应电机的基座轮廓，安装后可限制电机的水平方向窜动，配合螺栓锁附形成双重固定，即使在极端大风天气下也能保证电机位置不发生偏移。底部铰接结构的转动阻尼经过合理设计，既可以实现安装时的角度自适应调整，安装完成锁附后又能提供足够的连接刚性，不会出现运行过程中的结构晃动。
