电力设备用RCU安装固定钣金支架

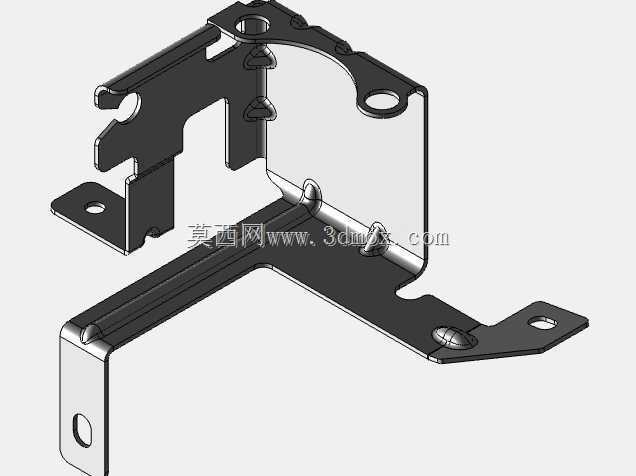

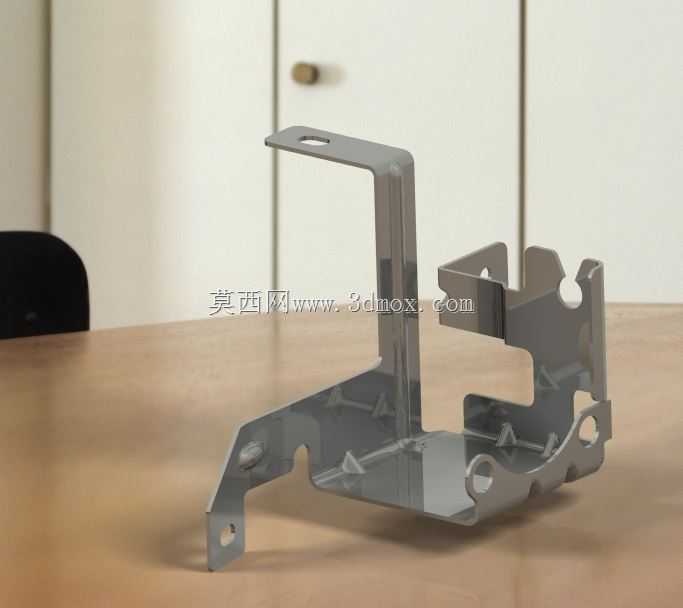

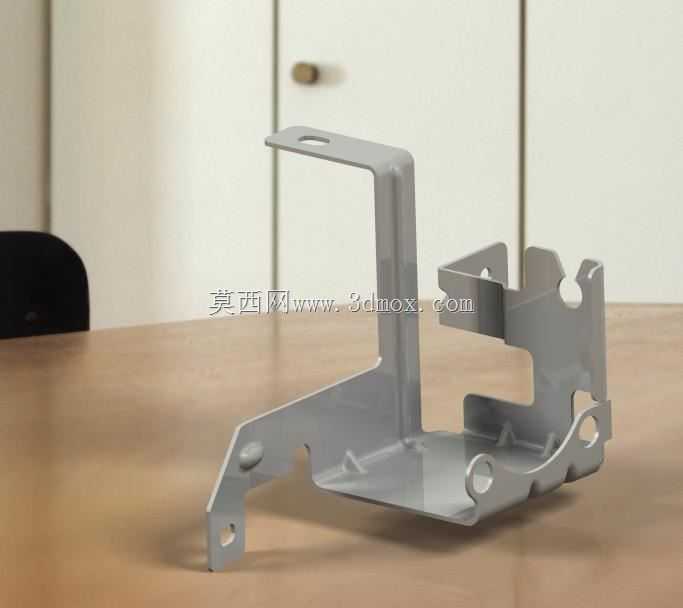

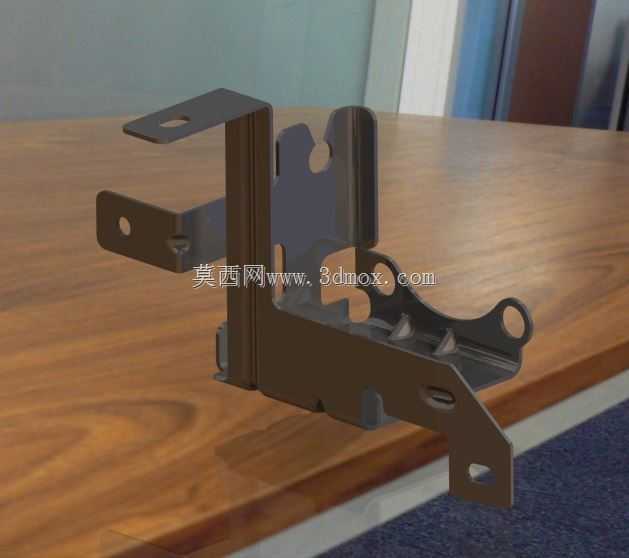

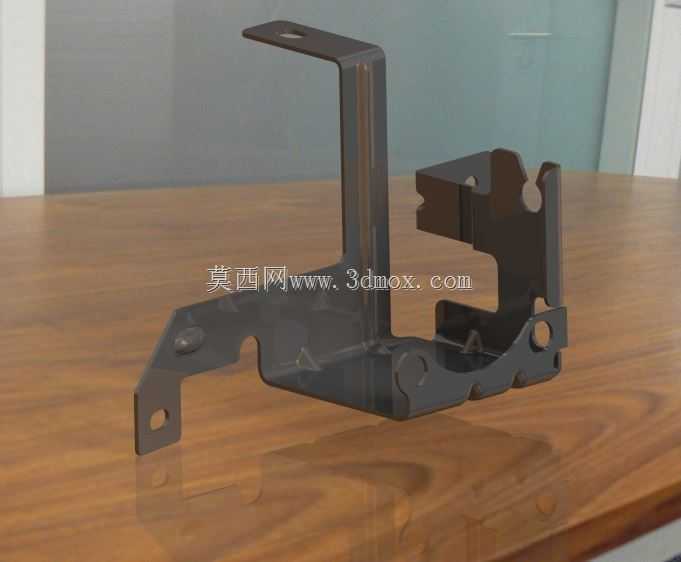

　　这类RCU支架主要应用在电力变压器配套的电控单元安装场景中，属于电力设备内部的承载固定类结构件，核心作用是为RCU控制模块提供可靠的安装定位基准，同时隔绝模块与设备壳体的直接接触，避免运行过程中的振动传导、电气间隙不足等问题。在户外电力变压器的柜体内，这类支架需要长期承受温湿度变化、设备运行振动、电磁干扰等复杂工况，因此结构设计上优先考虑安装可靠性与抗形变能力。从结构功能来看，该支架采用一体化钣金折弯成型工艺，整体分为底部承载平面、侧部立板支撑、端部安装挂耳三个功能区域：底部平面预留了两处圆形安装过孔，用于RCU模块的底部锁附固定，孔位边缘做了翻边强化处理，避免长期受力后孔位撕裂变形；侧部立板向上延伸后做了直角折弯，

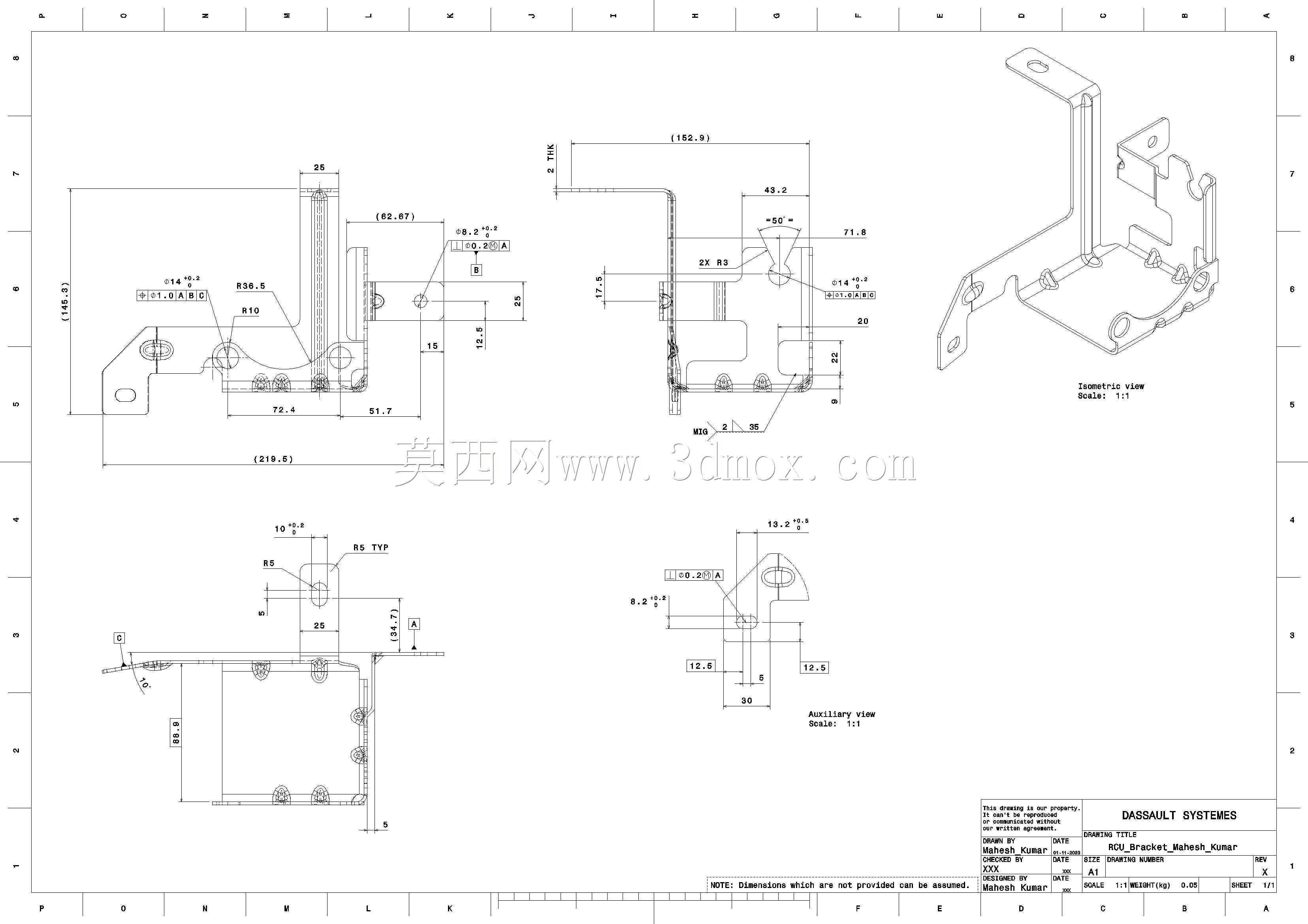

　　顶端预留长条形调节孔，可适配不同安装高度的柜体内固定点位，抵消柜体加工的尺寸公差；支架侧方延伸出的异形定位卡扣，用于RCU模块侧边的快速卡装定位，减少装配时的对位时间，同时限制模块在横向的窜动位移。设计过程中，这类钣金件首先要明确安装边界：底部承载面的平面度公差控制在0.2mm以内，保证RCU模块安装后不会出现翘曲，避免模块内部电路板受应力损坏；所有折弯处的内R角匹配板材厚度设置，防止折弯处出现应力集中开裂，板材厚度根据承载重量选定，整体承重可满足常规RCU模块的静载要求，同时预留1.5倍的安全余量应对运输、运行过程中的冲击载荷。安装点位的设计上，所有固定孔的中心距都匹配标准电力柜的安装梁间距，不需要额外做转接件即可直接装配，

　　端部的挂耳结构做了下沉式设计，锁附螺丝后螺丝头不会突出支架平面，避免和RCU模块壳体产生干涉。支架上的多处异形缺口并非减重设计，而是为了避让RCU模块上的外接连接器、散热筋结构，保证模块装配后所有外接接口都有足够的操作空间，不会被支架结构遮挡接线路径；侧面的凸点结构是接地导通点，装配时通过螺丝压接实现支架与柜体、RCU模块壳体的等电位连接，满足电力设备的电磁屏蔽与接地安全要求。从实际装配逻辑来看，这类支架先通过顶端的长孔与侧方挂耳固定在变压器柜体的内部安装梁上，调整好水平度后锁紧紧固件，再将RCU模块沿支架的定位卡扣滑入到底部承载面，依次锁附底部的固定螺丝即可完成装配，整个过程不需要复杂的工装辅助，单人即可完成操作，

　　适合电力设备批量装配的产线节奏。在长期运行场景下，支架的钣金表面做了钝化处理，可应对柜体内的凝露、弱腐蚀环境，避免锈蚀导致的结构强度下降，所有边缘都做了去毛刺处理，防止装配过程中划伤操作人员、破坏RCU模块的接线绝缘层。结构设计时还特意规避了应力集中的直角转折，所有受力转折处都做了小圆弧过渡，在设备运行产生持续振动的工况下，不会出现疲劳断裂的问题，整体结构的刚度经过校核，在额定载荷下的形变量小于0.1mm，不会因为支架形变导致RCU模块的接插件松脱。
