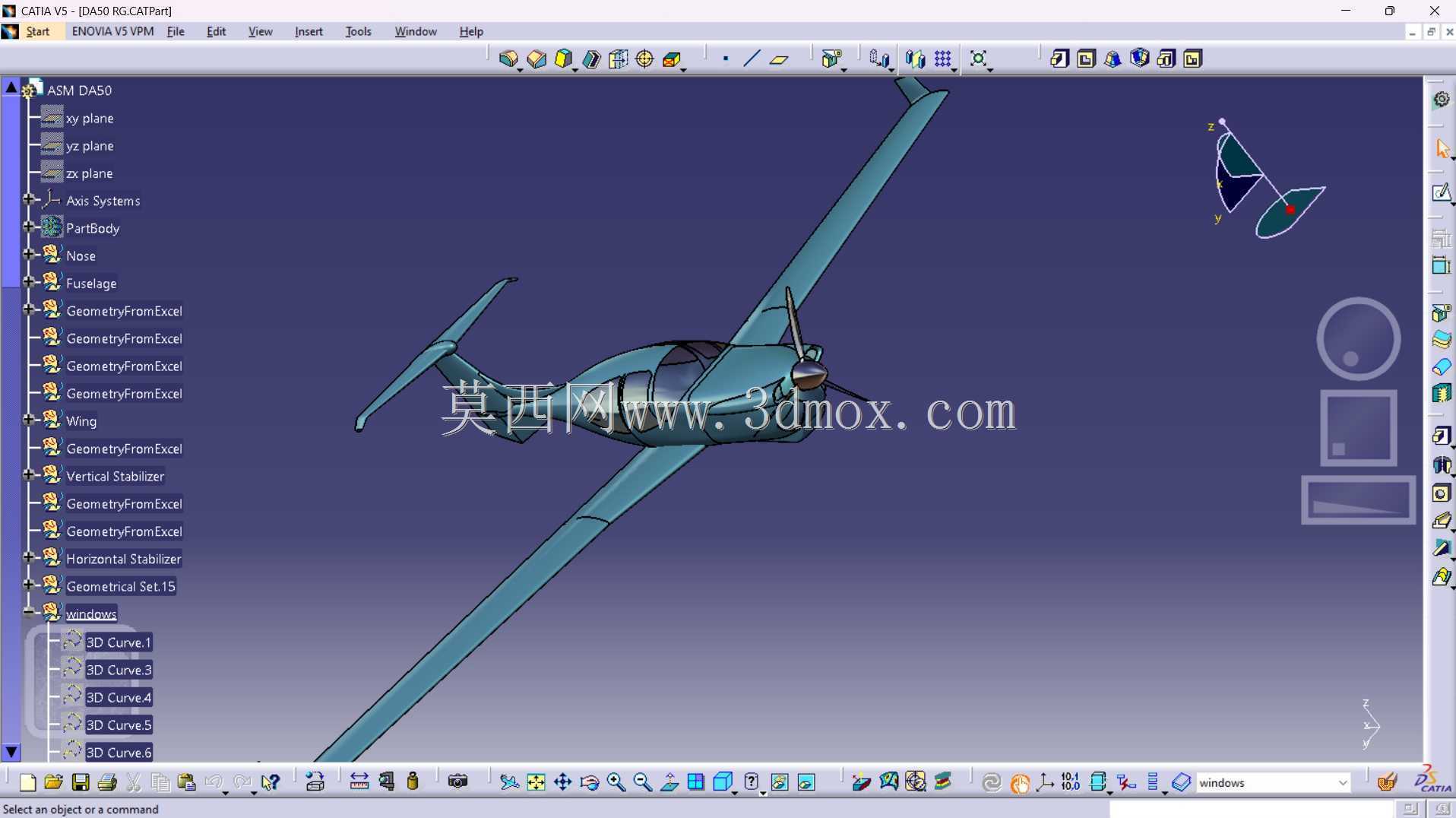

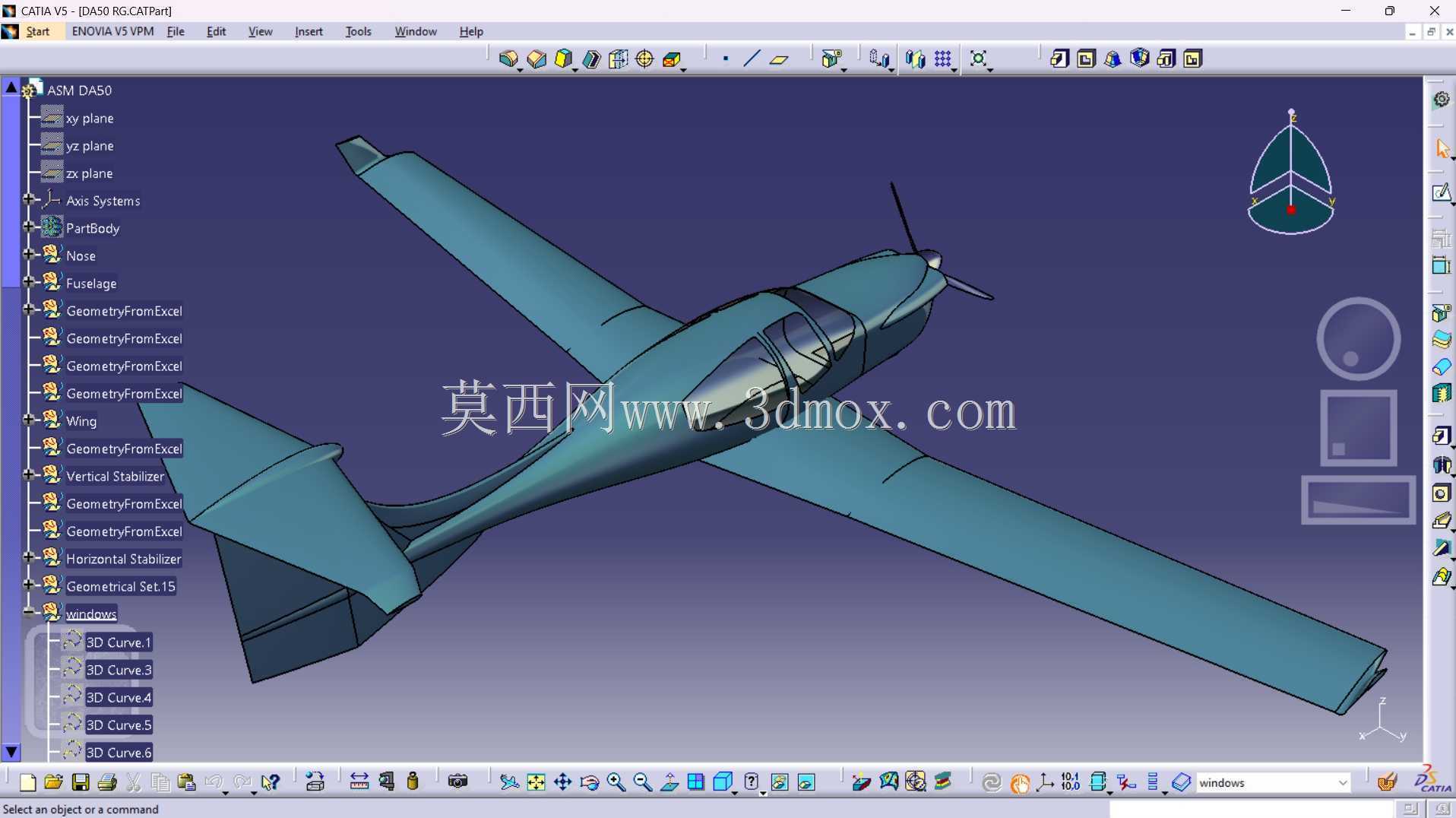

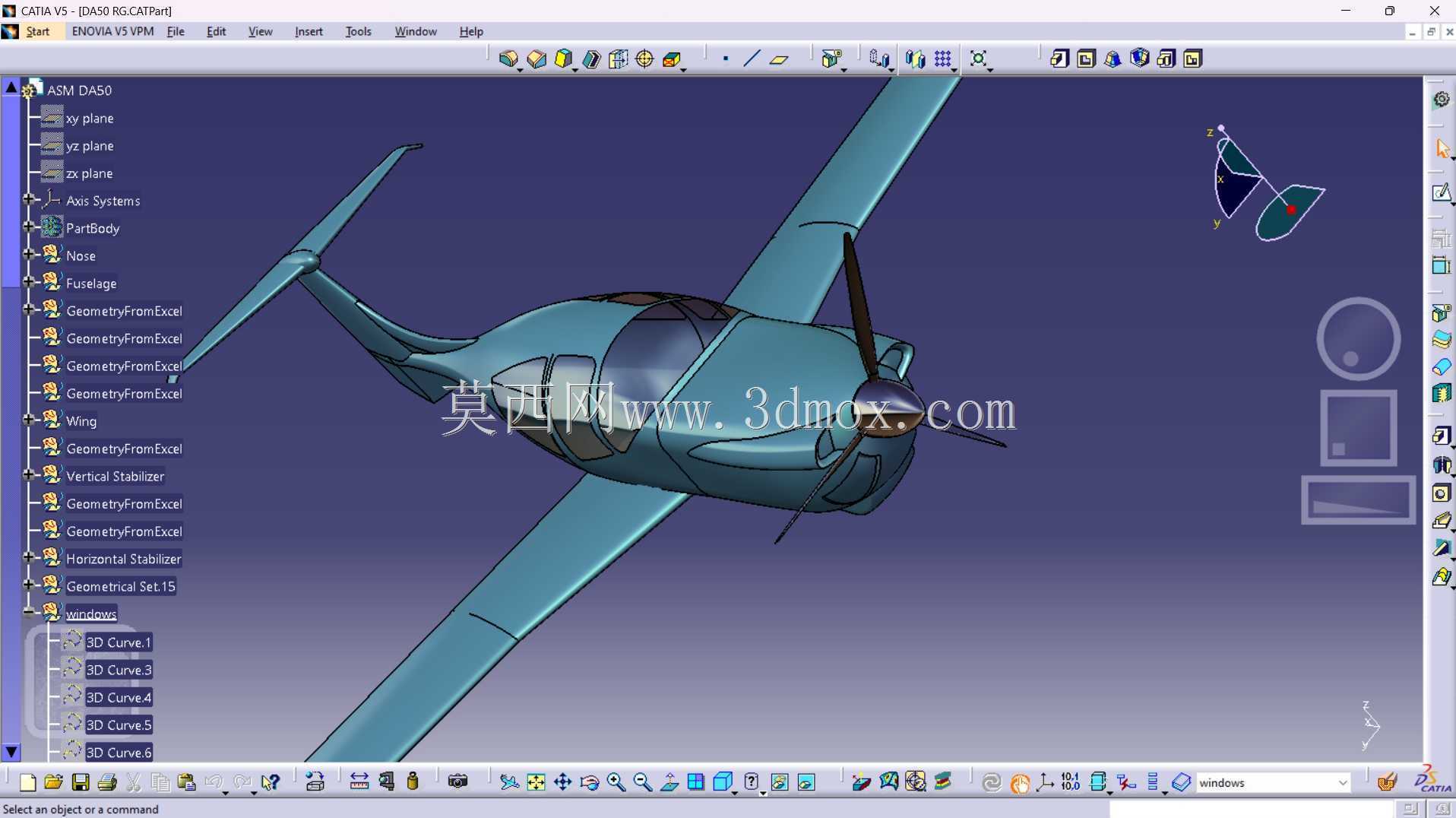

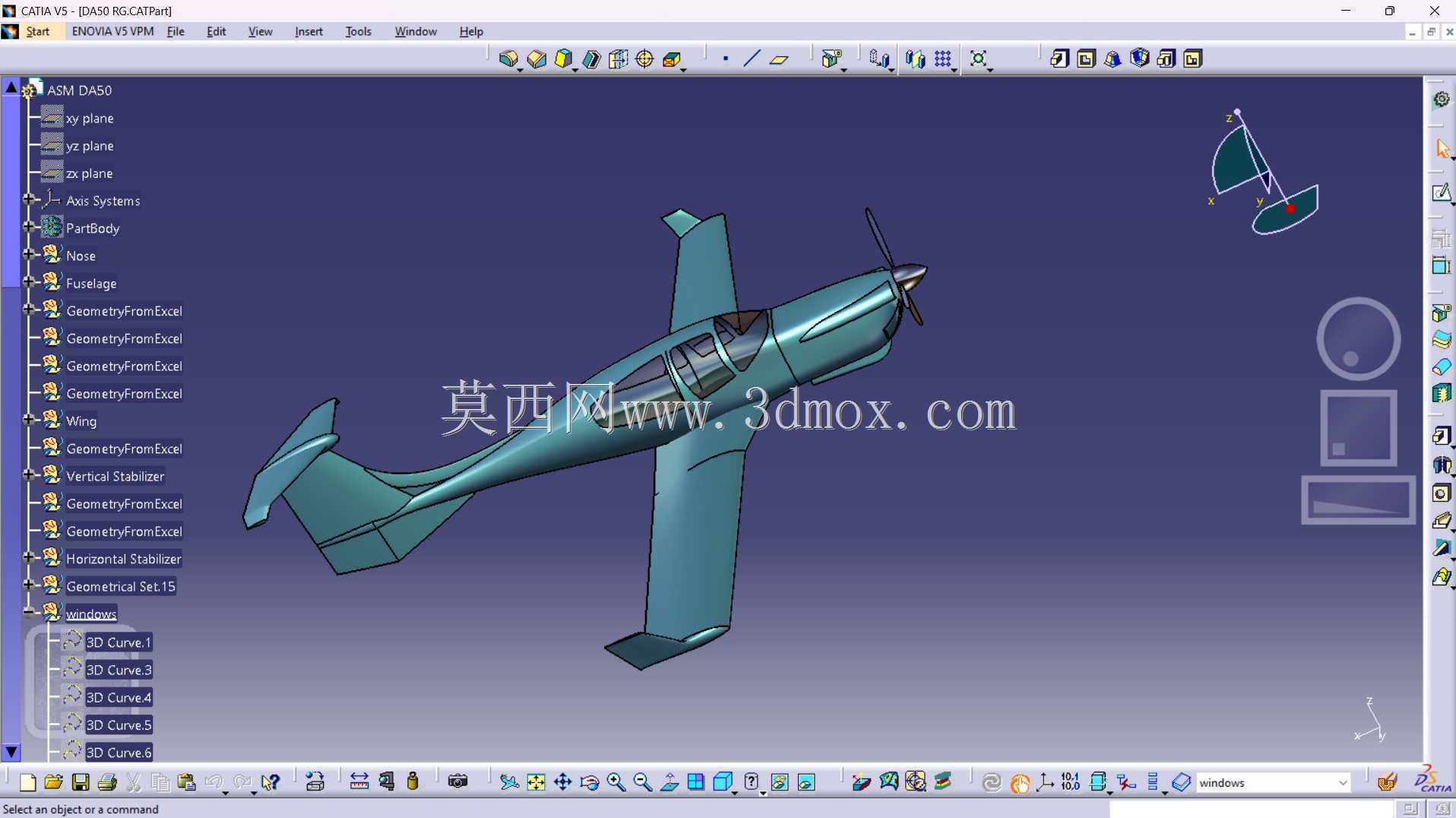

DA50 RG轻型通航飞机整机结构数模

　　这款DA50 RG轻型固定翼通航飞机的三维数模，完整还原了实机的气动外形与主体结构布局，可直接用于通航领域的教学演示、结构方案验证、改装设计参考等场景。作为面向通用航空市场的单发活塞式轻型飞机，该机型实际承担飞行培训、私人短途出行、低空观光游览、小型公务通勤等用途，整机设计围绕低空低速飞行的稳定性、操控性与乘坐舒适性展开，数模还原的结构细节完全匹配实机的工程设计逻辑。从设计思路来看，整机采用低单翼加T型尾翼的常规布局，机身主体为流线型纺锤形截面，从机头螺旋桨整流罩开始逐步平滑过渡到机尾，全程严格控制曲面连续性，避免出现气流分离的突兀折角，保证低速飞行时的层流附着效果，降低飞行阻力。机翼采用大展弦比梯形翼设计，

　　翼根到翼尖有适度的扭转角，既可以延缓翼尖失速的出现，提升大迎角飞行的安全性，也能优化升阻比，提升巡航阶段的燃油经济性；机翼与机身的衔接位置做了翼身融合过渡处理，数模中完整还原了该区域的曲面顺滑度，没有出现生硬的拼接棱角，能有效降低翼身干扰阻力。可收放式前三点起落架的安装边界在数模中也做了精准预留，主起落架收纳于机翼根部的舱室内，前起落架收纳于机头下部舱段，收放行程与周边结构的间隙完全符合实机的装配要求，不会出现收放过程中的结构干涉。机头位置预留了活塞发动机与螺旋桨的安装接口，发动机整流罩的曲面完全匹配发动机的散热需求，预留的冷却气流进出口位置符合实际散热风道的走向，能保证发动机工作时的散热效率。座舱段采用整体式气泡风挡设计，

　　数模中还原了风挡的曲面弧度，该设计可以为飞行员提供接近360度的开阔视野，满足飞行培训与低空观光的视野需求；座舱内部的主体轮廓也做了还原，可支撑后续内饰、航电设备的布局设计，座舱的截面尺寸匹配四座级轻型飞机的乘坐空间要求，机身侧壁的厚度预留了结构层、隔音层与内饰层的安装空间。尾翼部分的垂直安定面与水平安定面的相对位置、翼型剖面都做了精准还原，T型尾翼的布局将水平尾翼布置在垂直安定面顶端，避开了机翼下洗气流的干扰区域，能提升俯仰操控的精准度，尾翼与机身的连接区域做了结构加强的轮廓预留，匹配实机的受力传递路径。整机的外形尺寸严格对标实机参数，翼展、机身长度、机高的比例完全协调，各个气动舵面的偏转边界也在数模中做了隐含的预留，副翼、

　　升降舵、方向舵的位置与尺寸符合轻型飞机的操控力矩要求，可直接用于后续的飞行动力学仿真参考。从结构建模的细节来看，整机的曲面构建采用了从基准骨架到曲面铺面、再到实体加厚的正向建模逻辑，所有曲面的G2连续性都经过调整，不会出现曲面褶皱、曲率突变的问题，机身、机翼、尾翼的分模线位置也贴合实际复合材料构件的生产分模逻辑，可直接用于后续的模具设计参考。对于从事通航飞行器结构设计、轻型飞机改装、航空教学实训的从业者来说，该数模可以作为同级别机型设计的参考基准，在进行新机型方案论证时，可直接参考其气动布局比例、结构安装边界、人机空间布置的设计逻辑，减少前期方案迭代的时间成本；在进行航空类教学时，该数模可用于拆解讲解固定翼飞机的结构组成、气动布局原理、各系统的安装位置逻辑，帮助学员快速建立整机设计的工程认知。需要注意的是，该数模还原的是整机的主体气动外形与结构轮廓，在用于具体工程设计时，还需要补充内部的翼梁、肋板、长桁等承力结构细节，以及航电、燃油、操纵系统的内部布局，结合具体的材料选型与强度计算结果完成细节优化，才能直接用于生产制造环节。
