航空用冬季型空速风速指示装置结构

　　在通用航空及小型民用飞行器的机载仪表系统中，空速指示装置是保障飞行安全的核心传感显示部件，这款适配冬季低温工况的指示装置，主要用于实时采集并显示飞行器当前的空速数值，为飞行员提供飞行速度参考，直接关系到起降、巡航阶段的操作判断，避免失速、超速等飞行风险。从实际使用场景来看，这类装置多安装在驾驶舱仪表板的预留安装位，需要在高空气温低、振动幅度大、气压波动频繁的工况下稳定工作，冬季使用场景下还要应对舱内外温差带来的凝露、低温卡滞等问题，因此结构设计上做了针对性的适配。

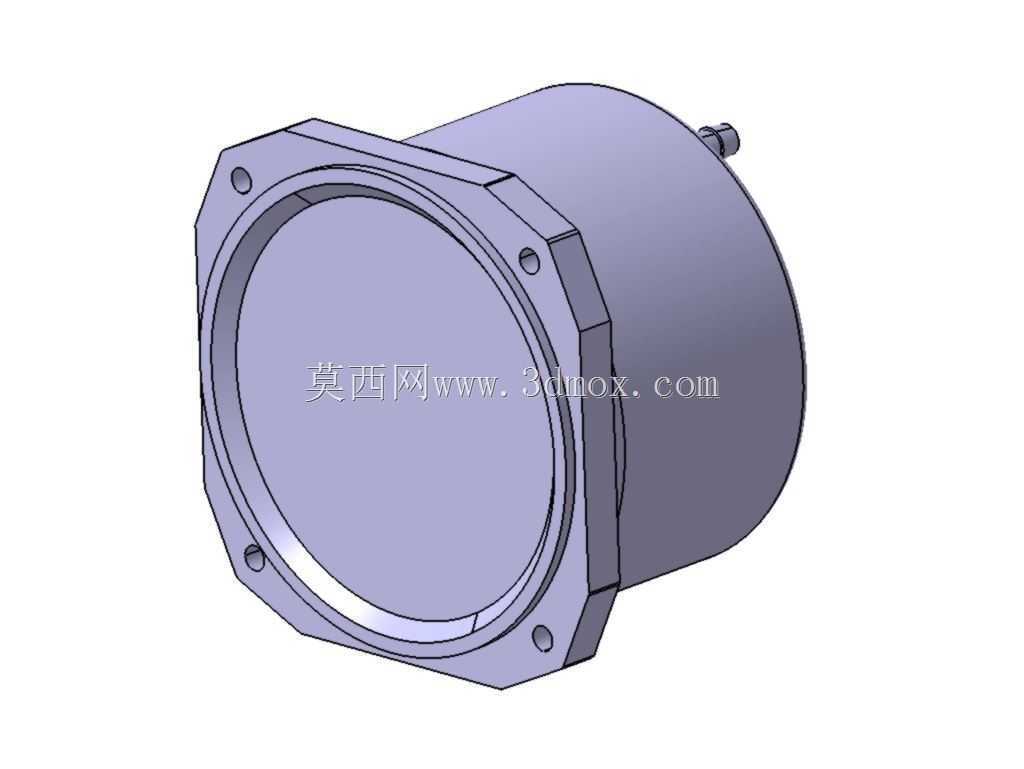

　　从结构设计思路来看，整体采用圆柱形主体加前端方形安装法兰的布局，这种布局是机载仪表的经典成熟结构，一方面圆柱形的内腔可以顺畅布置气压传感组件、指针传动机构以及刻度显示盘，最大化利用内部空间，减少不必要的结构冗余；另一方面前端的方形法兰带四个均布的安装孔，能够直接匹配标准机载仪表的安装开孔尺寸，不需要额外制作转接支架，降低现场安装的适配成本。法兰边缘做了倒角过渡处理，既可以避免安装时锐边划伤操作人员或舱内线缆，也能减少应力集中，在长期受飞行振动影响时，法兰根部不容易出现疲劳裂纹。主体外壳采用一体化的筒状结构，侧壁仅预留一个气压接嘴，用于连接全压管路，将空速管采集的全压信号引入装置内部，接嘴的位置设置在筒身侧上方，安装后不会与仪表板后方的其他线束、管路产生干涉，接嘴本身做了加粗的根部设计，提升连接强度，避免飞行振动导致管路松脱漏气，影响测量精度。

　　从安装边界尺寸来看，前端方形法兰的对角尺寸适配标准2英寸航空仪表的安装开孔，法兰厚度控制在合理范围，安装后仪表前端面与仪表板表面齐平，不会突出过多影响驾驶舱操作空间，也不会凹陷过深导致飞行员读数困难。筒身的轴向长度经过优化，不会过度占用仪表板后方的舱内空间，适配多数轻型飞机、小型通航飞机的仪表舱深度要求，不需要对原有仪表舱结构进行切削改造。安装孔的位置度公差控制在较高精度等级，四个安装孔与法兰中心的同轴度、孔位间距都严格匹配机载仪表的安装规范，安装时可以直接对准固定螺柱，快速完成锁紧固定，降低装配工时。

　　从功能特性来看，这款装置的外壳密封结构做了低温适配，法兰与筒身的连接位置、前端透明表盖与壳体的配合位置都采用了耐低温的密封胶圈，在零下数十度的高空低温环境下，胶圈不会失去弹性导致密封失效，避免外界潮湿空气进入内腔造成凝露、结霜，遮挡刻度盘或者卡滞传动指针。内部的传动机构采用低温度系数的金属材质，低温下不会出现明显的尺寸形变，保证指针传动的精度稳定，不会因为低温导致传动阻尼变大，出现指示滞后、数值偏差的问题。表盖采用高透光的耐冲击透明材料，即使在温差快速变化的场景下，也不会因为热胀冷缩出现开裂、起雾的问题，保证飞行员在各种工况下都能清晰读取刻度数值。

　　在实际选型适配时，需要注意该装置的气压接嘴规格要与机上的全压管路匹配，安装时要在法兰与仪表板之间加装减震垫圈，进一步过滤发动机传递过来的高频振动，延长装置的使用寿命，同时要保证接嘴连接后的管路走向顺畅，避免出现弯折、压扁的情况，保证气压信号传递的通畅。日常维护时，只需要定期检查管路连接的气密性、安装固定的紧固程度即可，装置本身的一体化结构设计减少了内部易损件的数量，长期使用的可靠性较高，能够适配通航飞机频繁起降、不同海拔高度飞行的使用需求。
