航空机身曲面面板定位装夹工装设计

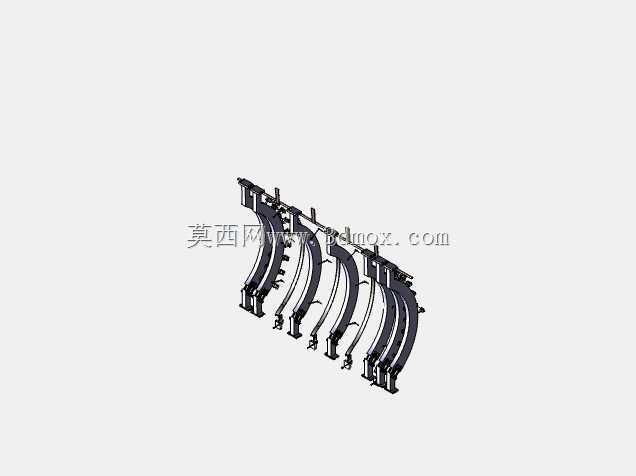

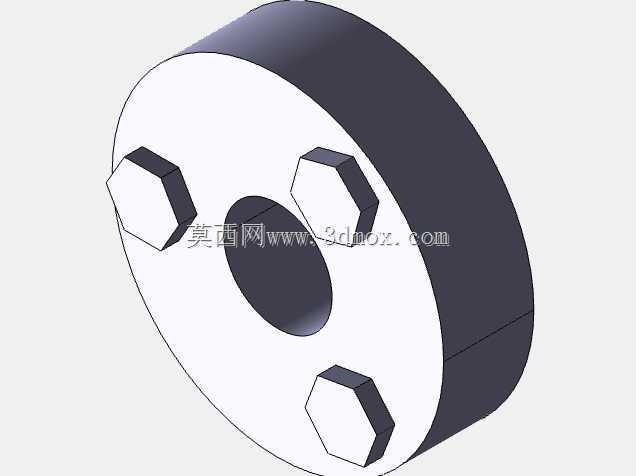

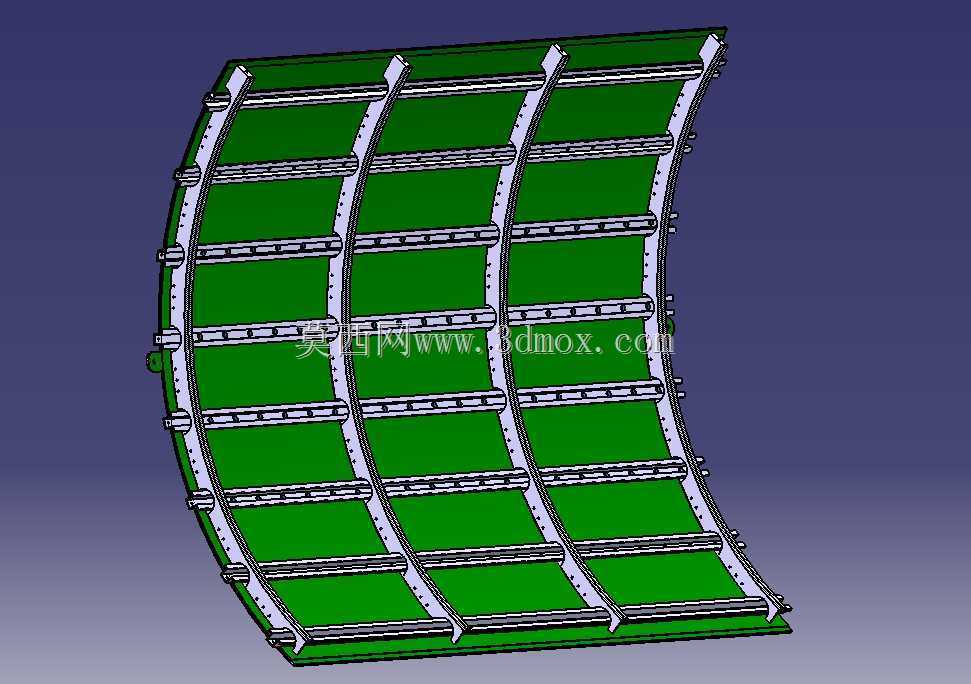

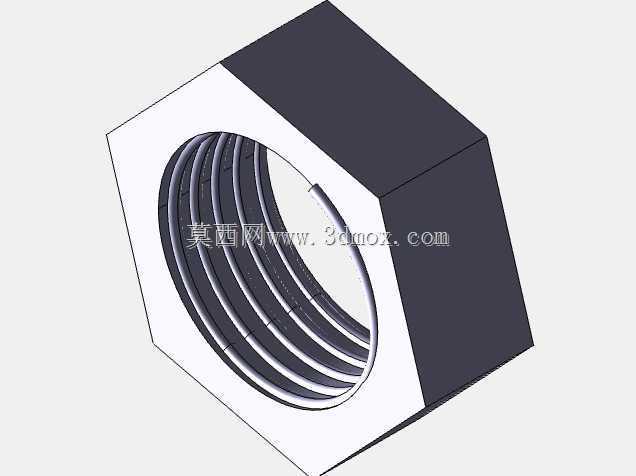

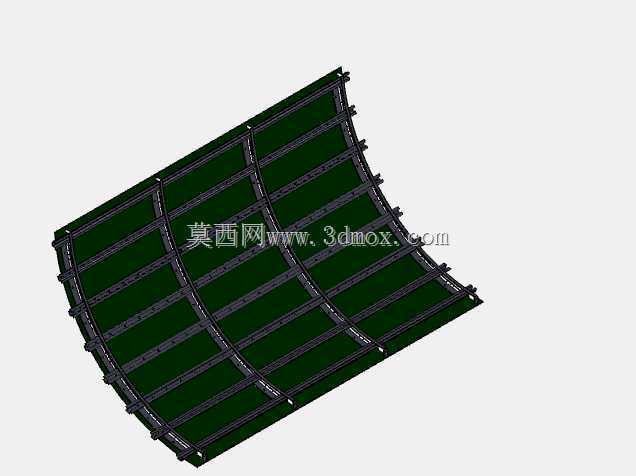

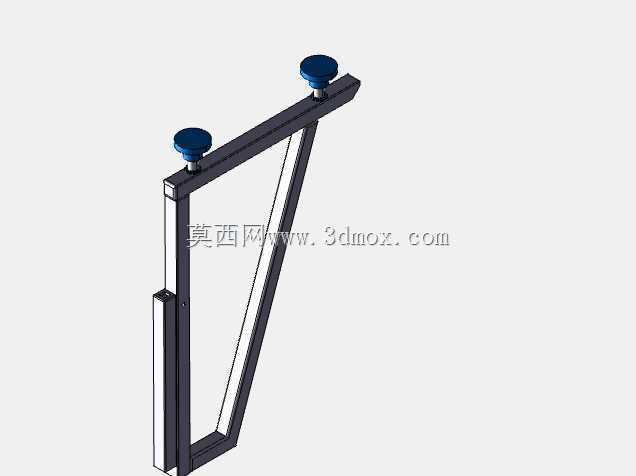

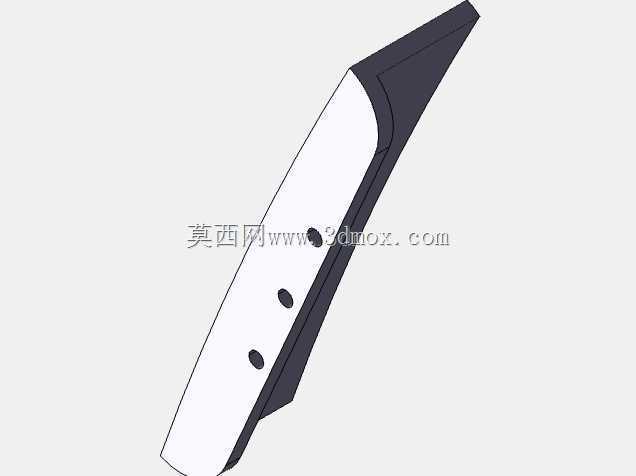

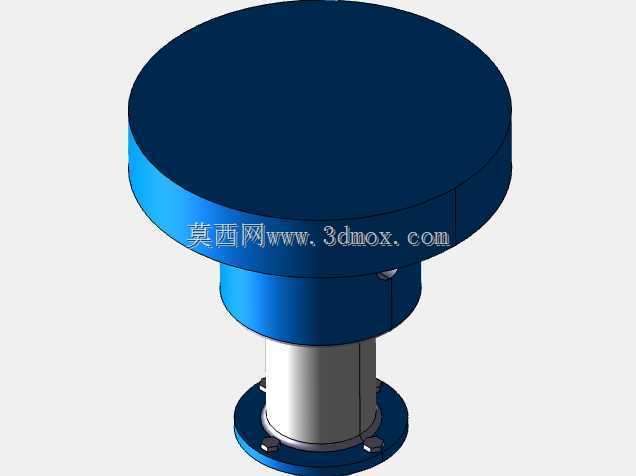

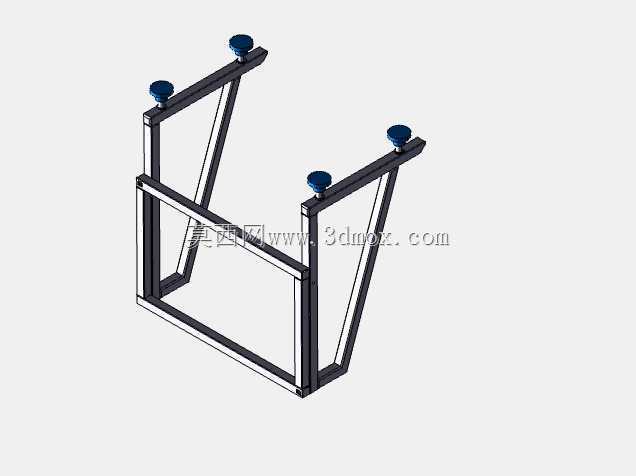

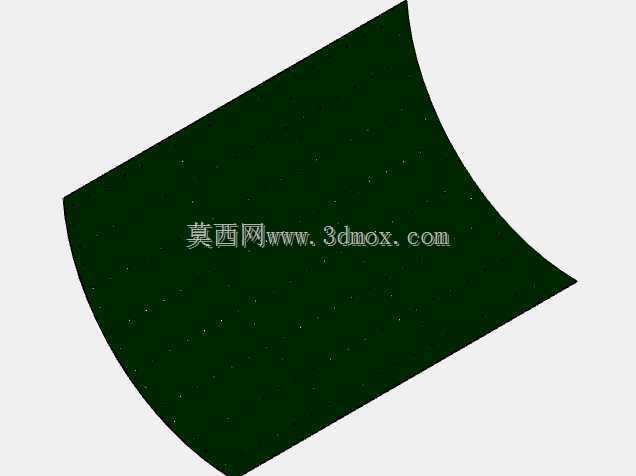

　　在航空制造领域，机身曲面段的蒙皮与内部支撑结构装配、加工环节，一直是薄壁曲面构件加工的难点，这类构件本身刚性差，曲面曲率随机身段位置变化存在连续过渡，装夹时如果受力不均极易产生形变，直接影响后续铆接、铣切的精度，这套曲面面板装夹工装正是针对这类大曲率机身壁板的加工场景开发。从实际应用场景来看，该工装主要适配机身弧形段的外面板加工工序，覆盖从蒙皮初步成型后的边缘修切、定位孔加工，到内部桁条预装定位的全流程，替代传统的靠模加临时压板的装夹方式，能大幅减少薄壁曲面件装夹找正的时间。工装的主体支撑框架完全贴合对应机身段的理论曲面弧度，纵向设置三道通长的支撑肋，每道支撑肋的型面都和机身面板的内曲面完全贴合，保证面板放置后不会出现局部悬空，

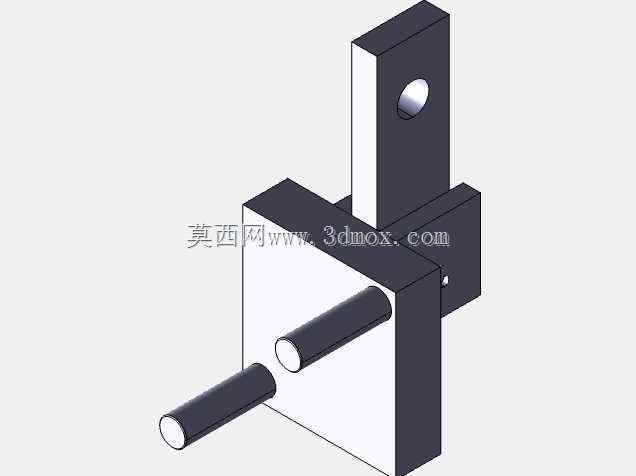

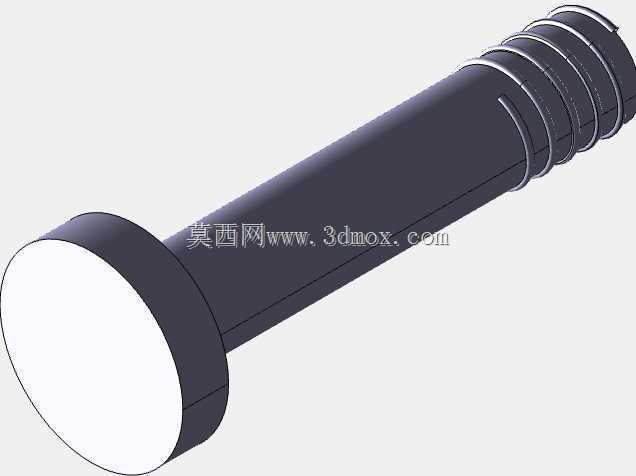

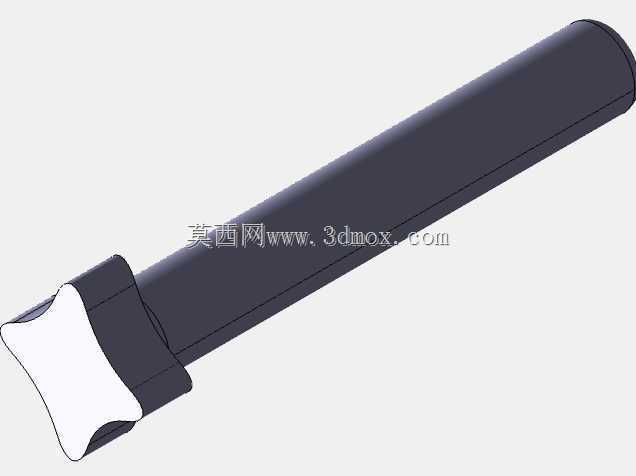

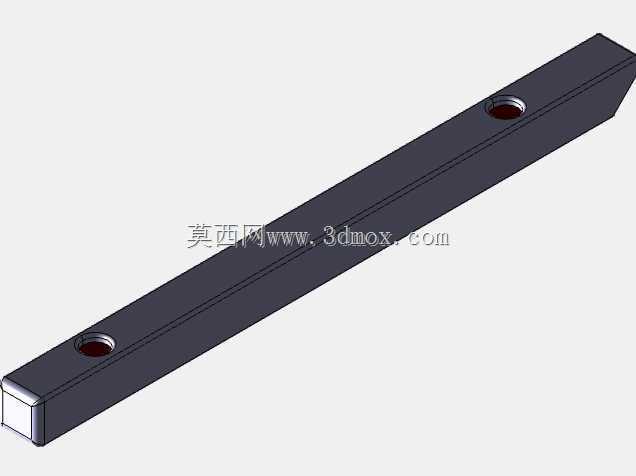

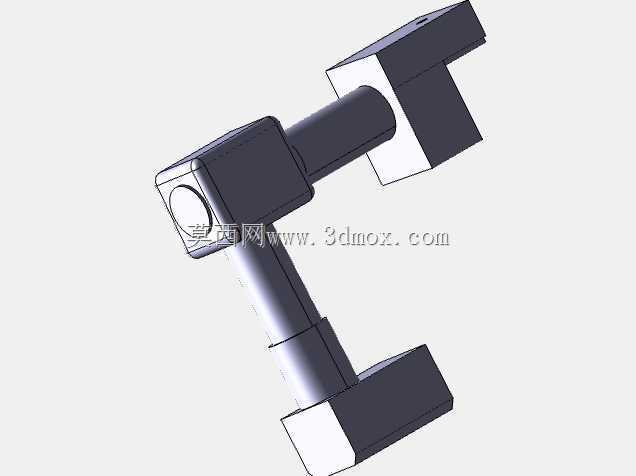

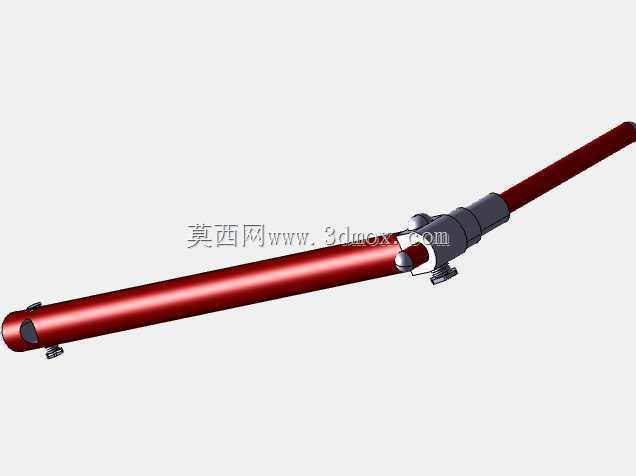

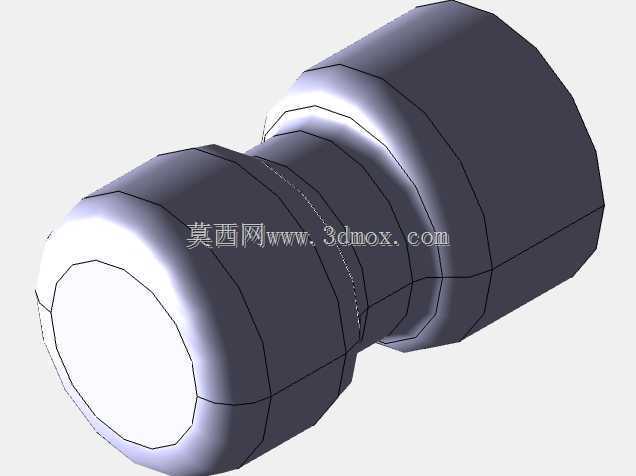

　　横向则设置多道等距分布的压条，压条的压紧位置刚好对应面板内部的加强筋安装位，避开后续需要加工的孔位与铆接区域，压紧力可以沿横向均匀传递，不会在薄壁蒙皮上造成局部压痕或者形变。设计过程中首先要确定的是安装边界，工装的整体弧度曲率和对应机身段的理论曲率偏差控制在0.1mm以内，整体宽度适配单块机身壁板的横向尺寸，长度方向覆盖单块壁板的纵向全长，底部设置统一的安装基准边，可以直接固定在常规的数控加工工作台T型槽上，不需要额外制作过渡转接板，适配车间现有通用加工设备的装夹接口。功能特性上，这套工装采用型面定位加侧向压紧的组合方式，除了正面的横向压条，工装的弧形侧边设置了多个可调节的侧向定位销，每个定位销的伸缩量可以独立调整，

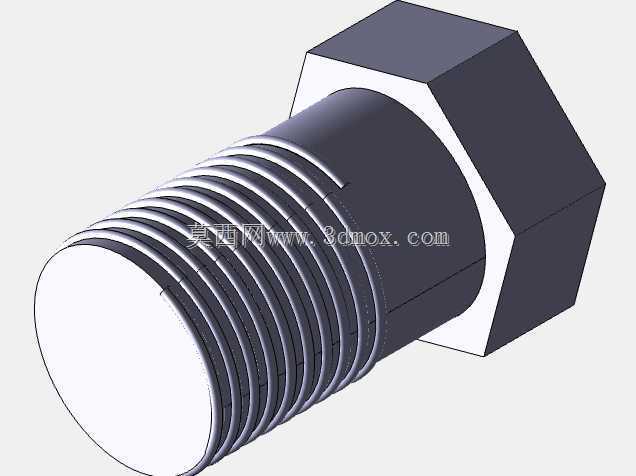

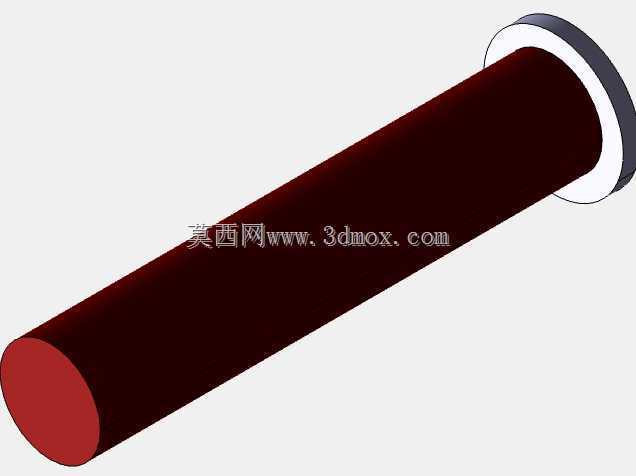

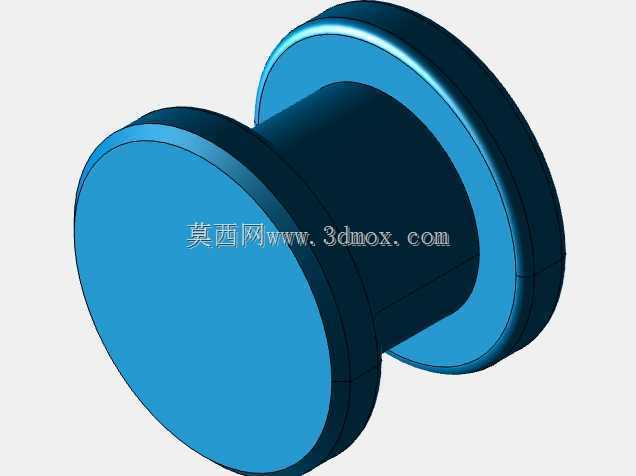

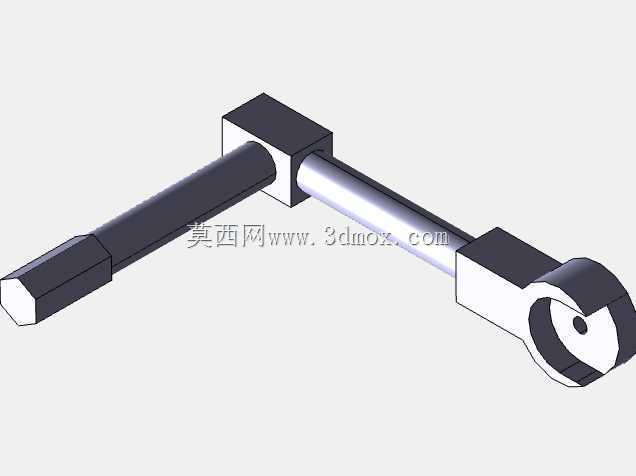

　　适配不同批次面板成型后的微小尺寸偏差，定位销的端头采用尼龙材质，避免刮伤面板的阳极氧化表层。纵向支撑肋的表面开有均匀分布的避让槽，对应面板上预设的工艺孔、减重孔位置，加工时刀具可以直接穿过避让槽完成通孔加工，不需要二次翻面装夹。设计思路上没有采用传统的整体式靠模结构，而是将纵向支撑肋设计为可单独拆卸的模块，当需要适配相邻曲率段的机身面板时，只需要更换对应曲率的支撑肋，调整横向压条的间距即可，不需要重新制作整套工装，大幅降低多机型小批量生产时的工装制造成本。压条的压紧力采用扭力扳手统一控制，每个压点的压紧力设置在12-15N区间，既保证装夹稳固不会在加工时出现窜动，又不会因为压力过大导致薄壁面板产生凹陷形变。

　　工装的两端设置了基准找正孔，安装时可以直接通过百分表打表找正基准孔的位置，将工装的定位误差控制在0.05mm以内，保证后续加工的尺寸精度。实际使用时，操作人员只需要将初步成型的机身面板吊放到工装型面上，靠紧侧边的固定定位块，依次调整侧向活动定位销贴合面板侧边，再锁紧横向压条即可完成装夹，整个装夹过程不需要反复找正面板位置，相比传统装夹方式能缩短60%以上的准备时间，同时加工后面板的形位公差合格率能提升到98%以上，有效解决了曲面薄壁构件装夹变形的常见问题。工装的所有支撑结构都采用高强度铝合金加工，整体重量控制在合理区间，方便车间内的周转搬运，同时铝合金的材质硬度低于机身面板的铝合金材质，即使出现意外磕碰也不会损伤工件表面。
