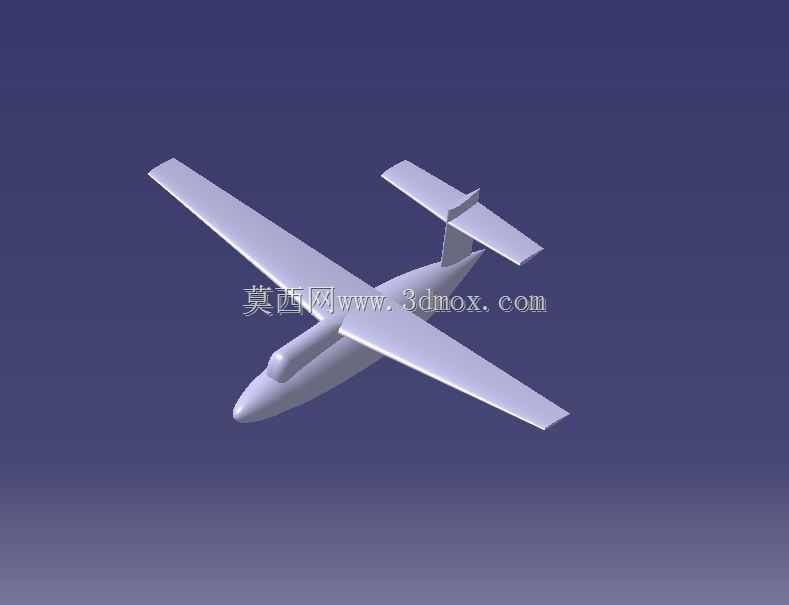

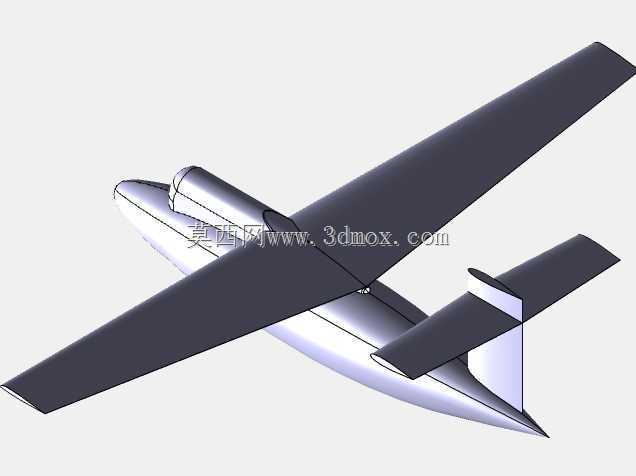

用于CFD分析的简化滑翔机三维数模

　　在航空飞行器前期气动研发阶段，全机精细化数模往往包含大量对气动计算无实质影响的细节特征，比如蒙皮接缝、内部管路、紧固件点位、小尺寸凸起结构等，这些特征导入CFD求解器后会大幅增加网格划分难度，生成大量无效的微小网格单元，既占用计算资源，又会拉长迭代周期，甚至在边界层计算时出现网格负体积的报错，因此针对气动分析场景搭建合理的简化模型，是航空结构工程师开展仿真工作前的必要环节。这个简化模型完全围绕CFD外流场计算的核心需求搭建，首先在外形轮廓上完整保留了滑翔机的核心气动构型：大展弦比平直机翼的翼型剖面完全参照低速滑翔机常用的高升阻比翼型还原，机翼的安装角、上反角都做了精准对齐，没有做任何破坏翼面连续性的简化；机身采用流线型旋成体构型，

　　从机头驻点到机尾收缩段的曲率变化完全符合低速飞行器的减阻设计逻辑，座舱位置的凸起也保留了符合实际的整流外形，避免局部流场计算出现不符合实际的分离；尾翼部分的水平安定面、垂直安定面的相对位置、安装角度都和实际滑翔机的尾容量设计匹配，能够准确模拟全机的纵向、航向静稳定特性，不会因为简化丢失操稳相关的气动特征。在做特征简化的时候，工程师刻意剔除了所有不参与外流场交互的结构：没有建模内部的承力隔框、操纵钢索、配重块等内部构件，也省略了机翼表面的空速管、天线、检修口盖等小尺寸凸起，甚至把机身和机翼、尾翼的连接位置做了相切过渡处理，消除了原本可能存在的直角台阶，避免这些非核心特征在计算时诱发生成不必要的局部加密网格。从安装边界和尺寸比例来看，

　　模型采用单位统一的公制坐标系，机头驻点设置在坐标原点位置，机身轴线沿X轴正方向延伸，机翼展向沿Z轴分布，Y轴为竖直高度方向，整个模型的几何中心与坐标原点的偏移量控制在合理范围内，导入各类CFD前处理软件时不需要做额外的坐标系调整，能够直接匹配外流场计算域的搭建要求；机翼展长与机身长度的比例符合常规低速滑翔机的设计比例，机翼前缘后掠角为0，完全匹配无动力滑翔机的低速飞行特性，外场计算域设置时可以直接按照常规飞行器的阻塞比要求，以机身长度为基准设置前后、上下、左右的计算域边界，不需要额外调整尺寸比例。这类简化模型的实际应用场景非常明确，既可以用于本科阶段航空专业的CFD教学演示，帮助学生理解飞行器外流场的网格划分逻辑、边界条件设置方法，也可以用于飞行器设计初期的方案快速迭代，在不需要精细化数模的阶段快速评估不同翼型、不同尾翼位置下的全机升阻特性、俯仰力矩特性，快速筛选出符合设计指标的初步方案，大幅减少前期方案迭代的时间成本。很多工程师在开展气动计算时容易陷入“模型越精细计算越准确”的误区，实际上对于外流场计算而言，只要核心的气动外形轮廓准确，剔除无关的小特征反而能够提升计算的收敛性，避免局部微小特征引发的流场数值振荡，让计算结果更贴近真实的宏观气动特性。这个模型在搭建时还特意做了几何拓扑的优化，所有曲面都是连续的G1连续，没有碎面、没有重叠面、没有自由边，导入前处理软件后能够直接进行面网格的划分，不需要花费大量时间做几何修复，

　　这也是面向仿真用途的简化模型和普通外观数模的核心区别——外观数模只需要视觉上的相似，而仿真用的简化模型需要在保证核心几何特征准确的前提下，尽可能降低几何的复杂度，适配仿真计算的全流程需求。在实际的工程应用中，这类简化模型还可以作为基础构型，快速衍生出不同改型的计算方案，比如调整机翼的上反角评估横向稳定性变化，调整水平尾翼的安装角评估全机配平阻力的变化，不需要在复杂的精细化数模上做特征修改，进一步提升方案迭代的效率。对于从事航空结构设计、气动仿真的工程师而言，这类经过拓扑优化的简化分析模型，是开展前期方案论证阶段非常实用的基础数模，能够跳过繁琐的几何简化、修复环节，直接进入仿真设置的流程，把更多的精力放在边界条件校准、计算结果分析这些核心工作上，而不是耗费在无意义的几何处理工作中。
