电力设备用异形带筋参数化连接法兰结构

　　在电力输配、变电设备的管路对接与构件连接场景中，这类异形带筋法兰的应用十分普遍，不同于常规圆形标准法兰，该结构针对电力变压器周边的异形安装空间做了适配设计，主要承担筒体构件与安装基面的刚性连接、载荷传递以及密封面定位的作用。从实际使用场景来看，这类法兰多应用在变压器的引出管路、冷却回路连接端，或是油箱附件的安装接口位置，因为电力设备内部的安装空间往往受绕组、油箱壳体、周边辅件的布局限制，无法采用常规圆形法兰的大尺寸安装边界，因此异形轮廓的设计可以在保证连接强度的前提下，避让周边已布置的构件，减少设备整体的空间占用。

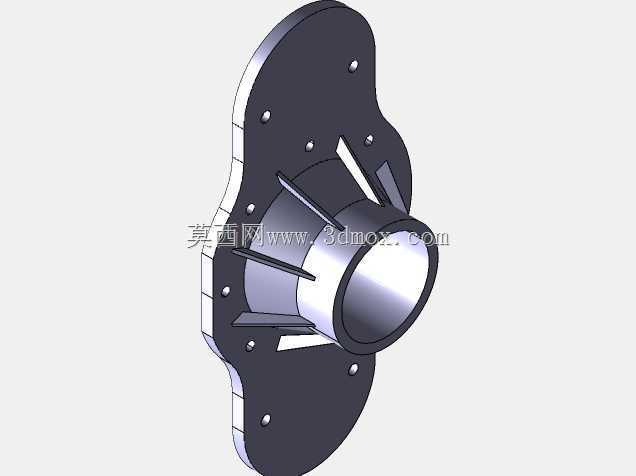

　　从功能特性上看，该法兰的法兰盘采用非对称异形轮廓，沿盘体周向布置了多个安装通孔，孔位的排布完全匹配安装基面的预埋螺柱位置，不需要额外对安装基面做扩孔或改位处理，降低现场装配的调整工作量。法兰盘与中心筒体的连接位置均匀布置了多块三角形加强筋，筋板从筒体外壁一直延伸到法兰盘的内侧盘面，这种结构可以大幅提升筒体与法兰盘连接位置的抗弯、抗扭刚度，避免设备运行过程中因管路振动、内部介质压力波动导致的连接位置变形，减少密封面泄漏的风险。中心筒体的内径根据对接管路的通径做匹配设计，筒体端部的端面加工有定位止口，装配时可以直接与对接管路的止口配合，快速完成同轴度定位，不需要反复调整对接位置的对中精度，提升装配效率。

　　从设计思路层面来说，这类参数化法兰的建模逻辑是先确定中心对接筒体的通径、壁厚以及伸出长度，再根据实际安装空间的边界轮廓绘制法兰盘的外形曲线，确定安装孔的数量、孔距以及分布位置，之后在筒体与法兰盘的连接区域根据载荷计算结果布置加强筋的数量、厚度以及筋板的延伸长度，最后对所有锐边做倒圆角处理，避免应力集中。设计过程中需要重点校核几个关键尺寸：首先是法兰盘的整体外轮廓尺寸，必须保证安装时盘体边缘与周边构件的最小安全间隙不小于行业规范要求的距离，避免运行过程中因热胀冷缩、设备振动产生干涉；其次是安装孔的位置度公差，需要控制在合理范围内，保证现场安装时螺栓可以顺利穿入，不会出现孔位错位导致的强制装配问题；再者是加强筋的厚度与高度，要根据连接位置的最大弯矩、扭矩载荷做强度校核，保证在极端载荷下筋板不会出现屈曲变形，同时也要避免筋板过厚导致的材料浪费、整体重量过大的问题；最后是中心筒体的长度，要保证对接后密封面的压缩量处于合理区间，既不会因为筒体过短导致密封垫压缩不足出现泄漏，也不会因为筒体过长导致密封垫过度压缩失去弹性。

　　在安装边界方面，该法兰的安装基面需要保证平面度满足密封要求，盘面与安装基面贴合后，局部间隙不能超过密封件允许的最大间隙值，安装螺栓的预紧力需要按照对角线顺序逐步拧紧，保证法兰盘受力均匀，避免局部预紧力过大导致盘体变形。不同于标准法兰的统一尺寸，这类异形法兰的所有尺寸都可以根据实际安装场景的空间、载荷、通径需求做参数化调整，建模时将法兰盘轮廓、孔位参数、筒体尺寸、筋板参数都设置为可变量，调整参数后可以快速生成对应规格的法兰模型，大幅提升同类型不同规格法兰的设计效率，减少重复建模的工作量。在实际工程应用中，这类法兰的材质多根据使用环境选择，普通户外电力设备多采用碳钢材质做防腐处理，有特殊防腐要求的场景会采用不锈钢或铝合金材质，材质选择时需要兼顾强度、防腐性能以及成本控制，同时要保证与对接构件的材质电化学性能匹配，避免出现电化学腐蚀问题。
