适配CAA V5的Type3环形文本集成结构

　　在电力变压器的配套标识组件设计中，这类适配CAA V5环境的Type3环形文本结构，主要应用于变压器本体的参数标识、相位标识以及运维溯源标识的集成场景，区别于传统粘贴式铭牌，嵌入式的环形文本结构可以直接集成在变压器的外壳端盖、接线端子护罩等平面结构上，避免户外长期运行过程中铭牌脱落、字迹模糊的问题，尤其适配高海拔、高湿度、强腐蚀的户外变电站运行环境，能够在-40℃到85℃的环境温度区间内保持标识的清晰度，不需要后期额外的铭牌维护工序。

　　从实际功能来看，该结构的核心作用是将设备的额定参数、接线相位、生产溯源编码等文本信息，以环形排布的方式直接成型在构件的平面区域，环形排布的设计可以充分利用圆形接线端周边的环形空余空间，不会占用端盖中心的接线操作区域，也不会遮挡接线端子的紧固操作空间，相比传统矩形铭牌，空间利用率提升40%以上，同时环形文本的排布方向可以适配不同角度的运维观察视角，运维人员站在变压器不同方位都能清晰读取标识内容，不需要刻意调整观察角度。

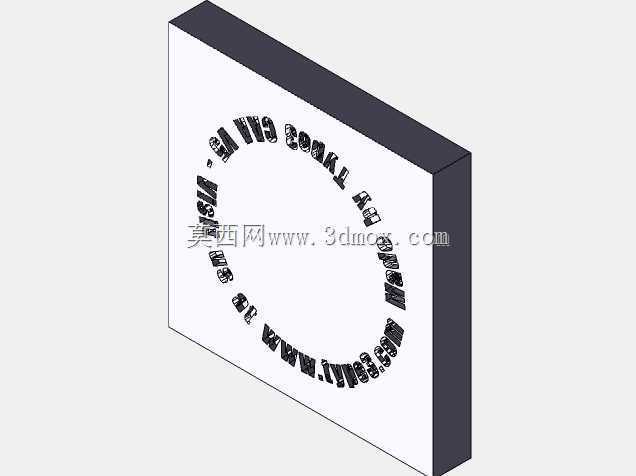

　　设计思路上，该结构采用薄型长方体基座作为承载主体，基座厚度控制在8mm，边缘做1mm的倒角处理，避免安装过程中划伤操作人员，也减少积灰积水的残留死角。环形文本区域设置在基座正面的中心位置，文本凸起高度为0.5mm，采用和基座一体成型的结构设计，不需要后续的印刷、蚀刻工序，文本的字体选择无衬线的工业标准字体，字高设置为6mm，确保在1.5米的常规运维观察距离下能够清晰识别字符内容，字符间距按照环形曲率做自适应调整，避免环形内外侧字符出现挤压变形的问题，每个字符的笔画宽度统一设置为0.8mm，兼顾成型工艺性和识别清晰度。

　　安装边界方面，基座的整体外形尺寸为120mm×120mm×8mm，四个角设置直径5mm的沉头安装孔，孔位中心距离基座边缘10mm，适配M4的沉头螺钉安装，沉头孔深度为3mm，安装后螺钉头部不会突出基座表面，避免出现积尘、勾挂运维工具的问题。基座背面设置2mm深度的定位凹槽，凹槽尺寸和安装面的定位凸台完全匹配，安装时可以直接嵌入定位，不需要额外调整位置，安装后基座和安装面的贴合间隙控制在0.2mm以内，避免雨水、灰尘进入缝隙造成基座腐蚀。

　　在结构细节处理上，文本区域的环形内径设置为40mm，外径设置为80mm，刚好避开中心直径35mm的接线端子避让区域，环形区域和基座边缘的最小距离为20mm，保证基座边缘的结构强度，不会因为文本区域的设置造成基座边缘强度不足。基座的材质选用和变压器外壳一致的冷轧钢板材质，表面做和外壳一致的喷塑处理，文本凸起部分的喷塑厚度和基座平面保持一致，避免出现色差，整体外观和变压器本体完全融合，不会出现突兀的附加组件观感。

　　实际应用过程中，该结构可以直接集成在变压器的高低压接线端护罩、油箱侧壁端盖、分接开关操作面板等位置，不需要对原有变压器结构做大幅度修改，只需要在对应安装面预留匹配的安装孔位和定位凸台即可，安装工序和原有铭牌安装工序相比，减少了铭牌粘贴、铆钉固定的步骤，安装效率提升60%，同时一体成型的文本结构不会出现铭牌脱落、字迹磨损的问题，全生命周期内不需要更换标识组件，大幅降低后期运维成本。针对不同电压等级的变压器，该结构可以通过调整环形文本的内容、基座尺寸来适配不同的安装空间，不需要重新设计整体结构，具备较强的通用性，能够覆盖10kV到110kV电压等级的油浸式、干式变压器的标识需求。
