四旋翼特殊监视无人飞行器结构设计

　　这款四旋翼监视飞行器的结构设计，核心围绕低空复杂场景下的持续监视作业需求展开，区别于普通消费级航拍无人机，其结构冗余度、载荷适配性都针对特种作业场景做了定向优化。从实际应用场景来看，这类飞行器可覆盖林区火情巡查、电力线路通道巡检、灾害现场先期侦察、边境线低空巡护等多个作业领域，无需人员抵达高危现场，就能通过搭载的监视载荷完成实时画面回传，大幅降低外业作业的安全风险。

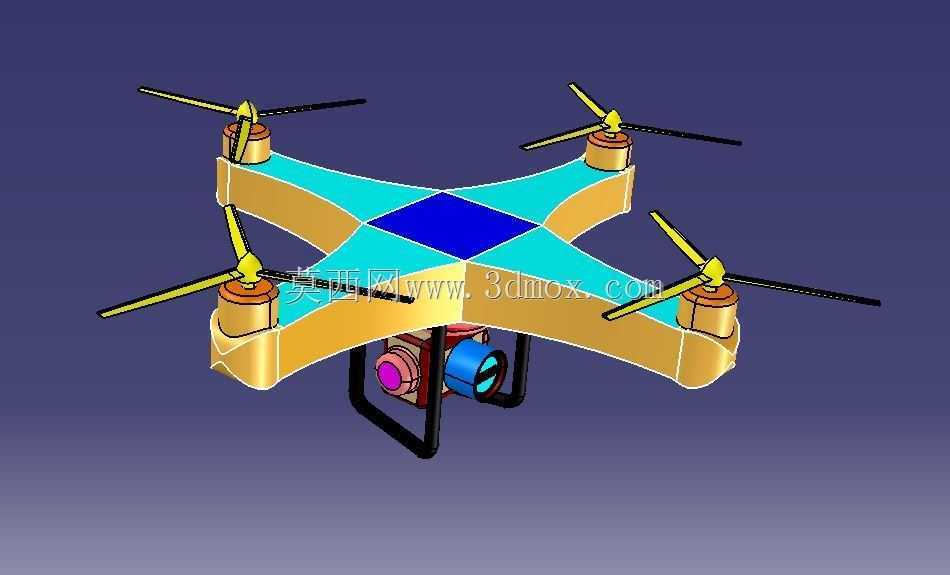

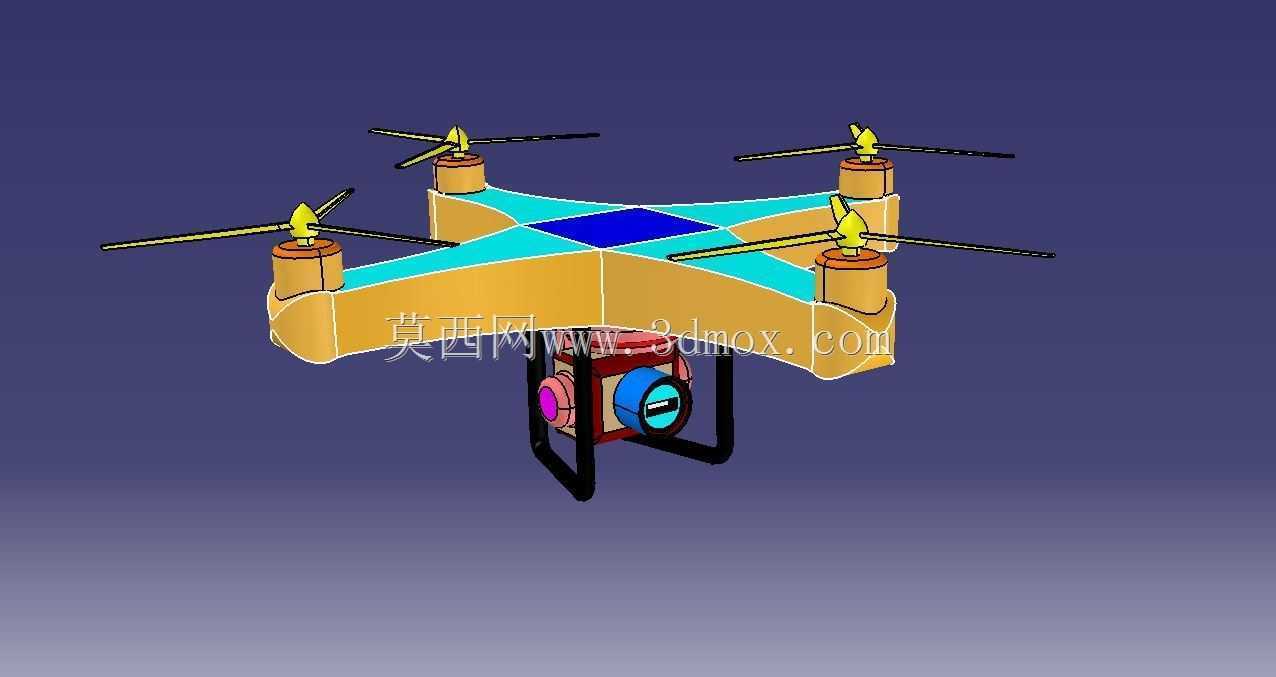

　　在功能特性设计上，整机采用X型四旋翼布局，四个旋翼支臂从中心机体呈等角度辐射延伸，这种布局的优势在于旋翼拉力分布均匀，单支臂出现动力异常时，剩余三个旋翼仍能维持可控姿态迫降，作业可靠性优于同尺寸的十字型旋翼布局。机体中心区域预留了标准化载荷安装舱，可适配可见光监视模块、红外热成像模块等不同任务载荷，安装接口采用快拆式定位结构，无需额外工具即可完成载荷更换，适配不同场景的作业切换需求。支臂末端的电机安装座做了抬高设计，让旋翼旋转平面与机体上表面保持足够安全距离，避免旋翼转动时剐蹭机体结构或搭载的外置天线，同时电机座内置减震胶圈，可过滤电机高速转动产生的高频振动，避免振动传递到中心载荷舱影响监视画面的清晰度。

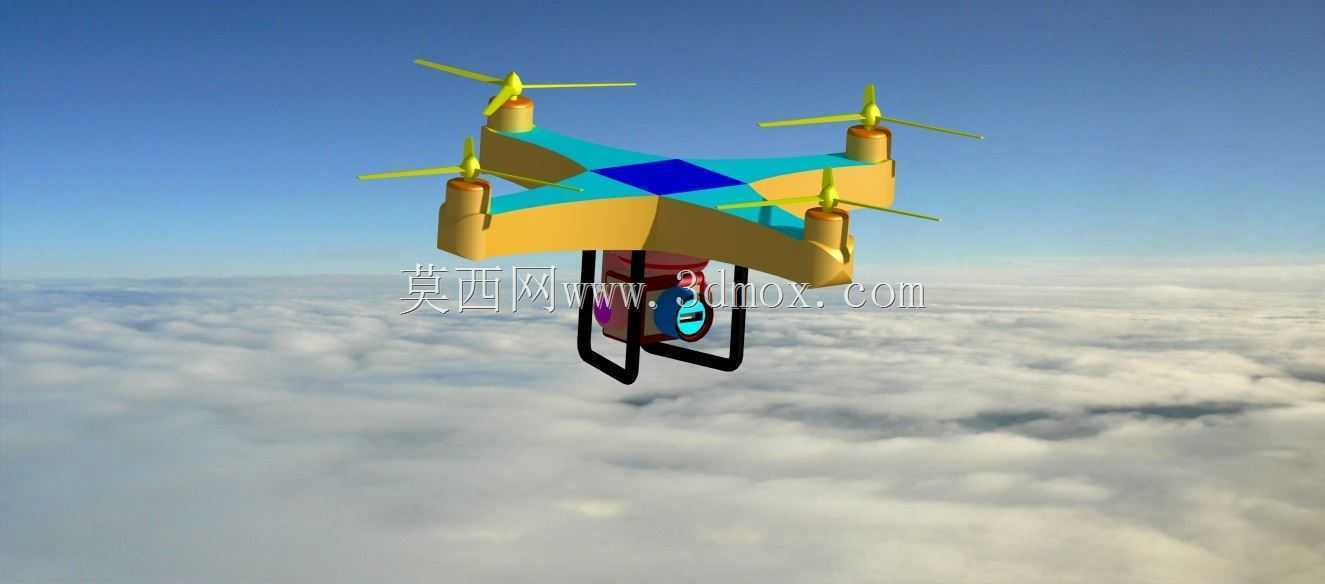

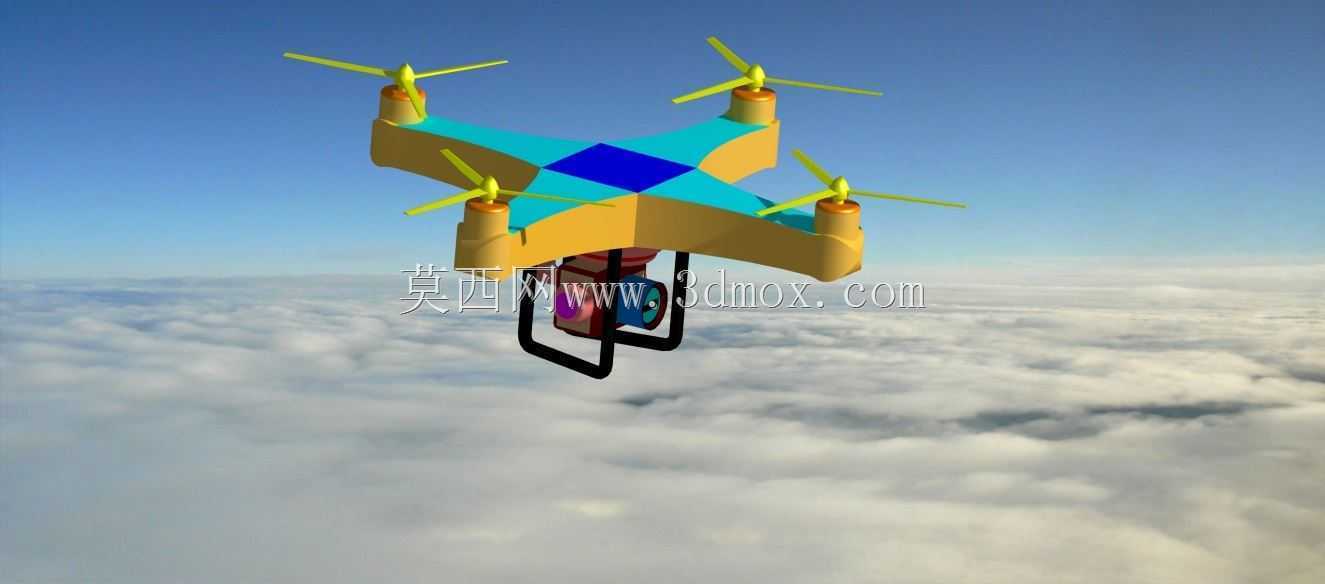

　　设计思路上，整机重心严格控制在旋翼升力中心的正下方，电池舱设置在机体最底部的挂载框架内，既可以通过电池重量降低整机重心提升飞行稳定性，底部的防护框架还能在飞行器迫降或触地时先接触地面，吸收冲击能量，避免中心机体的核心航电部件、监视载荷直接受撞击损坏。机体上表面的蓝色标识区域为航电系统的散热通风区，采用镂空格栅结构，飞行时的迎面气流可直接穿过格栅带走飞控、电调工作产生的热量，无需额外加装散热风扇，既减轻了整机重量，也降低了额外的功耗消耗。旋翼采用正反桨配对设计，对角旋翼旋转方向一致，相邻旋翼旋转方向相反，可抵消旋翼转动产生的反扭矩，无需尾桨结构就能维持机身航向稳定，简化了整体传动与控制结构。

　　从安装边界与尺寸适配来看，旋翼支臂采用一体化成型结构，无额外拼接缝隙，支臂长度经过反复核算，既保证相邻旋翼旋转平面之间留有足够安全间隙，避免高速转动时出现桨叶剐蹭事故，也不会因为支臂过长导致整机结构刚性下降，飞行时出现支臂振颤影响飞行姿态控制。底部载荷框架的内空尺寸适配主流的轻量化监视模块，安装孔位采用通用间距设计，可兼容市面上多数标准化的小型航拍、监视载荷，无需额外定制转接件就能完成挂载。整机的外形轮廓在折叠支臂后可收纳进常规的单兵作业背包，单人即可完成携带、展开、起飞的全流程操作，适合外业单人作业的使用需求。起落架采用弧形弯杆结构，触地时具备一定的弹性形变空间，可缓冲降落时的冲击载荷，同时起落架的高度预留了足够的载荷安装空间，即使挂载较长焦段的监视镜头，也不会在起飞、降落时出现镜头触地的问题。

　　在结构细节处理上，机体外壳采用流线型过渡设计，可降低飞行时的空气阻力，减少风阻带来的额外功耗，提升同等电池容量下的续航时间。所有线缆均内置在支臂与机体的内部空腔中，无外露线缆，既避免飞行时线缆晃动产生额外风阻，也能防止低空飞行时线缆被树枝、电线等障碍物勾挂引发飞行事故。电机与电调的连接部位做了密封处理，可应对小雨天气下的作业需求，提升设备在复杂气象条件下的适应能力。飞控模块安装在机体中心的减震平台上，通过多层阻尼材料与机体硬结构隔离，可过滤飞行时的机体振动，保证飞控传感器的姿态检测精度，避免振动导致的姿态判断偏差引发飞行事故。
