五缸星型径向活塞动力输出结构

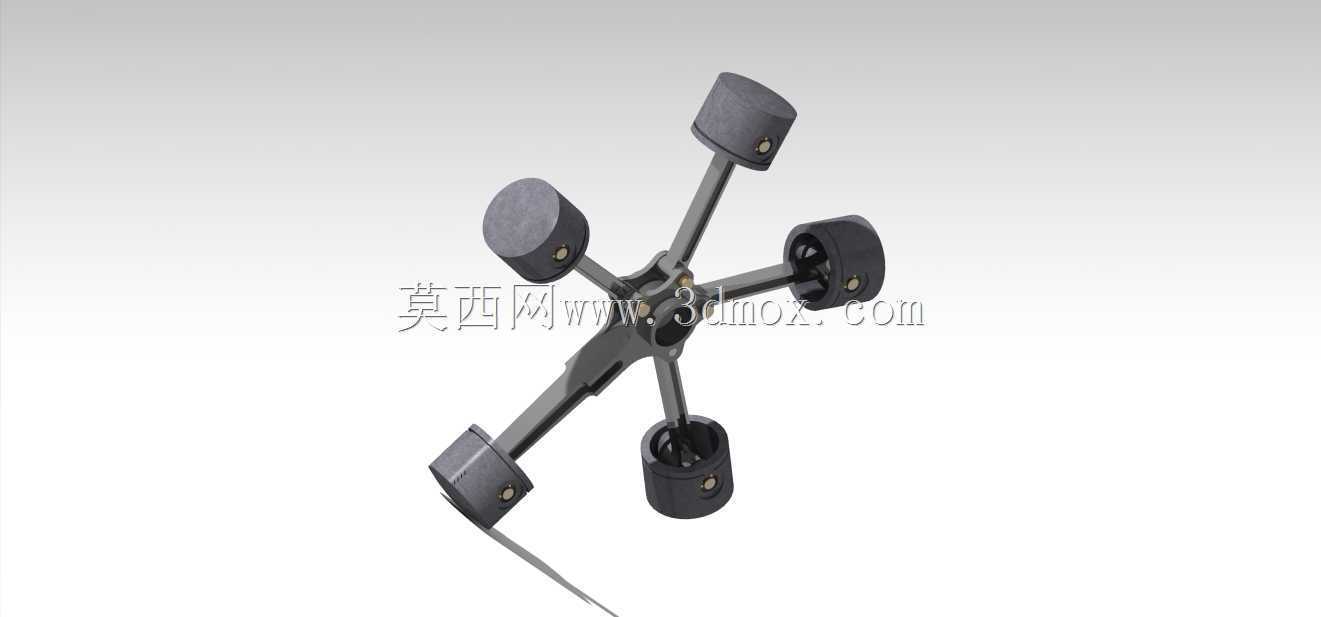

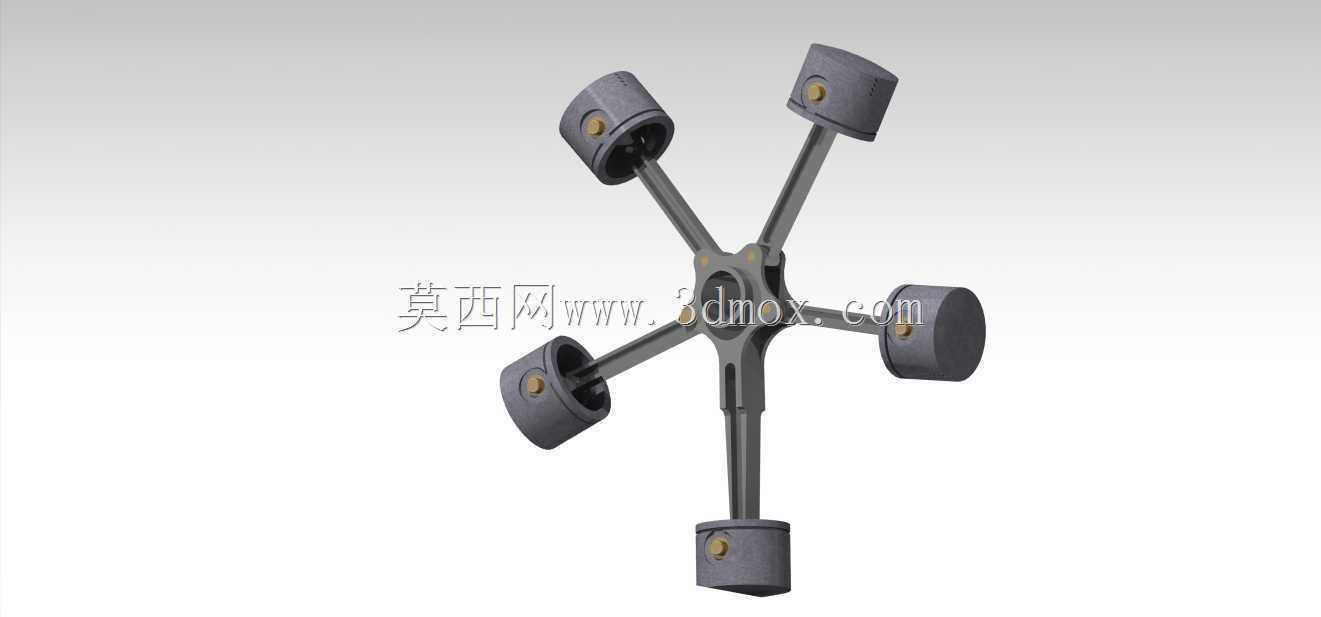

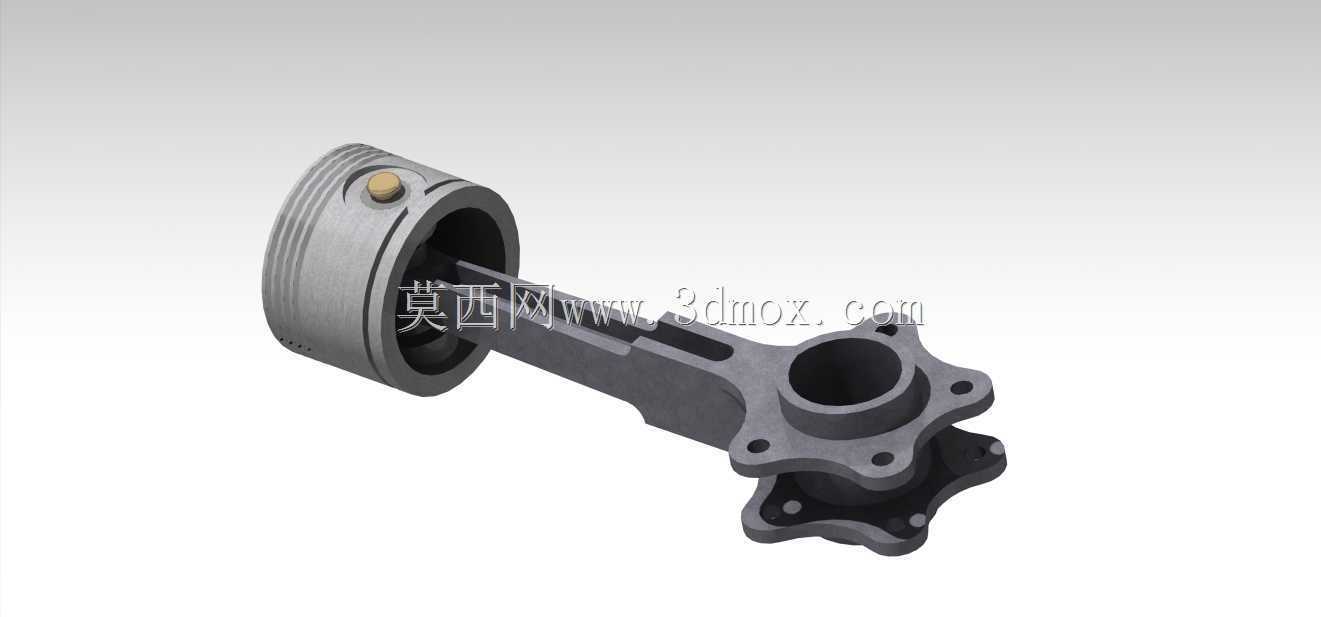

　　在小型通航动力、早期航空活塞动力单元、紧凑型固定式动力输出场景中，径向排布的多活塞结构始终占据着独特的应用位置，这类结构凭借曲轴单拐带动多组活塞同步做功的特性，能在极小的轴向尺寸下实现更大的排量输出，相比直列、V型排布的同排量活塞结构，径向布局的整机轴向长度可缩短40%以上，非常适合对安装轴向空间有严格限制的动力配套场景。本次呈现的五活塞径向动力结构，采用均匀星型排布设计，五个活塞组件以中心曲柄回转中心为原点，按72度周向夹角均匀分布，每一组活塞组件都包含活塞本体、活塞销、活塞环、连杆段几个核心部分，所有连杆的大端共同铰接在中心曲柄的同一个曲柄销上，当曲柄做回转运动时，五个活塞会依次在各自的气缸套内完成进气、压缩、做功、

　　排气的冲程循环，相比偶数缸径向结构，五缸的奇数排布能有效抵消相邻活塞做功时的冲击力，降低整机运转的振动幅值，提升动力输出的平顺性。从设计思路层面看，这套结构优先考虑了紧凑性与动力密度的平衡，中心曲柄的回转直径直接决定了活塞的行程长度，而活塞的直径则匹配预设的单缸排量参数，在建模过程中需要严格控制每一组连杆的长度公差，确保活塞到达上止点时，活塞顶面与气缸盖的预留间隙保持在一致的合理区间，避免因连杆长度偏差导致部分气缸压缩比偏差过大，或是活塞碰撞气缸盖的故障。安装边界层面，这套径向结构的整机外轮廓为正五边形外接圆柱形态，最大径向尺寸由活塞处于下止点时的最外侧位置决定，中心曲柄的输入输出端采用标准轴伸结构，

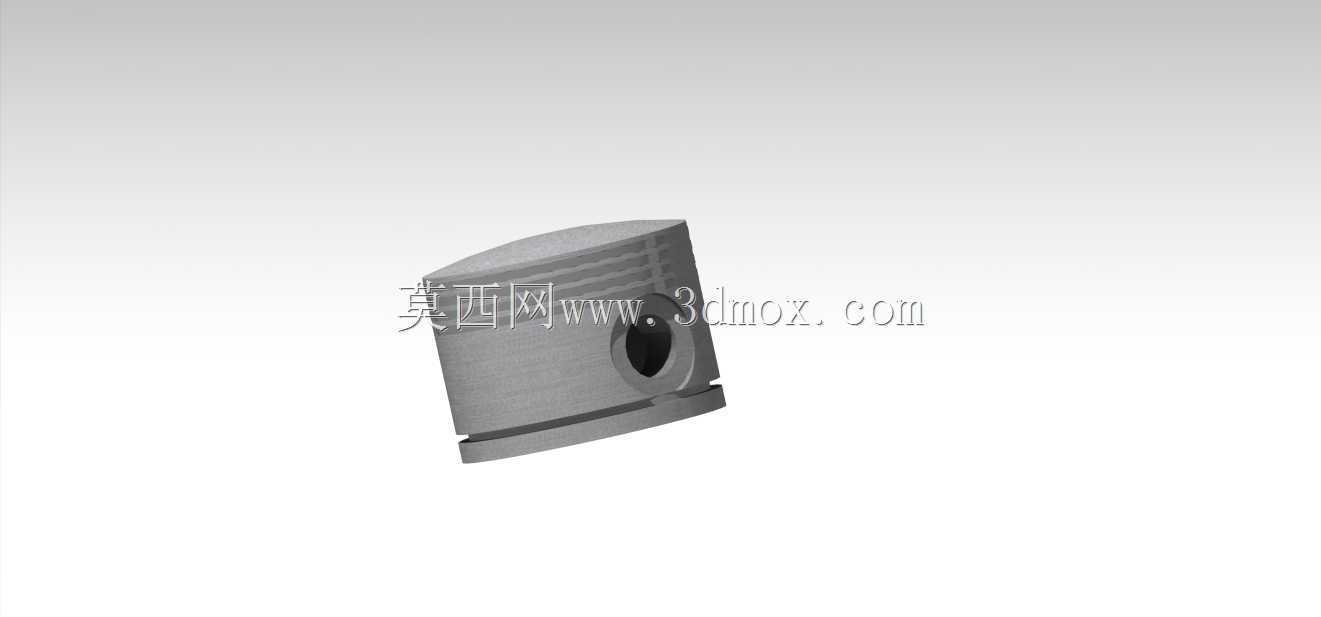

　　可直接连接联轴器对接负载端或是启动机构，气缸安装座的法兰面统一分布在同一径向安装平面上，可通过螺栓直接与集成式气缸体壳体对接，不需要额外设置错位的安装支架，能大幅降低配套壳体的加工难度。实际应用中，这类五缸径向结构除了传统的航空动力场景，还可适配小型应急发电机组、便携式动力泵站、复古摩托改装动力等场景，由于所有气缸都暴露在外侧迎风面，运转过程中自然风冷的散热效率远高于直列排布结构，不需要设计复杂的水冷夹套与循环管路，能进一步降低整机的自重与结构复杂度。结构细节上，每一个活塞的销孔都采用了偏心设计，偏心方向朝向活塞做功时的侧推力面，能有效降低活塞换向时对气缸壁的敲击噪音，活塞环槽的宽度与深度按照标准气环、油环的安装尺寸设计，

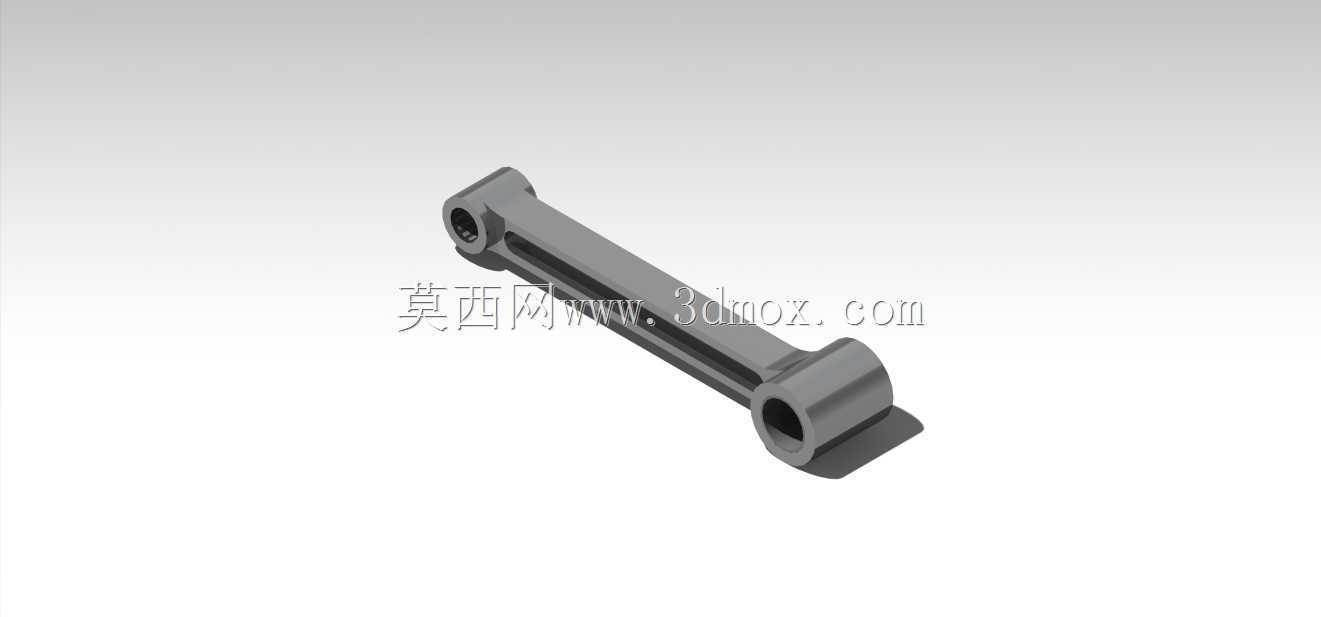

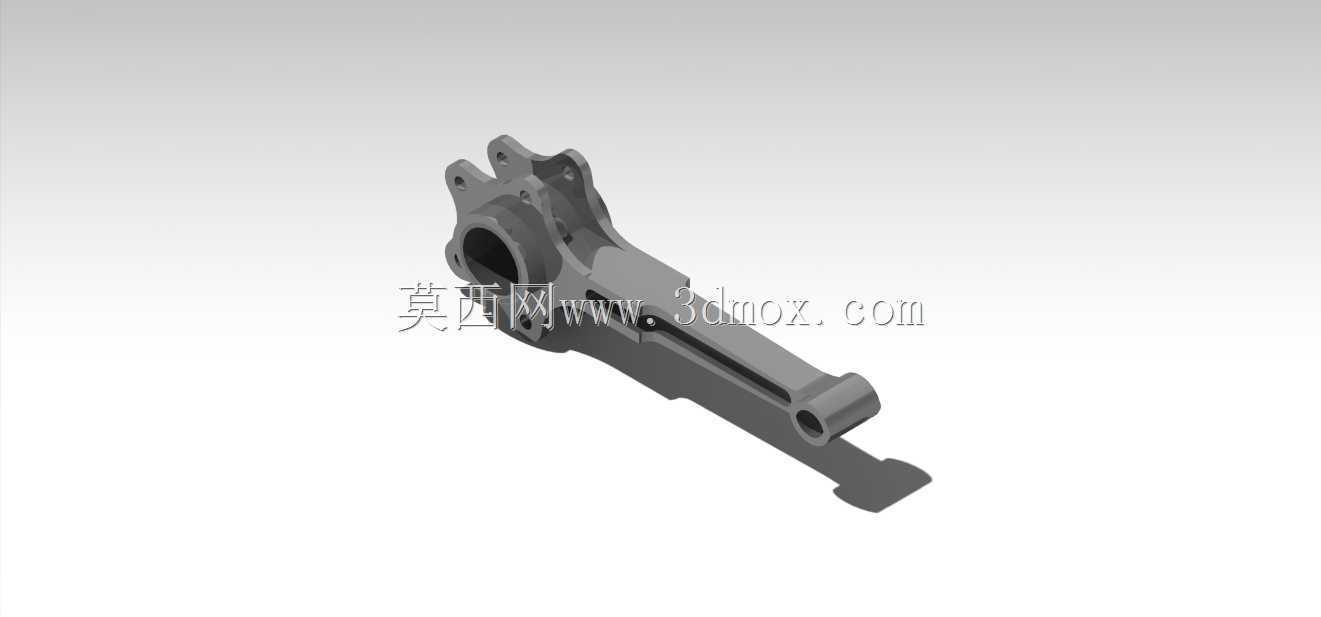

　　可直接适配通用规格的活塞环配件，降低后期维护的配件采购成本；连杆小端与活塞销的配合采用浮动销设计，销的两端通过卡簧限位，工作过程中活塞销可在连杆小端与活塞销孔内缓慢转动，让销的圆周面均匀承受磨损，延长部件的使用寿命。需要注意的是，这类径向结构的润滑系统设计与直列结构存在明显差异，由于气缸呈放射状分布，机油无法依靠重力自然回流到油底壳，建模阶段就需要预留出对应各个气缸位置的回油通道，确保润滑后的机油能顺利回流到曲轴箱下部，避免机油在气缸下部堆积导致机油消耗量过大的问题；另外中心曲柄销处的连杆大端堆叠排布，需要在每两个连杆大端之间设置止推垫片，避免相邻连杆在运转过程中发生端面摩擦，同时控制所有连杆的轴向窜动间隙在合理范围内，保证曲柄回转过程中各缸活塞的位置精度。
