星型五缸旋转活塞动力机构结构设计

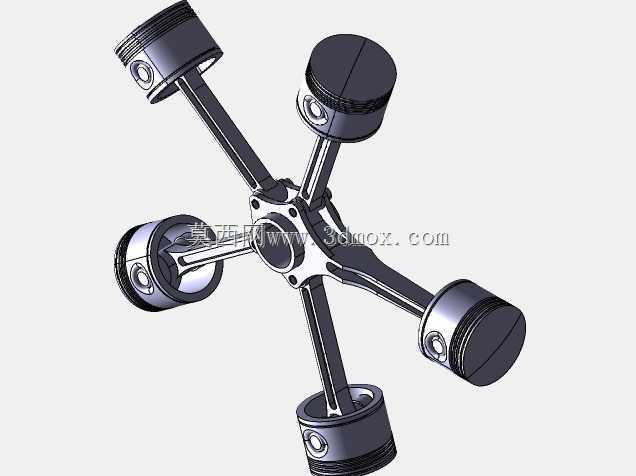

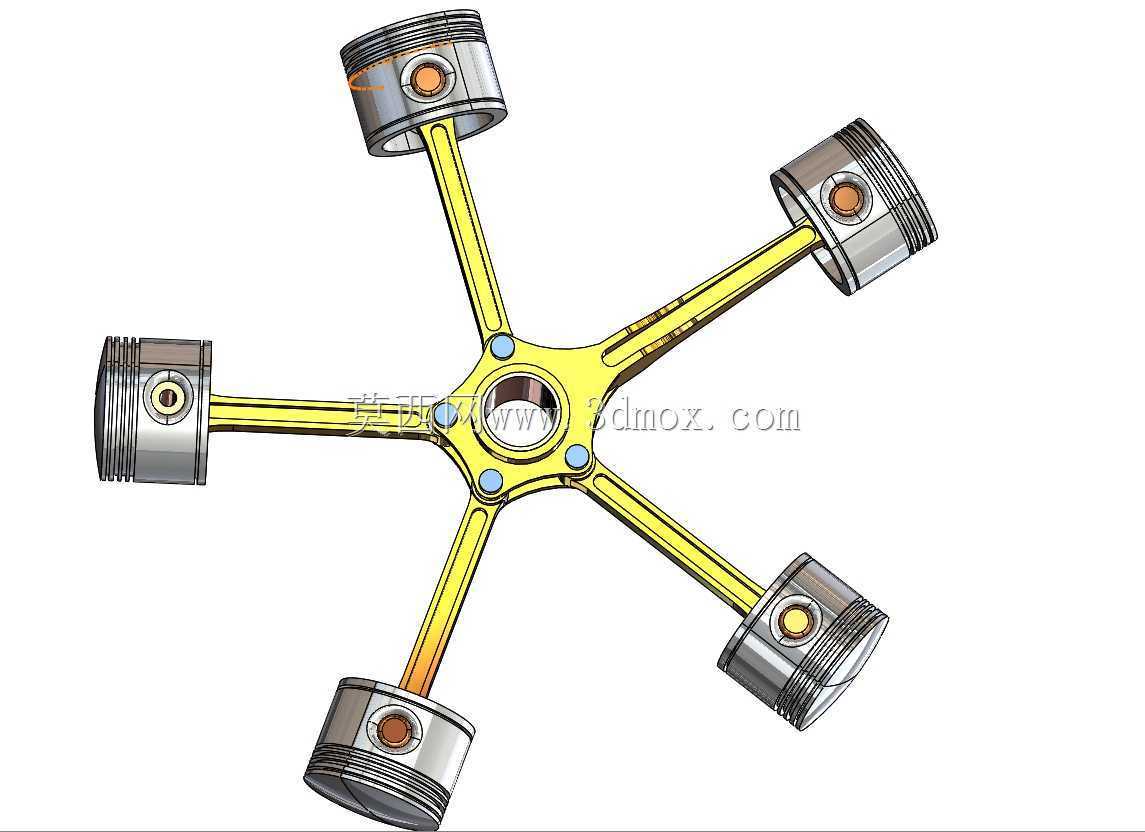

　　这套星型布局的旋转活塞动力机构，最初的设计适配方向是小型航空动力、轻型特种作业装备的动力输出单元，区别于传统直列、V型动力布局，星型排布的结构能在更小的径向占用空间内，实现更大的排量输出，同时让整机的重量分布更趋近于中心对称，降低高转速工况下的动平衡调校难度。从结构功能来看，五个活塞沿中心曲柄轴呈72度等角分布，每个活塞通过独立的连杆与中心曲柄销铰接，活塞在对应缸套内做往复直线运动时，通过连杆将直线推力转化为中心轴的旋转扭矩，这种布局的天然优势在于做功冲程的重叠度更高，五缸结构每72度曲轴转角就会有一个缸进入做功行程，动力输出的平顺性远优于同缸数的直列布局，不需要额外加装大质量的飞轮来稳定转速波动，能进一步降低整机的自重占比。

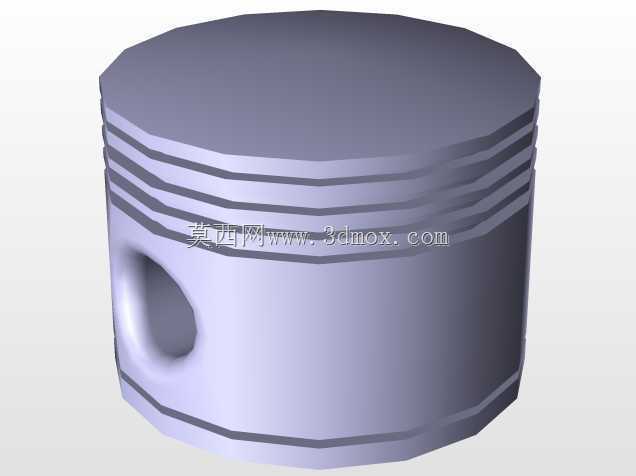

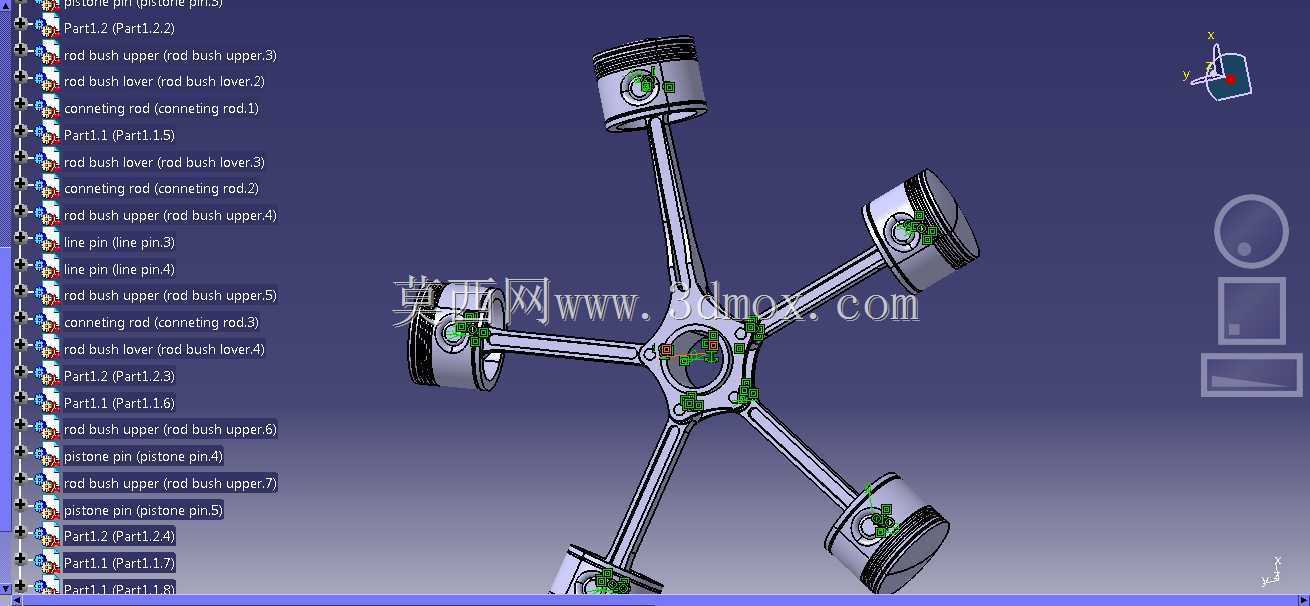

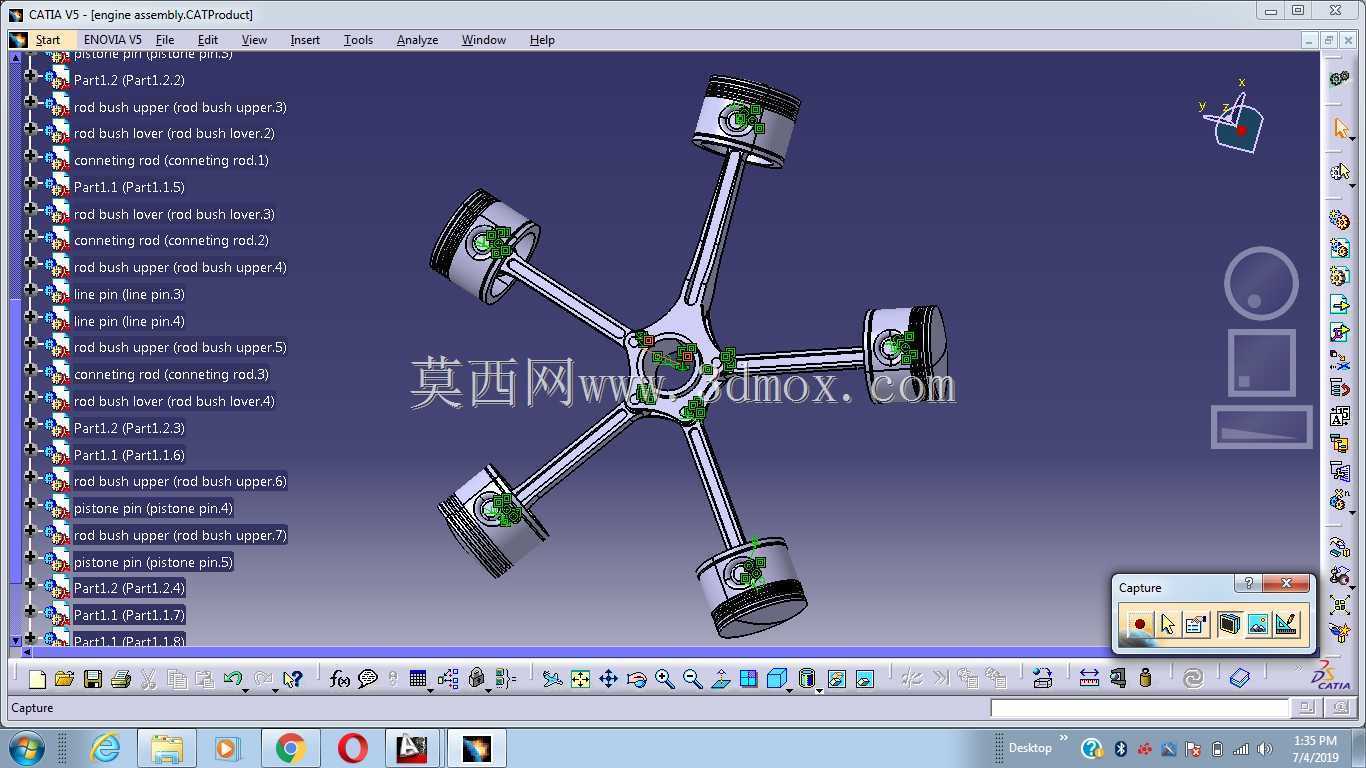

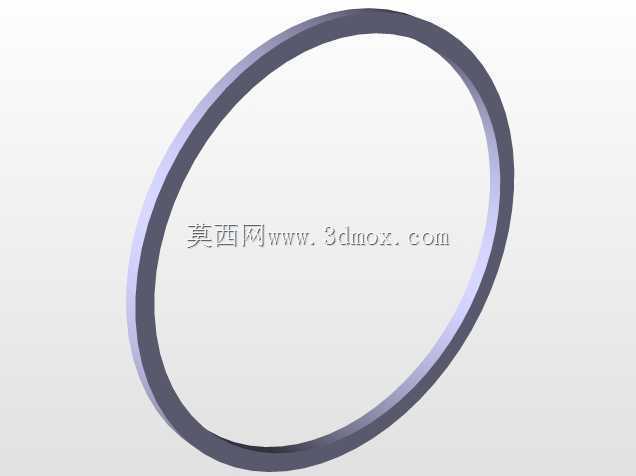

　　在设计思路层面，首先要确定的是中心曲柄的偏心距参数，这个数值直接决定了活塞的行程长度，偏心距过大不仅会增加连杆的摆角范围，加大部分负荷工况下活塞对缸壁的侧向敲击力，还会让整机的径向尺寸超出安装边界；偏心距过小则会导致活塞行程不足，压缩比达不到设计要求，直接影响动力输出效率。建模过程中需要先锁定中心主轴的安装基准面，所有缸体的中心轴线都要交汇于曲柄销的回转中心，每相邻两个缸体的轴线夹角公差需要控制在0.1度以内，否则会出现连杆运动干涉、活塞偏磨的问题。活塞部分的设计采用了传统的内燃机活塞结构，顶部预留了燃烧室凹坑，环槽位置匹配气环与油环的安装尺寸，活塞销孔的同轴度要求控制在0.02mm以内，避免连杆摆动过程中出现卡滞。

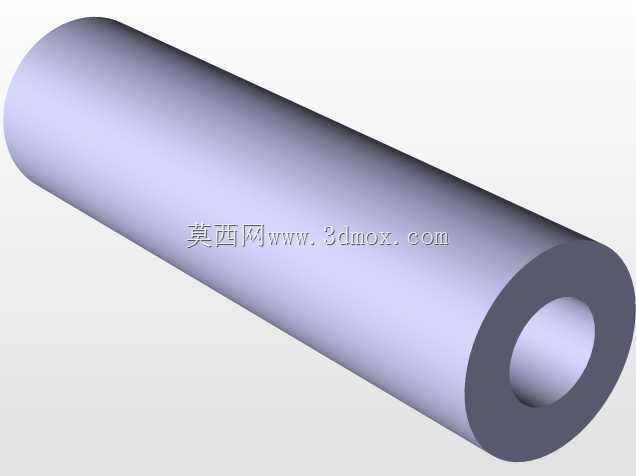

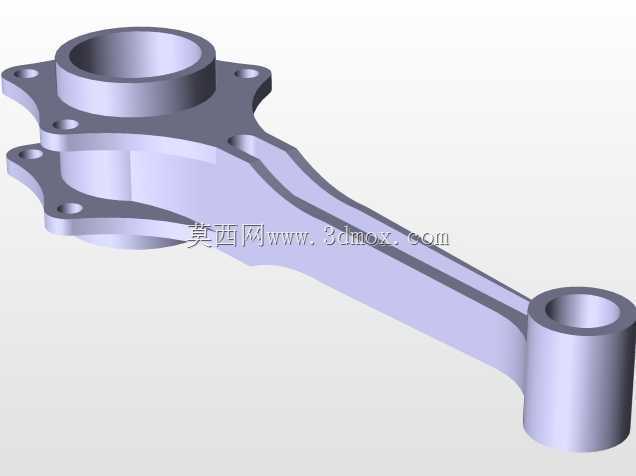

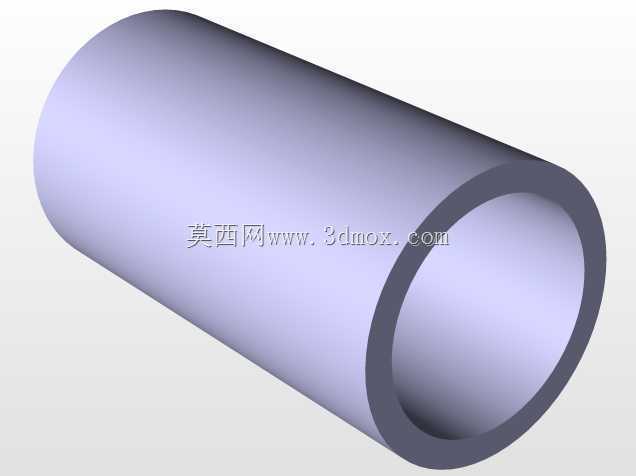

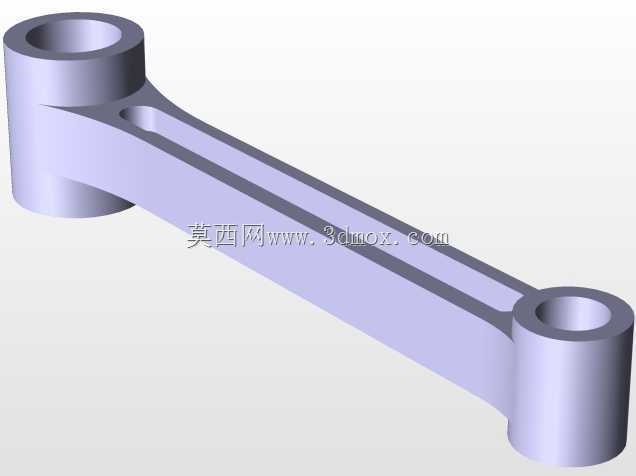

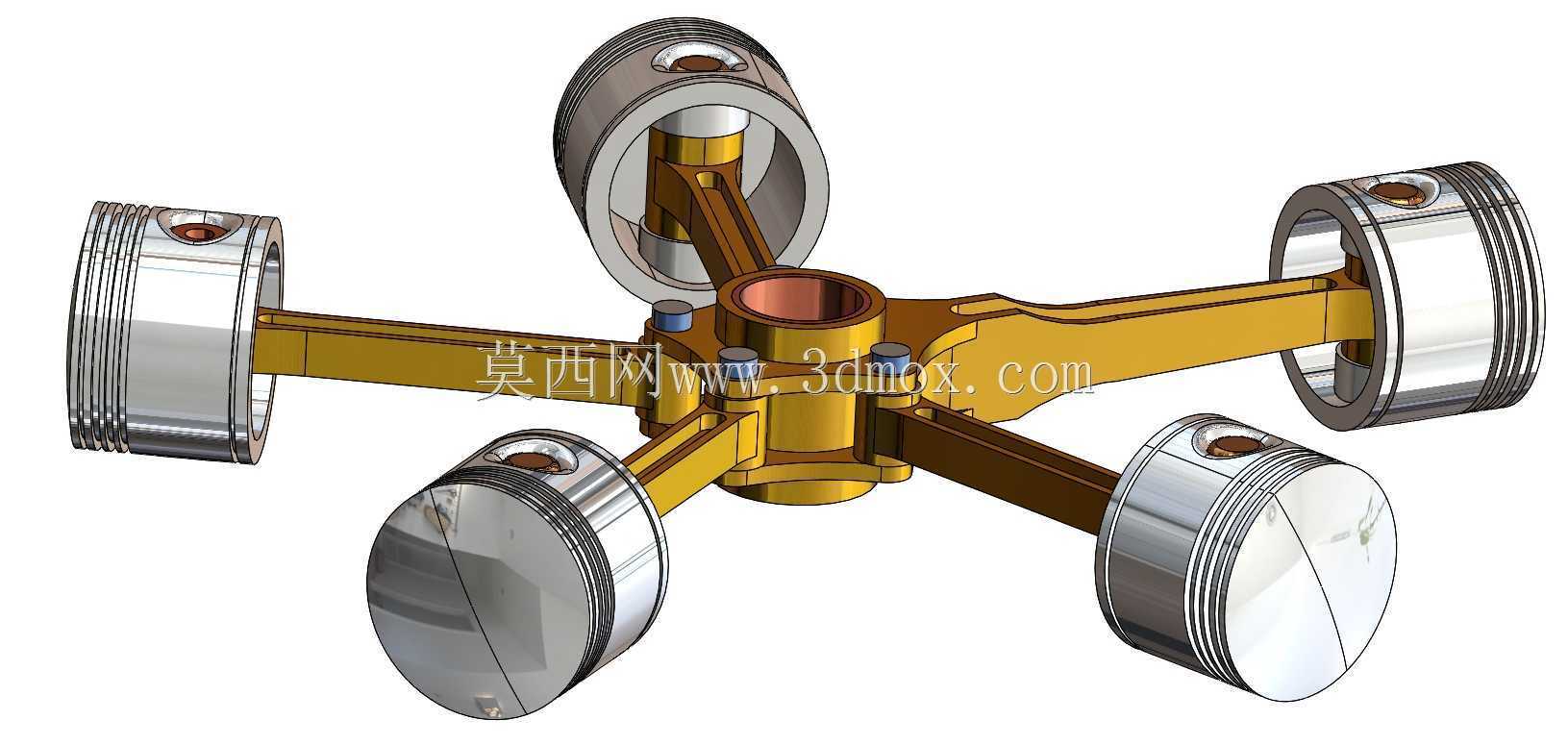

　　连杆部分采用了工字型截面设计，在保证结构强度、满足往复运动惯性力要求的前提下，尽可能削减连杆自身的重量，降低高转速下的惯性载荷，连杆大小头的衬套安装位需要预留合适的过盈量，同时要做润滑油道的连通设计，保证铰接位置在高速运动时能得到充分的润滑。从安装边界来看，这套动力机构的最大径向尺寸由活塞处于下止点时的最外端轮廓决定，轴向尺寸则由曲柄组件的宽度、活塞销的轴向限位结构共同决定，安装时中心主轴的两端需要匹配对应的轴承座支撑位，输入端可以直接连接螺旋桨、液压泵等负载，输出端的连接法兰需要做动平衡校准，避免高速旋转时产生额外的振动。实际应用中，这种星型旋转活塞结构除了传统的燃油动力场景，经过密封结构改造后，

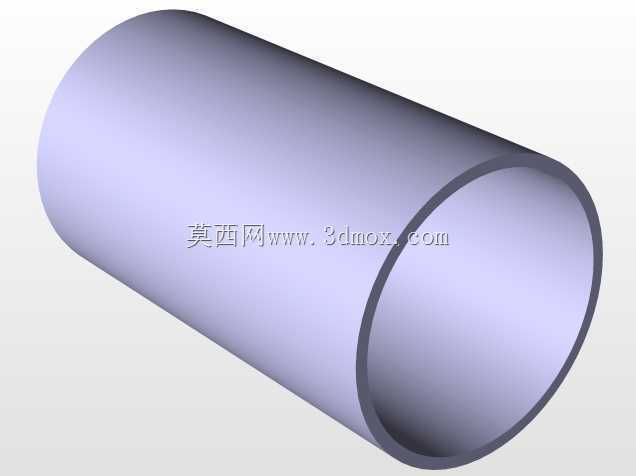

　　也可以适配压缩空气驱动的气动动力场景，用于井下作业、易燃易爆环境下的动力输出，因为没有点火系统的高压部件，能更好的满足特殊工况的防爆要求。建模过程中对所有运动部件都做了干涉检查，模拟了曲轴从0度到720度完整工作循环内的所有运动位置，确认活塞、连杆、曲柄之间不存在运动干涉，同时对连杆的摆动角度、活塞的侧向受力做了初步的力学校核，保证在额定转速范围内，所有结构件的应力都处于材料的许用应力区间内。缸体的排布采用一体式的星形连接座设计，五个缸套安装位与中心主轴承座为整体加工结构，能更好的保证各缸之间的位置精度，避免分体式装配带来的累积误差，同时也能提升整机的结构刚性，降低做功过程中的结构形变。
