多层框架式电力变压器组件结构设计

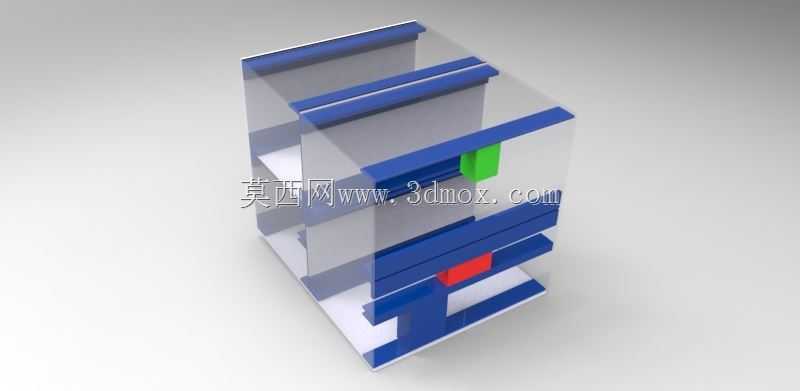

　　在配网电力传输的终端变电场景里，这类多层框架式的变压组件结构，主要承担小容量台区的电压转换与电能分配职能，常见于工业园区末端供电、商业楼宇分户变电、小型加工车间的独立供电回路中，区别于大型油浸式变压器的全密封外壳设计，这类分层框架结构更侧重内部组件的模块化排布，方便后期运维时的单组件更换与回路检测。从结构设计逻辑来看，整体采用透明可视化的外罩设计，并非实际量产的外壳选型，而是建模阶段为了清晰展示内部层间布局做的可视化处理，实际量产时外罩会替换为阻燃绝缘的工程塑料壳体，兼顾防护等级与绝缘安全要求。内部的蓝色层架为绝缘支撑构件，采用高强度环氧层压布板加工而成，每层的支撑筋都做了等距排布设计，既保证层间的电气安全距离，又能为绕组、

　　接线端子等组件提供稳定的安装支撑，层间预留的走线槽宽度经过核算，刚好满足低压侧多回路出线的布线需求，避免线缆交叉堆叠带来的绝缘隐患。结构上的红绿两个标识块，分别对应高低压侧的接线端子安装位，红色块为高压进线端的安装预留位，设置在框架中下部，靠近进线电缆的引入方向，减少高压线缆在壳体内部的走线长度，降低高压绝缘风险；绿色块为低压出线端的安装预留位，设置在框架侧上部，对应低压出线的上走线布局，方便与下游的配电柜回路直接对接，避免高低压线缆在壳体内交叉。整体框架的安装边界做了统一规划，底部预留了四个标准安装孔位，孔位间距匹配行业通用的槽钢安装支架尺寸，不需要额外做转接件就能直接固定在台区的安装台架上，框架整体的长宽高比例经过优化，

　　在保证内部组件安装空间足够的前提下，尽可能压缩整体体积，减少台区安装的占地空间。设计过程中优先考虑了层间的通风散热需求，每层支撑构件之间都预留了足够的通风间隙，空气可以从框架底部的进风空间流入，顺着层间间隙向上流动，带走绕组工作时产生的热量，不需要额外加装强制散热风扇就能满足小容量工况下的散热要求，降低设备的后期运维成本。从结构强度角度来看，每层的蓝色支撑构件都做了加强筋设计，在构件的受力弯折位置增加了加厚处理，即使长期承受绕组组件的重量，也不会出现形变下垂的问题，保证层间的电气安全距离始终符合规范要求。框架的边角位置都做了圆角过渡处理，避免安装运维过程中尖锐边角划伤操作人员，同时也减少边角位置的应力集中，

　　提升整体框架的结构抗冲击能力。在实际选型适配时，这类框架结构可以根据实际的容量需求调整层间距与整体尺寸，不需要重新开模加工支撑构件，只需要调整支撑构件的裁切长度就能完成不同容量规格的适配，大幅降低了系列化产品的开发成本。内部的组件安装位都做了通用化设计，兼容行业内主流的绕组、端子、保护元件的安装尺寸，不需要针对特定品牌的组件做结构修改，提升了结构的通用适配性。
