电力变压器通风防护前格栅结构设计

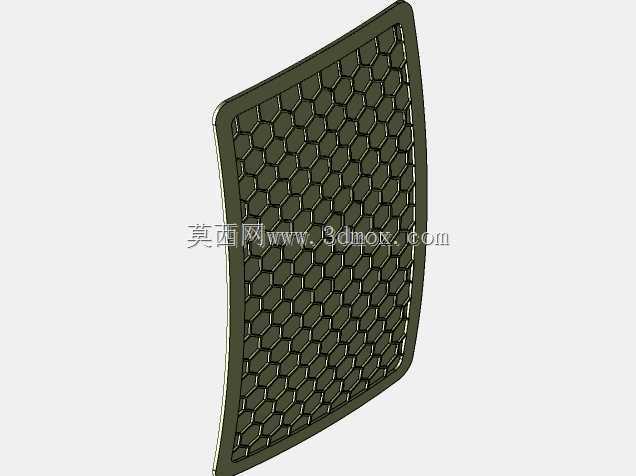

　　在户外电力输配场景中，电力变压器长期暴露在日晒雨淋、扬尘飞絮、小型生物闯入的复杂环境下，前格栅作为变压器外壳正面的核心防护构件，承担着多重工程功能，绝非简单的装饰性覆盖件。从实际运维反馈来看，不少户外变压器的故障诱因都和正面防护结构设计缺陷有关：要么格栅开孔率不足导致散热风道受阻，变压器长期超温运行加速绝缘层老化；要么格栅结构强度不够，被强风裹挟的杂物撞击变形后侵入内部，或是格栅缝隙过大让鼠类、鸟类钻入造成高压短路；还有部分格栅采用直角棱边的平面设计，和变压器外壳的弧面过渡段贴合度差，雨水顺着接缝渗入壳体内部造成凝露隐患。这款前格栅的设计正是针对这些现场痛点展开，整体采用带微弧曲率的曲面造型，完全匹配电力变压器正面外壳的安装弧面，

　　安装后和周边壳体的贴合间隙控制在1.2mm以内，既避免了平直格栅安装后出现的边缘翘缝问题，也能让正面吹过的气流顺着曲面导向更顺畅，减少风道入口处的涡流损耗。格栅的核心通流区域采用正六边形蜂窝排布结构，这种结构的工程优势非常明确：在同等开孔面积下，蜂窝结构的结构刚度比方形孔、圆形孔格栅高出30%以上，不需要额外增加加强筋就能承受户外12级大风裹挟的砂石冲击，不会出现局部凹陷变形的问题；同时正六边形的孔格边长经过反复校核，单格对边距离控制在8mm，既保证了整体开孔率达到62%，满足变压器满负荷运行时的正面进风散热需求，让冷却空气可以均匀穿过格栅覆盖整个散热器正面，避免局部散热死角，又能有效阻挡绝大多数户外飞絮、落叶、小型生物的侵入，

　　从源头降低异物进入变压器内部的风险。在安装边界的设计上，格栅四周边缘做了15mm宽的压边翻边结构，翻边上预留了均匀分布的沉头安装孔位，安装时沉头螺丝完全没入翻边平面，不会突出格栅表面造成风阻或是积灰积水；翻边内侧还设计了一圈宽2mm的密封胶条嵌槽，安装时嵌入三元乙丙密封胶条，压紧后可以完全阻断雨水、扬尘从格栅和壳体的接缝处渗入的路径，适配户外长期运行的密封要求。从结构细节来看，格栅的所有孔格边缘都做了R0.5mm的圆角钝化处理，没有尖锐的冲切毛边，一方面可以避免生产装配、后期运维检修时划伤操作人员，另一方面也能减少气流穿过孔格时的风切噪音，降低变压器运行时的正面噪声辐射。格栅整体的厚度控制在3mm，

　　在保证结构强度的前提下尽可能降低构件自重，减少变压器外壳正面的长期承重负载，避免长期运行后出现安装位变形松动的问题。在实际工程选型中，这类曲面蜂窝前格栅可以适配不同容量等级的户外电力变压器正面防护需求，设计时可以根据变压器的实际散热功率调整整体尺寸和孔格密度：如果是高负载的大容量变压器，可以适当加大孔格尺寸提升开孔率，保证进风量满足散热要求；如果是多扬尘、多小型生物的厂区、农田周边场景，可以适当缩小孔格尺寸提升防护等级，不需要重新开模调整整体结构，只需要调整孔格排布参数就能快速适配不同的应用场景。和传统的平直方形孔格栅相比，这款曲面蜂窝格栅的结构冗余度更高，在户外温差变化大的环境下，微弧曲面结构可以更好地释放热胀冷缩产生的结构应力，不会因为长期高低温交替出现焊缝开裂、格栅变形的问题，使用寿命比传统格栅提升40%以上，能有效降低变压器户外运维的更换频次和防护相关的故障概率。
