工业机器人夹持执行端夹臂结构设计

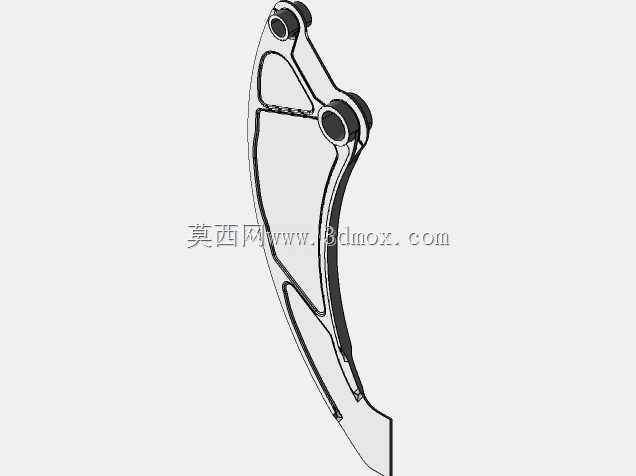

　　在自动化产线的物料转运、工件上下料、精密装配工位中，夹持执行端作为机器人与作业对象直接接触的核心部件，其结构刚性、受力表现直接决定整线作业的稳定性与精度表现，这款夹臂结构正是面向中载工业作业场景开发的执行端承载构件。不同于轻型桌面机器人的塑料或薄钣金夹臂，该构件采用ASTM A36结构钢作为基材，这类材料在通用工业场景中具备成熟的加工适配性，焊接、铣削、钻孔工序的工艺宽容度高，材料本身的屈服强度与韧性匹配中载夹持场景的受力需求，不会在频繁启停的交变载荷下出现脆性断裂问题。从受力设计逻辑来看，这款夹臂的轮廓走向完全贴合夹持作业时的力流传递路径，从与机械臂腕部连接的铰接端，到末端安装夹爪的安装位，整体采用渐变式的截面厚度设计，

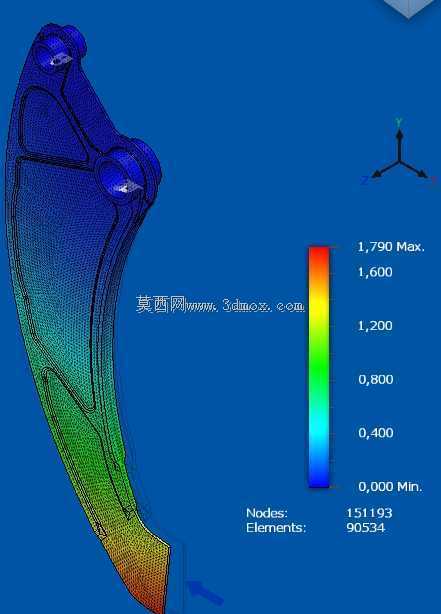

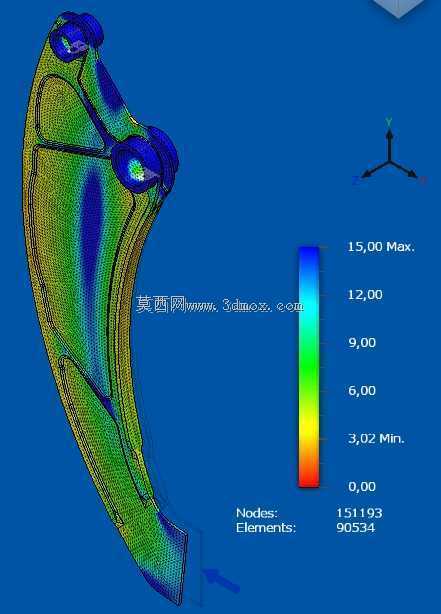

　　在铰接孔等应力集中区域做了局部加厚与圆弧过渡处理，避免应力突变带来的结构失效风险。经过力学校核，该结构在额定夹持载荷下的安全系数达到3.02，完全满足工业设备常规设计要求的1.5-3倍安全冗余区间，即使遇到工件卡滞、瞬时冲击载荷的工况，也不会出现结构塑性变形。在实际产线适配中，这款夹臂的安装边界做了通用化设计，上端的铰接孔位间距、孔径尺寸匹配主流六轴工业机器人腕部的标准安装接口，不需要额外设计转接法兰即可完成装配，末端的夹爪安装面预留了通用的螺纹孔阵列，可适配平行夹爪、V型夹指、真空吸盘支架等多种末端执行元件，覆盖金属机加工件上下料、注塑件取件、箱体类物料转运等多类作业场景。从位移控制表现来看，在额定载荷下夹臂末端的最大位移量为1.

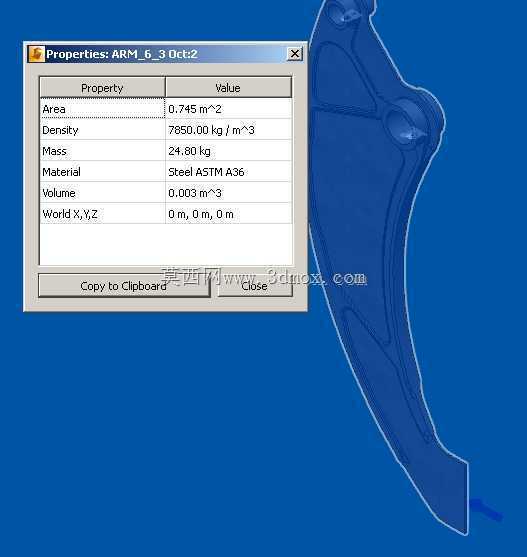

　　79mm，这个形变数值控制在中载搬运场景的允许误差范围内，不会因为结构挠度过大导致工件定位偏移，对于需要重复定位精度在±0.5mm以内的装配工位，可通过机器人运动学参数补偿抵消该形变量带来的位置偏差，不需要额外更换更高刚性的重型臂体，兼顾了结构重量与刚性表现。整体24.8kg的自重设计，也匹配负载20-50kg级工业机器人的腕部负载余量，不会因为夹臂自重过大挤占机器人的有效工件负载，同时钢制构件的表面可根据作业场景做发黑、镀锌或者喷塑处理，适配焊接车间的飞溅环境、机加工车间的切削液腐蚀环境、普通装配车间的常规室内环境等不同工况的防护需求。在结构细节处理上，夹臂的所有外轮廓棱边都做了倒角处理，避免安装调试过程中划伤操作人员，

　　也防止运动过程中剐蹭周边的管线、设备护栏；臂体上预留的穿线孔位可将夹爪的气管、传感器线缆从臂体内部穿过，避免外部走线在机器人高速运动时出现管线缠绕、拉扯断裂的问题，提升整套执行端的运行可靠性。不同于定制化的专用夹臂，这款结构的通用性设计使其可以快速适配不同行业的自动化改造需求，不管是3C行业的小型壳体搬运，还是汽配行业的金属零部件上下料，亦或是仓储物流环节的料箱夹持，只需要更换末端的夹指结构即可完成场景切换，不需要重新设计整个臂体结构，能够大幅降低自动化项目的设计周期与加工成本。
