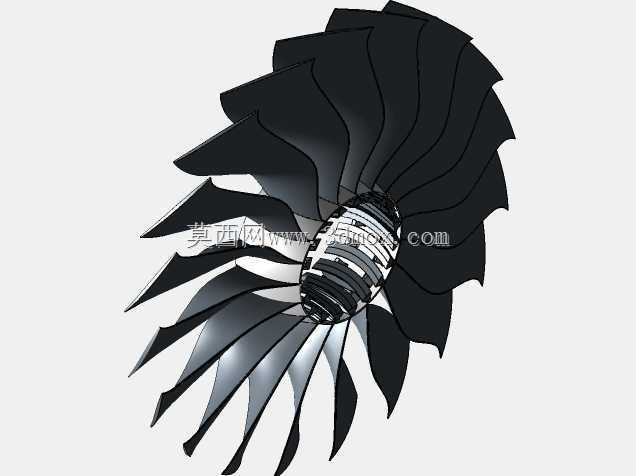

航空发动机涡轮叶片整体式叶轮结构

　　该叶轮结构属于透平机械核心转子部件，从结构特征来看，采用整体铣削成型的叶片与轮毂一体化设计，叶片沿周向均匀排布，叶型采用空间扭曲曲面构型，能够在高速旋转过程中实现流体动能与机械能的高效转换。在实际工业场景中，这类结构广泛应用于航空涡扇发动机的压气机级、地面燃气轮机透平端、大型工业离心压缩机首级转子，部分小尺寸构型也会用于高端涡轮增压器的压气机叶轮，承担着介质能量转换的核心功能，其气动性能直接决定整套动力设备的效率、压比与运行稳定性。

　　从设计逻辑层面分析，该叶轮的叶片前缘做了小圆角钝化处理，可降低来流冲击造成的边界层分离风险，叶身从根部到顶缘的厚度呈渐变分布，根部加厚设计用于抵消高速旋转产生的离心拉应力，避免叶根位置出现应力集中导致的疲劳断裂，叶顶位置保留了均匀的叶尖间隙设计边界，安装时可与机匣内壁保持合理间隙，既避免旋转过程中出现刮蹭，又能减少叶顶泄漏流造成的效率损失。轮毂部分采用锥面过渡构型，中心位置预留了阶梯式轴孔，可与动力输出轴通过过盈配合加键连接的方式实现扭矩传递，轴孔端面设置了定位止口，能够保证叶轮安装时的同轴度要求，降低高速旋转下的动不平衡量。

　　在安装边界方面，该叶轮的轴向定位尺寸以轮毂端面为基准，安装时需保证叶轮背面与轴承座端面的平行度公差在0.02mm以内，周向定位通过平键实现，键槽的对称度公差需控制在0.015mm范围内，避免高速运转时出现偏载。叶片的弦长、安装角沿叶高方向的变化规律经过气动优化，能够适配不同流量工况下的来流角度，在额定转速下可保证气流沿叶型表面顺畅流动，减少涡流损失。这类整体式叶轮相比传统分体式叶片装配结构，省去了叶片榫头与榫槽的连接结构，大幅降低了转子整体重量，同时提升了结构强度，能够适应更高的线速度运行要求，在10000rpm以上的高转速工况下仍能保持足够的结构刚性，不会出现叶片共振或变形问题。

　　在实际选型适配过程中，需要匹配对应机匣的通流内径，保证叶顶间隙均匀，同时根据工作介质的特性调整叶型表面的粗糙度要求，若用于空气介质工况，叶型表面粗糙度需达到Ra1.6以下，减少附面层摩擦损失；若用于含尘气体工况，还需在叶片前缘做耐磨涂层处理，提升长期运行的抗冲蚀能力。建模过程中，叶身曲面采用多截面实体放样成型，各截面的翼型坐标点需严格按照气动计算结果给定，保证叶型的型面精度，轮毂与叶片的过渡位置采用变半径圆角处理，分散应力集中点，避免在交变载荷作用下出现疲劳裂纹。整体结构做了动平衡预设，在轮毂背面预留了去重区域，方便后续动平衡校正时去除材料，保证转子运行的平稳性，降低整机振动噪声。
