卡蒂亚Nuckle铰接关节组件结构设计

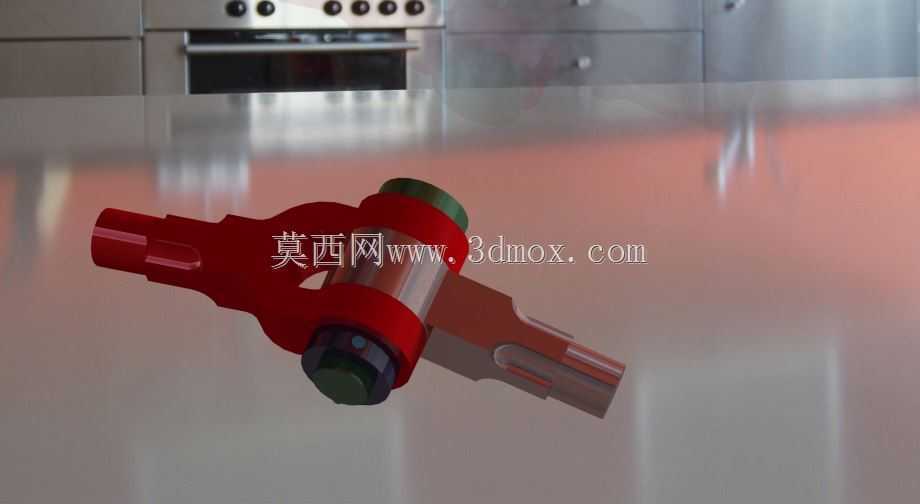

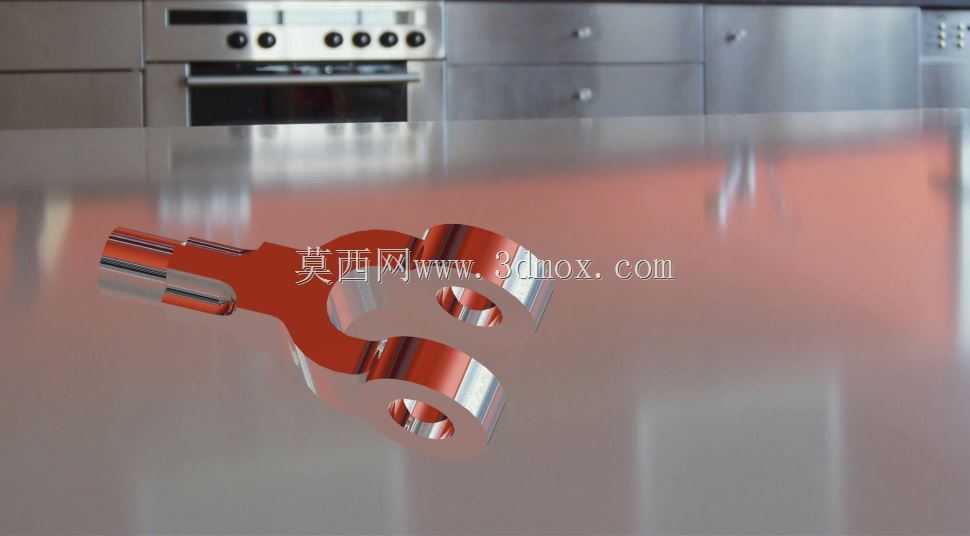

　　这类铰接关节组件多应用在需要实现小角度往复摆动、多自由度力传递的机械结构中，常见于工业机械手的末端执行器连接位、小型自动化设备的连杆传动节点、特种作业机具的活动关节处，核心作用是在两个刚性构件之间建立可相对转动的连接关系，同时传递既定方向的拉压载荷与扭矩，避免连接部位因应力集中出现断裂失效。从结构功能来看，该组件采用分体式叉形接头搭配贯穿销轴的组合形式，两侧叉耳的同轴度是设计阶段的核心管控指标，若同轴度偏差超过0.02mm，销轴装配后会出现卡滞，转动时摩擦阻力陡增，长期运行会造成销轴与孔位的偏磨，大幅缩短组件的使用寿命。销轴两端设置的限位结构采用过盈配合加端盖限位的组合方式，既可以避免销轴在往复摆动过程中出现轴向窜动，

　　也能在组件承受冲击载荷时，防止销轴从叉耳孔位脱出，保障连接可靠性。设计过程中，首先要根据应用场景的额定载荷确定叉耳的厚度与销轴直径，按照材料的许用剪切应力、挤压应力做校核计算，比如当组件用于传递1200N的径向载荷时，选用40Cr调质处理的销轴，直径需匹配到12mm，叉耳的单耳厚度不小于8mm，才能保证在1.5倍过载工况下不出现塑性变形。外形尺寸方面，叉形接头的开口宽度需要匹配对接构件的连接端厚度，预留0.2-0.3mm的装配间隙，避免装配时出现干涉，销轴的伸出端长度要控制在超出叉耳外端面1.5-2mm，既满足限位结构的安装空间要求，也不会因为伸出过长造成周边构件的运动碰撞。安装边界上，

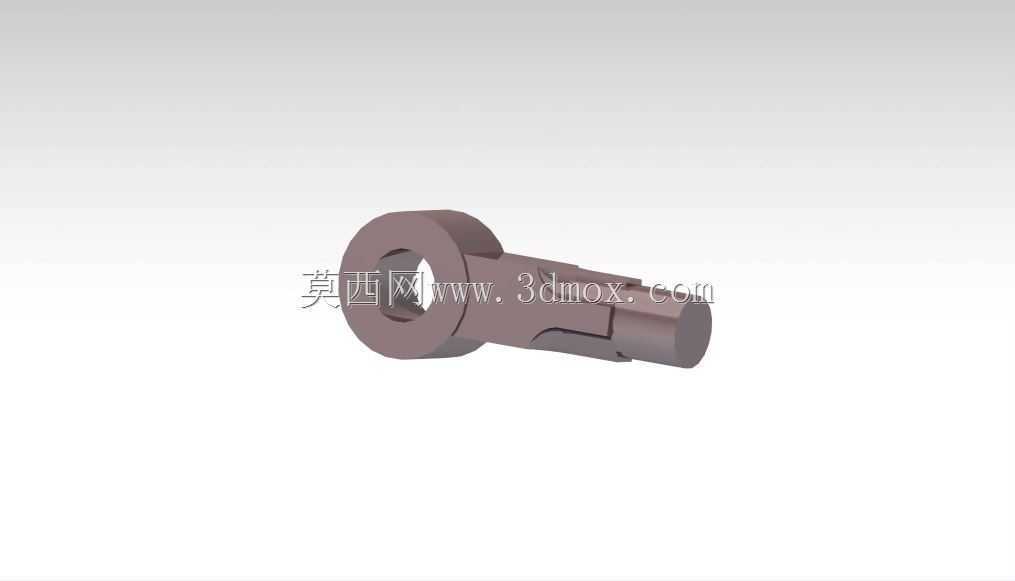

　　组件的两个连接端分别设置了适配不同安装形式的接口，一端为带定位平面的柱形插接端，可插入对应构件的安装孔后通过径向顶丝固定，另一端为扁形插接端，可嵌入对接构件的开槽内通过横向销钉锁紧，两种接口形式都能实现快速拆装，方便设备后期的维护更换。在转动副的配合精度设计上，销轴与叉耳孔位采用H7/g6的间隙配合，既保证转动的灵活性，也将配合间隙控制在合理范围，避免间隙过大造成传动过程中的回程误差，影响设备的运动精度。组件表面的红色涂覆层不仅是外观标识，更采用了环氧类防腐涂层，可适应多粉尘、轻度腐蚀的工业作业环境，避免基体材料长期暴露出现锈蚀，导致转动副卡滞。实际应用中，这类关节组件的摆动角度通常被限制在±35°范围内，若超出设计摆角，

　　叉耳的根部会与对接构件发生刚性碰撞，造成结构变形，因此在配套结构设计时，需要在摆角极限位置设置硬限位，分担关节组件的冲击载荷。建模过程中，需要重点关注叉耳根部的圆角过渡设计，圆角半径不小于2mm，避免直角过渡造成的应力集中，根据有限元应力分析结果，叉耳根部是整个组件的应力最高区域，合理的圆角设计可将该区域的峰值应力降低30%以上，显著提升组件的疲劳寿命。销轴与叉耳接触的表面需要做高频淬火处理，表面硬度达到HRC45-50，提升耐磨性能，降低长期转动过程中的磨损量，保证组件在额定生命周期内的配合精度不出现明显衰减。
