电力变压器侧装式密封扫盖结构设计

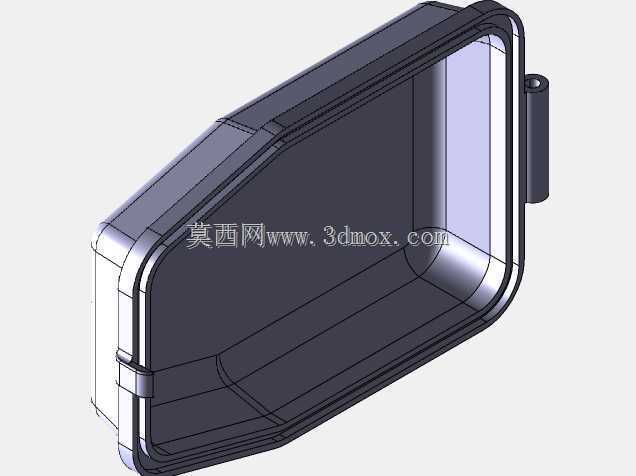

　　在输配电系统的电力变压器装配环节，外露腔体的防护密封一直是影响设备户外运行可靠性的关键细节，这款扫盖正是配套电力变压器侧边腔体的防护部件，主要作用是覆盖变压器本体上的工艺检修口、接线腔或者分接开关操作腔的外露开口，避免户外运行时雨水、粉尘、虫蚁进入腔体内部，造成绝缘性能下降、接线端子锈蚀、操作机构卡涩等常见故障。从结构形态来看，这款扫盖采用了带翻边的深腔式壳体设计，整体轮廓为适配变压器箱体侧边斜向安装面的不规则多边形，一侧做了斜切收边处理，刚好贴合变压器箱体的倾斜外壁，不会和周边的散热翅片、接线端子排产生安装干涉。盖体边缘做了整圈的加厚凸沿，这个结构是为了嵌装密封橡胶条预留的安装位，装配时凸沿内侧嵌入截面为矩形的耐油硅橡胶密封条，

　　通过盖体与箱体安装面的压紧力让密封条产生30%左右的压缩变形，实现IP65级别的密封防护效果，完全满足户外露天安装的变压器长期经受雨淋、扬尘、温差变化的使用要求。盖体外侧伸出的带孔圆柱凸台是安装铰接支座，这个结构让扫盖不需要完全拆卸就能完成腔体内部的操作，检修时松开另一侧的快拆螺栓，扫盖可以绕铰接轴旋转开启，避免高空作业时拆卸下来的盖板坠落遗失，也能减少现场作业的零件管理难度。从设计思路上看，这款扫盖没有采用规则的矩形或者圆形结构，而是完全匹配变压器箱体的安装面轮廓做随形设计，一方面可以最大限度缩小盖板的整体尺寸，减少材料用量降低零件自重，另一方面也能避开箱体表面的加强筋、焊接凸点等结构，不需要在箱体上额外做避让加工，

　　降低箱体的生产制造成本。盖体的壁厚做了均匀化处理，整体壁厚保持在2.5mm左右，翻边和铰接支座位置做了局部加厚到4mm，既保证了整体结构刚度，在承受螺栓压紧力、户外风压、积雪载荷时不会产生翘曲变形，又不会因为壁厚不均导致注塑或者压铸生产时出现缩痕、气孔等成型缺陷。安装边界方面，这款扫盖的铰接孔中心到密封面的垂直距离为12mm，铰接孔内径为8mm，适配标准的M6铰接销轴，盖体另一侧预留了2个M5的螺栓安装孔位，孔位中心距密封面的距离同样为12mm，和铰接侧保持同一压紧平面，保证密封条受力均匀不会出现局部密封失效。盖体的内腔深度为35mm，刚好可以容纳腔体外露的接线端子、操作手柄等突出部件，

　　不会因为盖板安装挤压内部元件造成绝缘破损或者操作卡滞。在实际工程应用中，这类扫盖通常采用阻燃ABS或者压铸铝合金作为生产材料，阻燃ABS材质的版本多用于室内安装的干式变压器，重量轻绝缘性能好，压铸铝合金材质的版本多用于户外油浸式变压器，耐候性更强抗老化寿命更长。设计时还特意在盖体的斜切边缘做了R3的圆角过渡，既避免了锐边在安装检修时划伤作业人员，也能减少应力集中，在低温环境下受到外力冲击时不会出现边角开裂的问题。和传统的平板式盖板相比，这种带翻边的深腔扫盖密封面更长，雨水顺着盖体流下时会顺着翻边外沿滴落，不会顺着密封面的缝隙渗入腔体内部，密封可靠性比平板盖板提升40%以上，同时铰接式的安装结构也让现场检修的作业时间缩短60%，不需要多人配合托举盖板对位安装，单人就能完成开启和闭合操作。在三维建模过程中，这类随形结构的零件需要先提取变压器箱体安装面的曲面轮廓作为设计基准，再依次偏移出密封面、壁厚、安装凸台等特征，所有的安装孔位都要和箱体上的预埋螺母位置做同轴度校验，避免装配时出现孔位错位无法安装的问题，铰接支座的位置还要做运动仿真校验，确认盖板旋转开启时不会和箱体上的其他部件产生运动干涉，最大开启角度可以达到110度，完全满足内部操作的空间需求。
