直角安装L型带孔定位连接支座结构

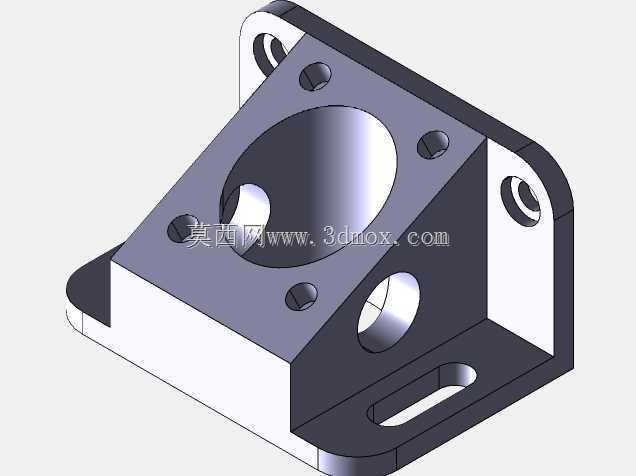

　　这款直角结构的连接支座，在工业装配场景里主要承担垂直面之间的部件转接、定位与载荷传递作用，常见于自动化生产线的型材框架拼接、小型动力单元的安装固定、检测工位的传感器支架搭建，以及小型机电设备的壳体内部支撑场景，能够在两个互相垂直的安装面之间建立稳定的刚性连接，避免悬臂安装带来的结构形变问题。从结构设计逻辑来看，主体采用等厚板材弯折加局部机加工的工艺思路，两个互相垂直的安装臂厚度保持一致，保证两个方向的抗弯模量匹配，不会出现单侧结构强度冗余或者不足的问题。其中水平安装臂上开设了长圆形的调节腰孔，安装时可以沿着腰孔长度方向微调支座的固定位置，抵消装配过程中的孔位累计误差，不需要在安装基座上额外加工可调结构，

　　降低了配对安装面的加工精度要求；垂直安装臂的端部延伸出带安装孔的凸耳结构，凸耳上的通孔为沉孔设计，装配时螺栓头可以完全沉入沉孔内部，不会突出安装面，避免与相邻安装部件产生运动干涉。支座的中心位置开设了大直径的贯通圆孔，这个孔主要用于穿过传动轴、气路管路或者电缆线束，也可以作为轴承、衬套的安装定位孔，当作为轴承座使用时，孔的内壁预留了足够的配合公差带，可以直接与标准件的外圈形成过渡配合，不需要额外加装轴套。大孔周围均匀分布的四个小直径螺纹孔，用于固定端盖、限位挡板或者外接功能附件，孔位的分布圆直径参考了通用小型传动件的安装尺寸标准，能够适配市面上多数同规格的端盖标准件，减少定制配件的加工成本。侧面垂直臂上开设的横向贯通孔，

　　用于穿装锁紧销或者调节螺杆，当支座需要沿垂直方向调整高度时，可以配合不同高度的销孔实现档位式固定，也可以穿装顶丝对穿过中心孔的轴类零件进行径向锁紧，防止轴件工作时出现轴向窜动。从安装边界尺寸来看，两个安装臂的外边缘都做了圆角过渡处理，避免锐边在装配时划伤操作人员，也减少了应力集中导致的支座断裂风险，整体的外形包络尺寸控制在小型安装空间的适配范围内，不会占用过多的设备内部安装空间，支座的所有安装孔位都做了倒角处理，既可以引导螺栓顺利穿入，也能去除孔口的加工毛刺，避免装配时铁屑落入配合面影响安装精度。在实际选型使用时，需要注意支座的承载能力与板材厚度直接相关，这款结构的板材厚度适配静态载荷下的轻载安装场景，

　　如果用于有振动冲击的动力部件安装，可以在现有结构基础上在两个直角臂之间增加加强筋结构，提升整体的抗振性能；安装时优先将带腰孔的臂与固定基座连接，带凸耳的臂与待支撑的活动部件连接，方便后期调整部件的相对位置，中心大孔如果用于穿装线束或者管路，需要在孔口加装橡胶护圈，避免长期摩擦损坏线缆外皮或者管路外壁。整个结构的建模过程遵循了从安装基准出发的设计逻辑，先确定两个垂直安装面的基准平面，再依次绘制各个孔位的轮廓，通过拉伸、切除命令完成主体结构，最后对锐边进行倒圆角处理，所有孔位的位置尺寸都标注了相对于基准面的形位公差，保证加工时的位置精度能够满足装配要求，建模时预留的工艺倒角和沉孔结构，也完全匹配常规机加工的工艺要求，不会出现无法加工的结构特征。
