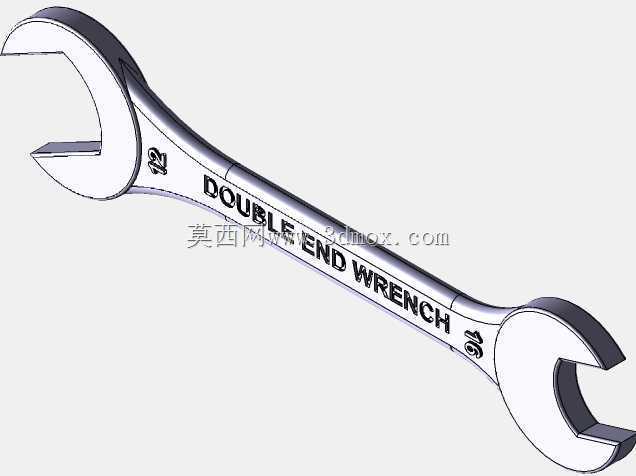

双头开口呆扳手高精度三维结构设计

　　日常设备运维、装配产线、机加工工位里，双头开口呆扳手是出镜率最高的手动紧固工具之一，不管是小到电子设备组装工位的紧固件拆装，还是大到通用机械设备的日常检修、管路法兰连接副的预紧调整，都能看到这类工具的使用场景，它不需要配套复杂的动力源，纯手动操作就能完成不同规格外六角、方头紧固件的拧紧与松卸作业，在狭窄操作空间、无供电的野外检修场景下，适配性远高于动力类紧固工具。

　　这款双头开口扳手的结构设计，完全围绕手动紧固的实际受力需求展开，两端分别适配两种不同规格的紧固件开口尺寸，作业时不需要频繁更换工具就能完成两种规格螺栓螺母的操作，有效减少工位工具配备数量，降低运维、装配过程中换工具的时间损耗。扳体整体采用长条形直柄结构，力臂长度经过受力校核，既保证手动施加扭矩时能达到常规紧固件的预紧力要求，又不会因为力臂过长导致扳手整体重量过大，长时间握持作业不容易产生手部疲劳。扳体与两端开口的过渡位置做了圆弧加厚处理，避免紧固施力时应力集中导致扳体断裂、开口崩裂的问题，开口的夹持面做了精准的尺寸公差控制，与标准外六角紧固件的对边尺寸匹配度极高，施力时不会出现打滑、圆角的问题，既能保护紧固件的棱角不受损伤，也能避免打滑导致的操作人员手部磕碰风险。

　　从外形尺寸与安装边界来看，这款扳手的整体长度适配常规手动操作的握持范围，柄部宽度符合成年人手部握持的人机工程尺寸，握持位置没有尖锐棱角，表面做了平滑过渡处理，长时间握持不会硌手。两端开口的外轮廓做了收窄设计，能伸入部分沉头紧固件、狭窄安装空间内完成作业，不会因为开口外侧轮廓过大干涉周边的零部件，在设备内部紧凑布局的紧固件拆装场景下，这种收窄轮廓的开口设计适配性更强。扳体的厚度经过优化，既保证整体的结构强度满足额定扭矩下的受力要求，又能适配部分薄型安装空间内的紧固件操作，不会因为扳体过厚无法卡入紧固件位置。

　　设计过程中，首先针对目标适配的紧固件规格确定两端开口的对边尺寸，按照紧固件的公差带匹配开口的加工公差，保证夹持间隙处于合理范围，间隙过小会导致卡入紧固件困难，间隙过大则容易出现打滑、磨损紧固件棱角的问题。力臂长度的计算结合了常规成年人手动施力的上限，以及对应规格紧固件的推荐预紧扭矩，确保正常施力下既能达到预紧要求，又不会因为扭矩过大拧断螺栓或者损坏扳手。扳体的截面采用中间厚、边缘薄的渐变结构，在保证受力核心区域结构强度的同时，尽可能降低整体重量，减少材料消耗。开口位置的受力面做了局部强化的结构设计，对应紧固件棱角接触的位置做了微小的倒角处理，既可以避免应力集中，也能在紧固件存在轻微尺寸偏差时顺利卡入。

　　在实际使用场景中，这类双头开口扳手常配套在设备随机工具箱、运维班组工具包、装配线工位工具架上，针对不同行业的使用需求，不同规格的双头扳手可以覆盖从M4到M24甚至更大规格的常规紧固件作业，相比单头扳手，它的工具集成度更高，针对常见的两种相邻规格紧固件配套使用的场景，比如设备接线端子、管路支架、通用机壳连接等位置，往往会搭配两种固定规格的螺栓，一把双头扳手就能完成全部拆装作业，不需要在工具堆里反复翻找对应规格的单头扳手，大幅提升作业效率。同时这种直柄结构的扳手，在需要快速转动紧固件的场景下，可以用手指勾住扳体尾部快速摆动，相比棘轮扳手、套筒类工具，在无负载空转阶段的操作灵活性更高，适合长螺纹紧固件的快速拆装作业。

　　建模过程中，针对扳体的曲面过渡做了连续的曲率处理，所有棱角位置都做了符合实际加工工艺的圆角，不存在建模过程中容易出现的尖锐边、零厚度面等问题，完全匹配实际五金工具的冲压、铣削加工工艺，既可以用于工具类产品的设计研发迭代，也可以作为装配场景、运维培训场景的三维可视化素材，用于模拟工具操作过程、校验工具与设备结构的操作空间干涉情况，在设备设计阶段就可以通过配套工具的三维模型，提前验证紧固件位置的操作空间是否足够，避免设备加工完成后出现工具无法伸入、无法完成紧固件拆装的设计缺陷。
