带内齿圈的法兰式传动连接构件结构

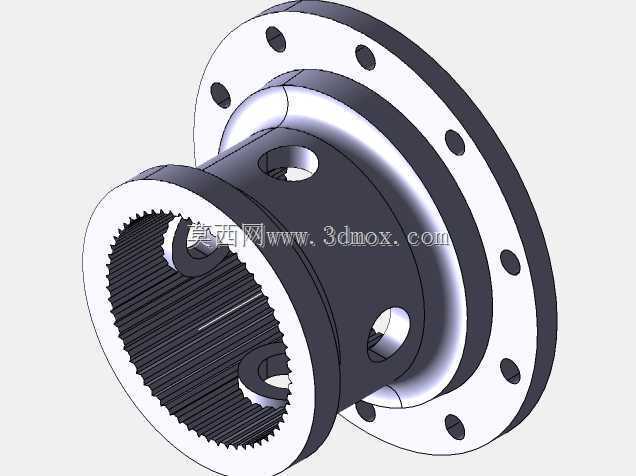

　　该传动连接构件主要应用于重载动力传输场景，常见于工程机械行走驱动、重型设备减速机构输出端、动力总成的扭矩传递环节，承担着连接动力输出轴与从动负载、同时实现径向定位与扭矩平稳传递的核心作用。从结构功能来看，构件一端为带均布安装孔的法兰盘结构，法兰端面加工有定位止口，安装时可与对接部件的止口面贴合，保证同轴度误差控制在机械传动允许的范围内，法兰盘上的通孔沿圆周均匀排布，可穿入高强度螺栓实现与对接部件的刚性连接，避免传动过程中出现连接松动、偏载的问题。构件主体为筒状结构，内部加工有完整的内齿圈，齿形为渐开线齿形，加工精度满足中重载传动的啮合要求，内齿圈可与外部的太阳轮、行星轮组成行星传动结构，也可直接与外花键轴配合实现扭矩传递，

　　齿面经过结构优化，可在传递大扭矩时降低齿面接触应力，减少啮合过程中的冲击载荷，提升传动平稳性。筒身部分开有多个径向通孔，这些孔并非减重设计，而是用于安装行星轮的销轴，或是作为润滑油路的通油孔，保证传动过程中齿面能够得到充分润滑，同时可容纳传动过程中产生的金属磨屑，避免磨屑进入啮合面造成齿面拉伤。从设计思路来看，该构件将法兰连接结构与内齿圈传动结构整合为一体，减少了传统分体式结构中连接法兰与内齿圈之间的装配环节，消除了分体装配带来的同轴度误差，同时提升了整体结构的刚性，可承受更大的冲击载荷。设计过程中需要重点控制内齿圈的分度圆与法兰止口的同轴度，以及法兰安装端面与内齿圈轴线的垂直度，否则会造成传动过程中齿面偏载，加速齿面磨损，

　　甚至出现断齿故障。外形尺寸方面，法兰盘的外径根据连接螺栓的规格、数量以及所需传递的扭矩大小确定，安装孔的节圆直径需要与对接部件的安装孔位完全匹配，避免现场安装时出现孔位错位的问题；筒身的长度需要根据内部啮合齿轮的轴向宽度、以及安装空间的轴向边界确定，保证内齿圈与配合齿轮的啮合长度满足扭矩传递要求，同时不会与周边部件发生运动干涉；筒身的径向通孔位置需要避开应力集中区域，孔边做倒角处理，减少应力集中带来的结构开裂风险。安装边界上，该构件安装时需要保证法兰端面与对接面完全贴合，止口配合间隙控制在公差允许范围内，连接螺栓需要按照规定的扭矩对角拧紧，避免法兰面受力不均出现翘曲；内齿圈与配合齿轮的啮合侧隙需要调整到设计要求范围内，

　　侧隙过大会造成传动冲击、换向噪音大，侧隙过小会导致齿面润滑不足、运转卡滞。在实际应用中，这类集成式传动连接构件相比分体式结构，装配效率更高，结构刚性更好，更适合在空间紧凑、载荷波动大的传动场景中使用，比如重型车辆的轮边减速机构、工程设备的回转驱动机构、大型输送机的驱动端连接部位，能够在长期交变载荷下保持稳定的传动性能，减少设备的维护频次。建模过程中需要重点还原内齿圈的渐开线齿形参数、法兰安装孔的位置度、筒身径向孔的相对位置，以及各配合面的尺寸公差，保证模型能够直接用于后续的工程分析、装配干涉检查以及生产加工参考，避免建模时出现齿形参数错误、安装孔位偏移等问题，影响后续的实际使用。
