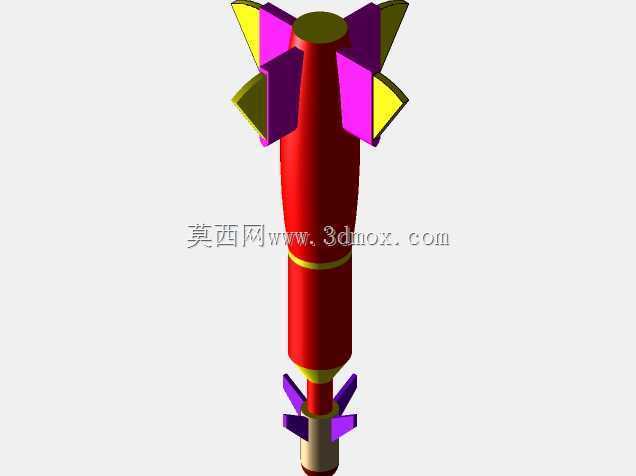

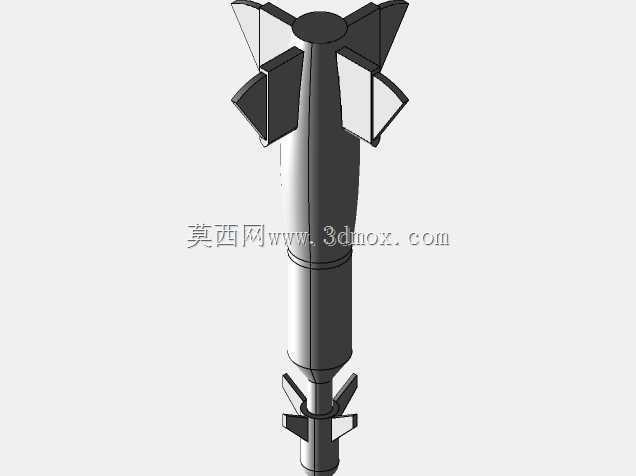

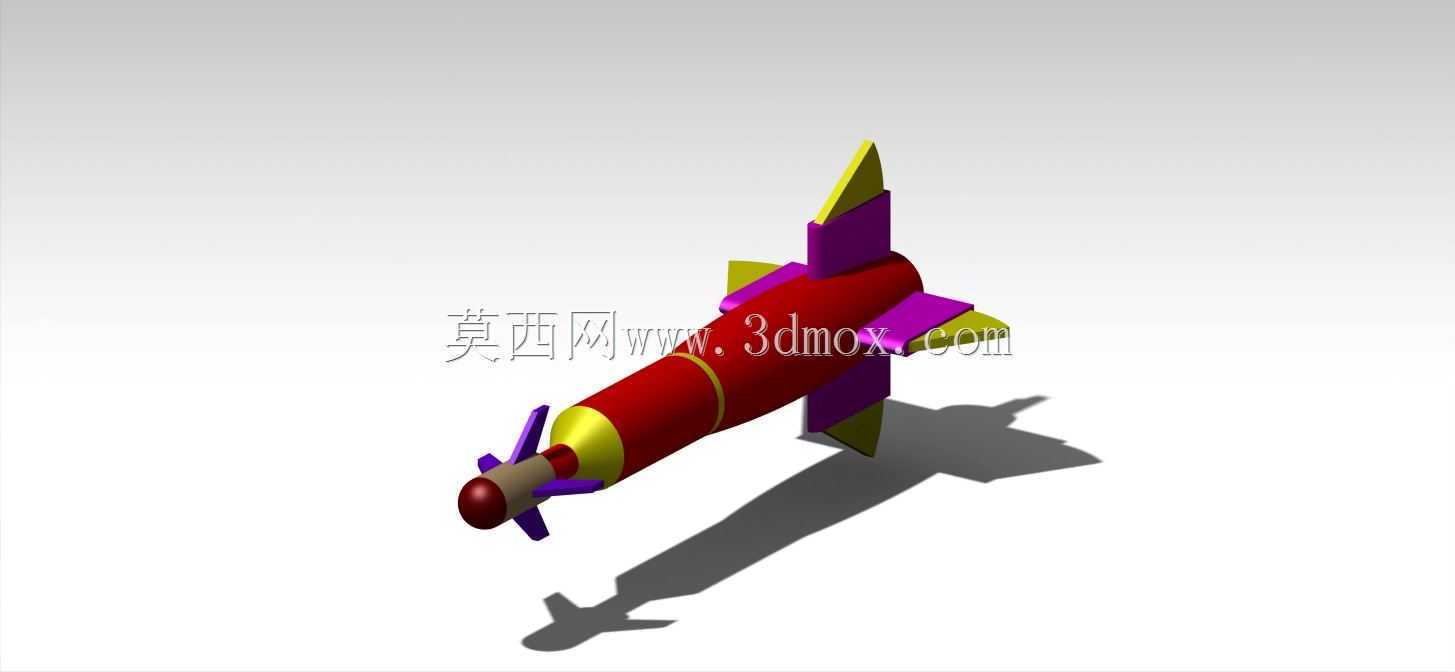

激光制导导弹结构三维数字建模

　　本次建模的激光制导导弹结构，核心围绕近程战术精确打击场景的装备构型展开，在结构设计阶段优先考虑弹体气动布局与制导组件的安装适配性，没有照搬量产装备的涉密参数，而是基于公开的气动布局逻辑完成全结构的数字还原。弹体头部采用半球形整流罩构型，这部分结构在实际应用中需要为激光导引头提供无遮挡的视场窗口，建模时特意预留了导引头模块的安装腔室，腔体内径按照常规近程制导炸弹的导引头通用尺寸设定，可兼容半主动激光制导的接收组件安装，整流罩与弹身的连接段采用锥形过渡，既能够降低飞行过程中的头部激波阻力，也能为引信组件预留环形安装空间。弹身主体采用等直径圆柱段设计，这部分是战斗部与固体火箭发动机的主要容纳舱段，建模时将圆柱段的长径比控制在合理区间，

　　既保证战斗部的装药量空间，也兼顾发动机药柱的装填长度需求，弹身外壁的环形凸起对应实际装备中的弹体连接框，是分段弹身的对接定位结构，建模时还原了连接框的台阶定位特征，可用于后续模拟弹体分段装配的干涉检查。弹体尾部的稳定翼面采用X型布局设计，四片尾翼沿弹身周向均匀分布，每片尾翼都设置了后掠角，这种设计能够在跨音速飞行阶段提升弹体的航向稳定性，降低尾翼的颤振风险，尾翼与弹身的连接部位还原了安装座的凸台结构，可用于模拟尾翼的装配定位与角度调整，尾翼的翼面厚度按照薄壁结构的工艺特性设定，边缘做了倒角处理，符合实际加工中的工艺要求，避免锐边带来的应力集中问题。弹体头部后侧的小型气动面是舵面结构，对应制导系统的执行机构，

　　建模时还原了舵面与弹身的转动副安装空间，可用于后续开展舵面偏转的运动仿真，验证舵面偏转过程中与弹体、相邻结构的干涉情况。从安装边界来看，该模型的整体尺寸适配常规的轻型机载挂架、地面发射筒的安装接口，弹体的最大外径控制在常规小型战术导弹的通用尺寸范围内，可兼容多平台的挂载适配需求，弹体质心位置按照气动布局的配平要求设置在弹身中部靠前位置，能够保证飞行过程中的静稳定度，避免出现飞行失稳的问题。在建模过程中，所有结构的倒角、拔模斜度都按照实际加工工艺要求设置，弹体的分段连接面都预留了密封结构的安装槽位，尾翼与舵面的安装座都设置了定位销孔特征，能够直接用于后续的工程化出图与3D打印验证，也可作为制导兵器结构教学的演示模型，

　　帮助从业者理解激光制导导弹的基本结构组成与气动布局逻辑。不同于追求外观效果的外观模型，本次建模还原了弹体内部的舱段划分逻辑，从头部到尾部分别为导引头舱、引信战斗部舱、发动机舱、舵机控制舱，每个舱段之间都设置了隔框结构，隔框上预留了线缆穿过的通孔，符合实际装备的布线需求，能够为相关的结构设计工作提供构型参考，也可作为气动仿真的基础模型，用于模拟不同飞行姿态下的弹体受力情况。
