离心泵径向叶轮三维结构设计

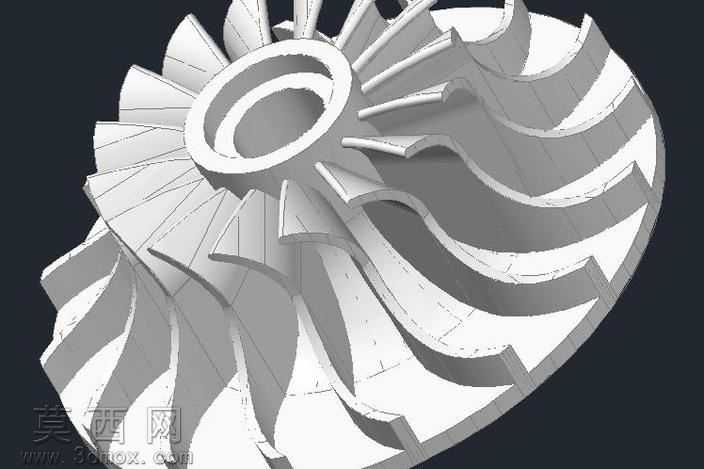

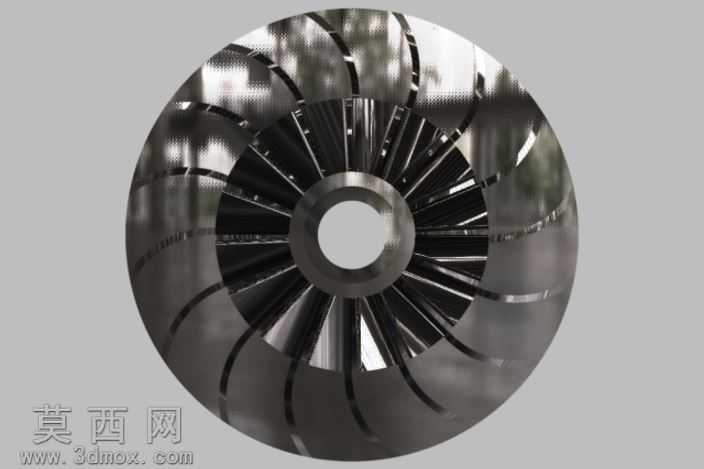

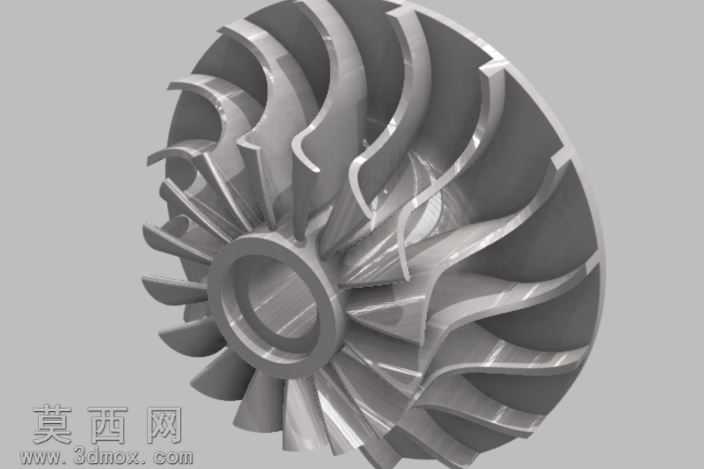

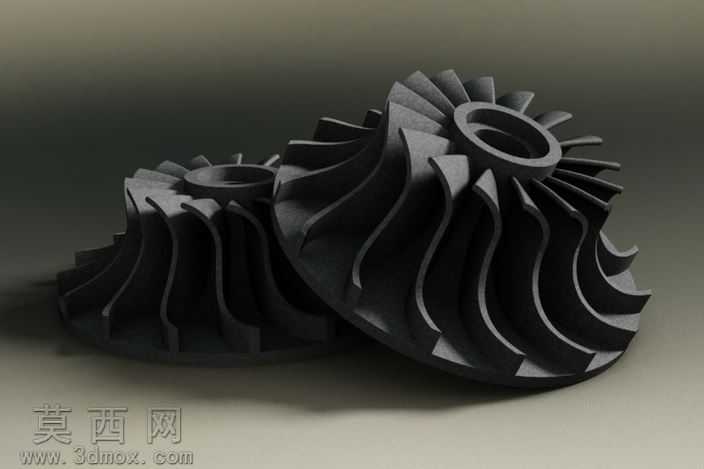

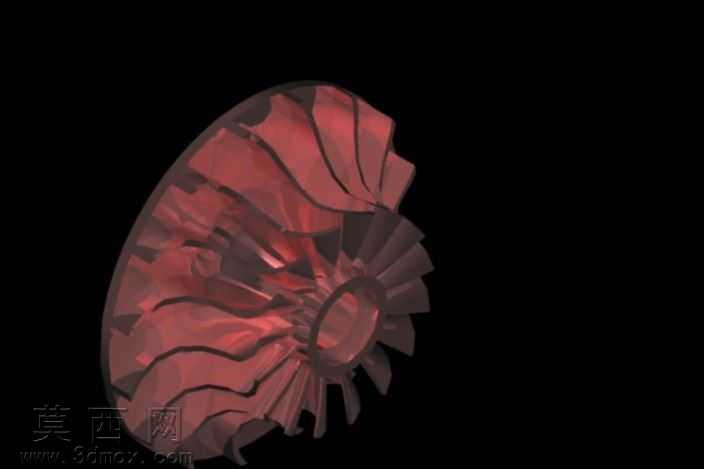

本作品为离心泵核心部件径向叶轮的三维建模设计，建模过程严格遵循水力机械设计规范，首先基于离心泵的设计流量、扬程、转速等核心工况参数，通过速度系数法完成叶轮的水力参数计算，确定叶轮进口直径、出口直径、叶片出口宽度、叶片进出口安放角、叶片包角等核心尺寸参数，为三维建模提供精准的尺寸依据。建模阶段采用参数化建模思路，首先绘制叶轮的旋转基体草图，通过旋转特征生成叶轮的前后盖板与轮毂基础实体，随后针对叶片的复杂空间曲面造型，先在多个垂直于叶轮轴线的截面上绘制叶片型线点位，通过样条曲线拟合生成光滑连续的叶片翼型截面，再通过放样特征生成单张叶片的曲面实体，之后通过圆周阵列特征完成全部叶片的均匀排布，保证所有叶片的安装角度、型线精度完全一致，避免因叶片造型误差导致的水力性能偏差与运行振动问题。建模过程中对叶片与前后盖板的连接位置做了圆角过渡处理，消除应力集中点，同时优化流道表面的顺滑度，减少流体在流道内的沿程阻力与局部涡流损失。材质设计上根据离心泵的输送介质差异预留了材质适配接口，可根据使用场景匹配铸铁、铸钢、青铜、黄铜、铝合金或工程塑料等不同材质属性，渲染阶段针对金属材质叶轮设置了对应的金属粗糙度、反射率参数，还原金属加工后的表面质感，清晰呈现叶片的曲面弧度、轮毂的安装定位结构、前后盖板的厚度分布等细节。结构设计上充分考虑叶轮的实际装配需求，轮毂位置预留了与驱动轴配合的轴孔以及键槽安装位，可匹配平键连接的传动需求，部分应用场景下也可调整为螺纹连接结构适配不同的泵型安装要求。整个叶轮的流道设计采用后弯式叶片构型，能够在叶轮高速旋转时将来自叶轮中心的流体持续向外加速，将马达输入的机械能高效转化为流体的压力能与动能，流道截面从进口到出口呈现均匀扩散的形态，有效降低流体在流出叶轮时的扩散损失，提升泵的整体运行效率。建模完成后对叶轮的整体结构做了干涉检查，确保叶片与盖板、轮毂之间无重叠错位，所有装配尺寸符合公差要求，可直接用于后续的工程图生成、数控加工编程或者流体仿真分析使用，能够为离心泵的整机设计、性能优化提供精准的三维模型支撑。
