单缸内燃机驱动离心式风机泵结构设计

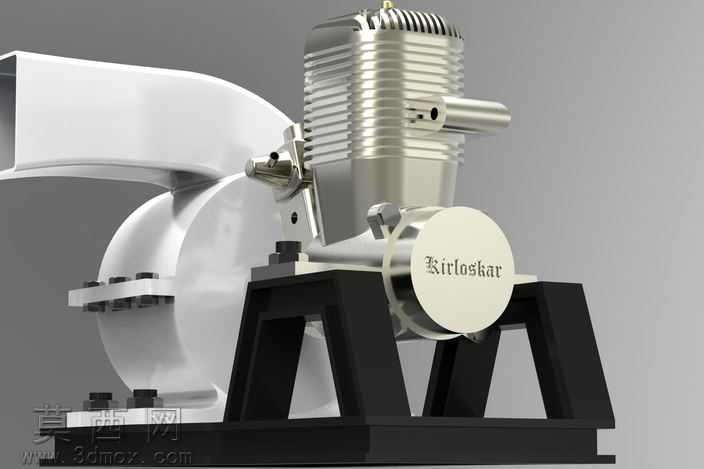

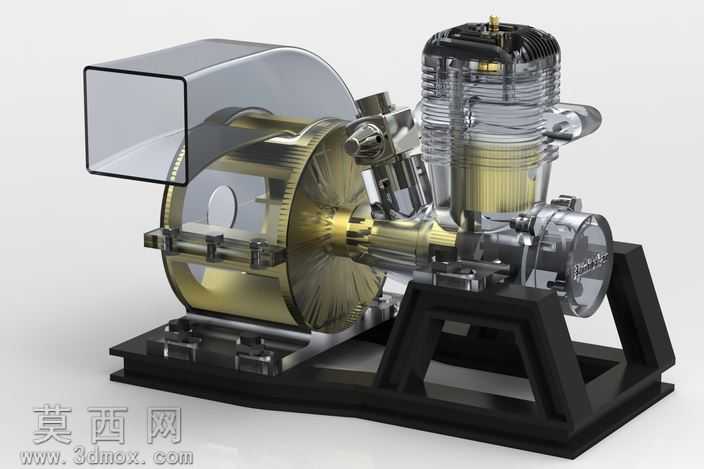

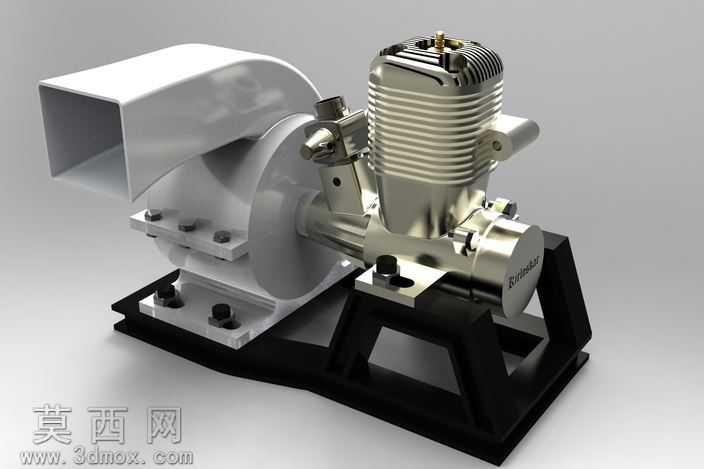

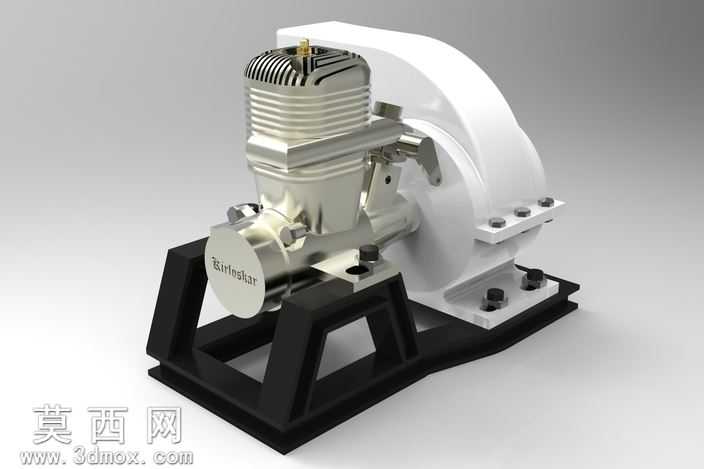

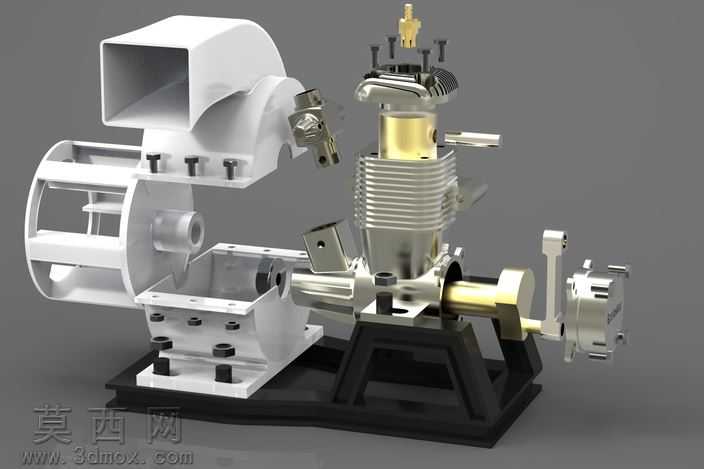

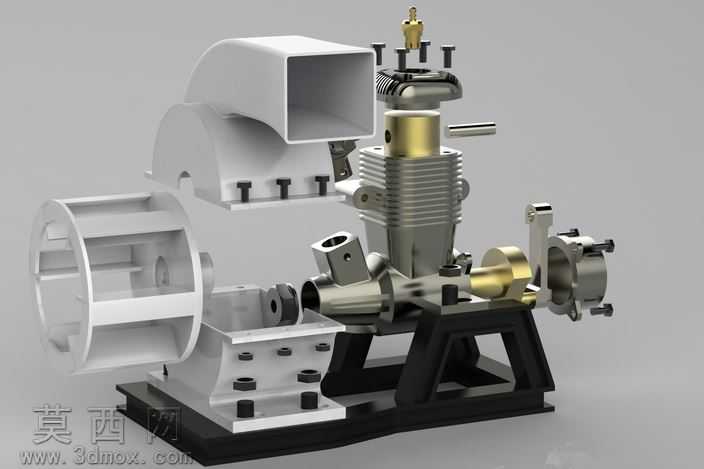

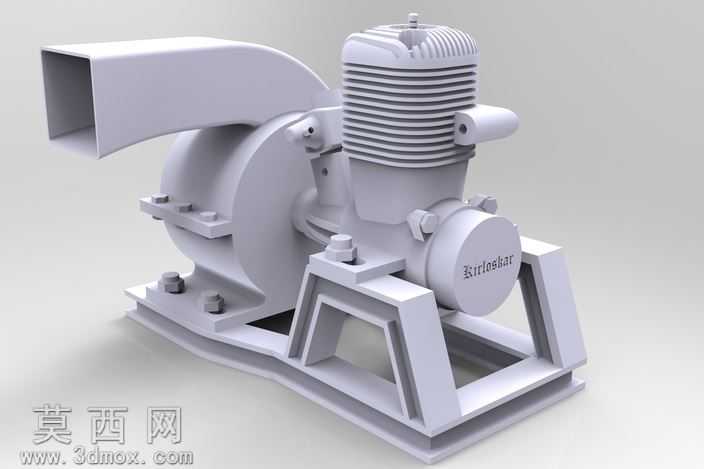

本作品为单缸内燃机直驱离心式风机泵的三维数字化设计成果，建模阶段采用自顶向下的装配设计思路，首先完成整体动力传输路径的骨架搭建，明确内燃机输出轴与风机叶轮的同轴传动关系，确保各部件装配无干涉、运动行程符合机械设计规范。建模过程中对单缸内燃机部分做了精细化结构还原：包含带散热鳍片的气缸体、透明视窗设计的气缸盖、活塞连杆组件、气门配气机构、化油器接口以及启动拉盘结构，其中散热鳍片采用阵列特征快速生成，同时保证鳍片间距、厚度符合小型内燃机的散热设计要求，气缸盖的透明材质区域单独做了面拆分，便于后续渲染时区分材质属性。风机蜗壳部分采用钣金类建模逻辑，先绘制蜗壳的型线轮廓，通过加厚、折弯特征生成方形进风口与弧形蜗壳主体，进风口处做了圆角过渡处理以降低流体入口阻力，叶轮部分采用圆周阵列生成径向叶片，叶片与轮毂的连接位置做了加强筋结构，提升叶轮高速旋转时的结构强度。传动连接部位还原了联轴器与轴承支撑结构，明确动力从内燃机曲轴输出后直接传递至风机叶轮的直驱传动形式，省略冗余传动部件以提升整体传动效率。底部安装机架采用框架式结构设计，通过型材拼接形成稳定的三角支撑结构，机架与内燃机、风机蜗壳的连接位置均设计了安装定位孔与减震垫安装位，降低设备运行时的振动传递。渲染阶段针对不同部件匹配对应材质：内燃机气缸散热部分采用磨砂铝合金材质，金属部分做了轻微的磨损做旧效果提升真实感，气缸盖透明区域采用高透亚克力材质，调整折射率与反射参数模拟工程塑料的视觉效果，风机蜗壳采用半透明磨砂工程塑料材质，可隐约观察内部叶轮结构，机架部分采用哑光黑色铸铁材质，添加细微的颗粒纹理还原铸件表面质感，金属传动部件采用抛光不锈钢材质，调整高光参数突出金属光泽。整体渲染采用工作室柔光布光，主光源从侧上方打亮设备主体，辅光源补光消除暗部死黑，添加环境反射贴图提升金属与透明材质的真实感，最终呈现的模型可直观展示该引擎风机泵的整体布局、部件连接关系与结构细节，可用于机械原理教学、设备结构展示以及相关产品的方案设计参考。
