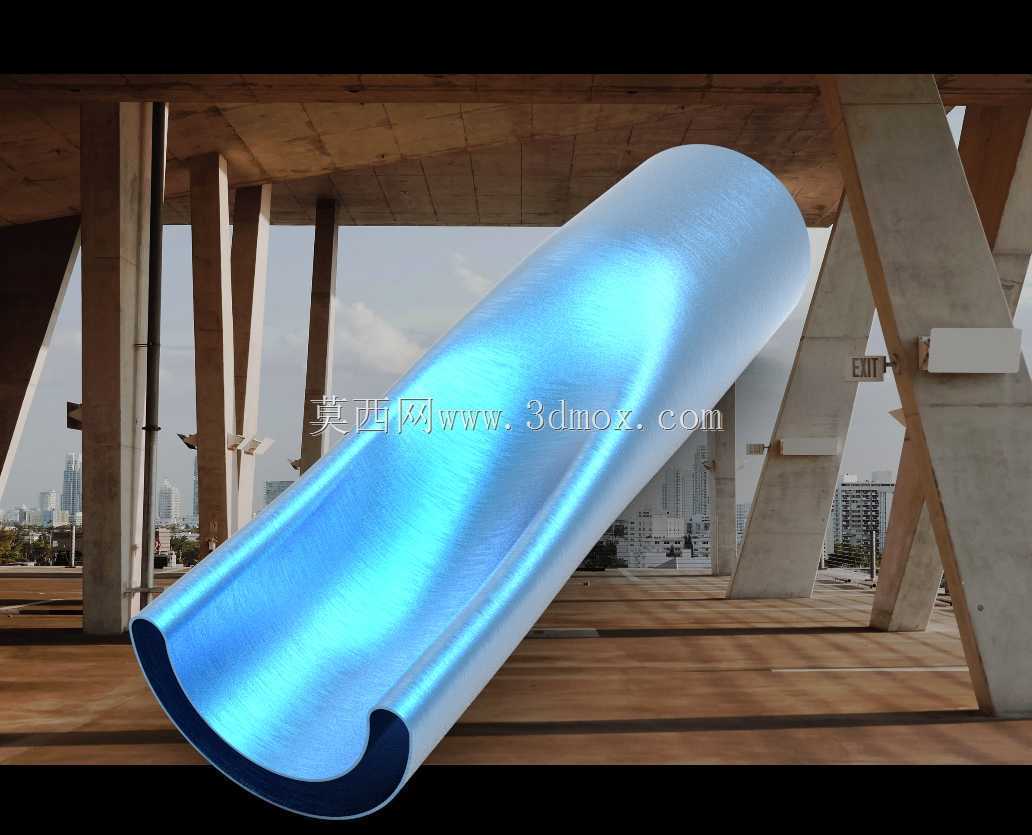

电力变压器用卷边特种金属管材结构

　　在电力变压器的内部结构布设中，这类带卷边收口的特种金属管材，主要承担绝缘介质导流、绕组端部支撑定位、局部油路导通的作用，和常规等径直管不同，其端部的卷边结构是整个设计的核心考量点。实际装配场景里，变压器油箱内部的油路走向并非完全平直，部分靠近绕组引出线的位置，需要管材端部自带限位结构，避免管材在长期油流冲击、设备运行振动的工况下出现轴向窜动，卷边结构刚好可以卡在绝缘支架的预装孔位上，不需要额外加装轴用挡圈或者焊接定位凸台，既减少了装配工序，也避免了焊接带来的焊渣残留、局部应力集中问题。从设计思路来看，这类管材的壁厚选取需要匹配变压器的运行油压，通常110kV级以下的电力变压器内部油压不超过0.1MPa，管材壁厚选取1.

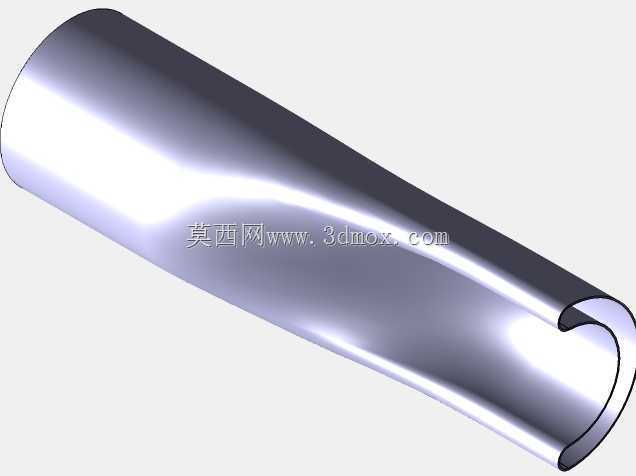

　　5-2mm即可满足强度要求，卷边部分的圆角半径控制在壁厚的1.5-2倍，防止卷边过程中出现金属层开裂、应力集中导致的疲劳破损。管材的主体段采用渐变锥度设计，并非等径圆柱结构，靠近卷边的一端直径略小，另一端直径稍大，这种锥度设计一方面是适配油箱内部不同位置的通流截面需求，在油流从宽油路进入窄油路的位置，锥度过渡可以减少油流的紊流、降低局部阻力，避免油流带电现象的产生；另一方面锥度结构也方便装配时的导向插入，工人在进行器身装配时，不需要反复调整对位，顺着锥度就能将管材插入对应的支架孔位，提升装配效率。外形尺寸方面，这类特种管材的有效长度通常根据变压器器身的轴向尺寸定制，安装边界需要注意卷边端面和相邻绕组绝缘纸筒的间隙不能小于10mm，

　　避免运行过程中热胀冷缩导致管材剐蹭绝缘层，引发绝缘破损故障；管材的外表面粗糙度控制在Ra3.2以下，不能有明显的划痕、凸起，防止局部电场集中产生局部放电。在实际使用中，这类管材的材质通常选用冷轧无缝钢管，表面经过钝化处理，避免长期在变压器油中出现锈蚀、杂质析出，影响绝缘油的介质损耗指标。卷边成型采用冷卷工艺，成型后需要进行去应力退火，消除冷加工带来的内应力，防止设备长期运行过程中卷边部位出现形变回弹，导致定位失效。和常规焊接法兰的管材连接方式相比，这种一体卷边的结构没有拼接焊缝，不存在焊缝渗漏的风险，在变压器的全生命周期运行中，密封可靠性更高，尤其是在高低温交变的工况下，焊缝位置容易因为热胀冷缩系数差异出现渗漏油，

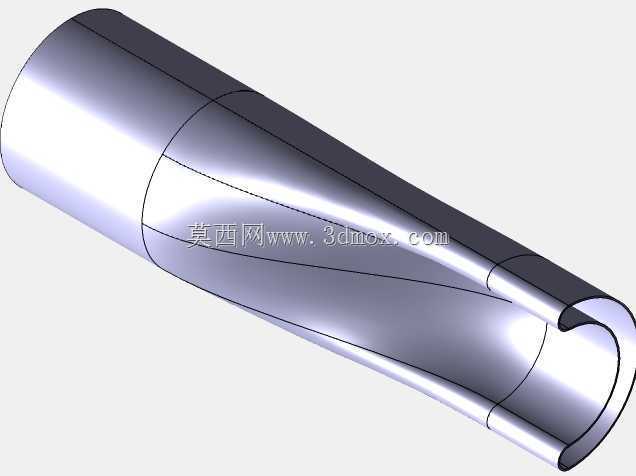

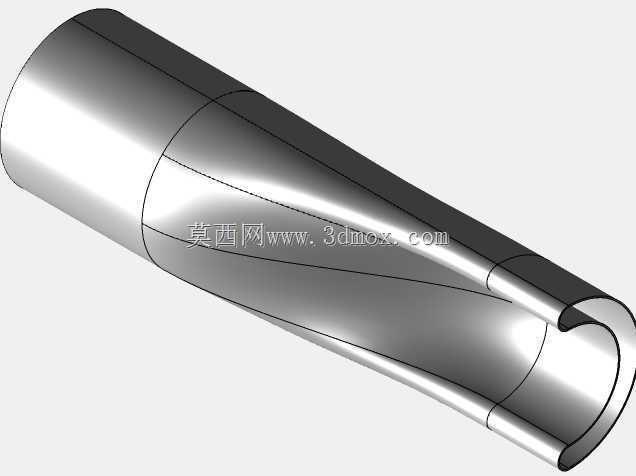

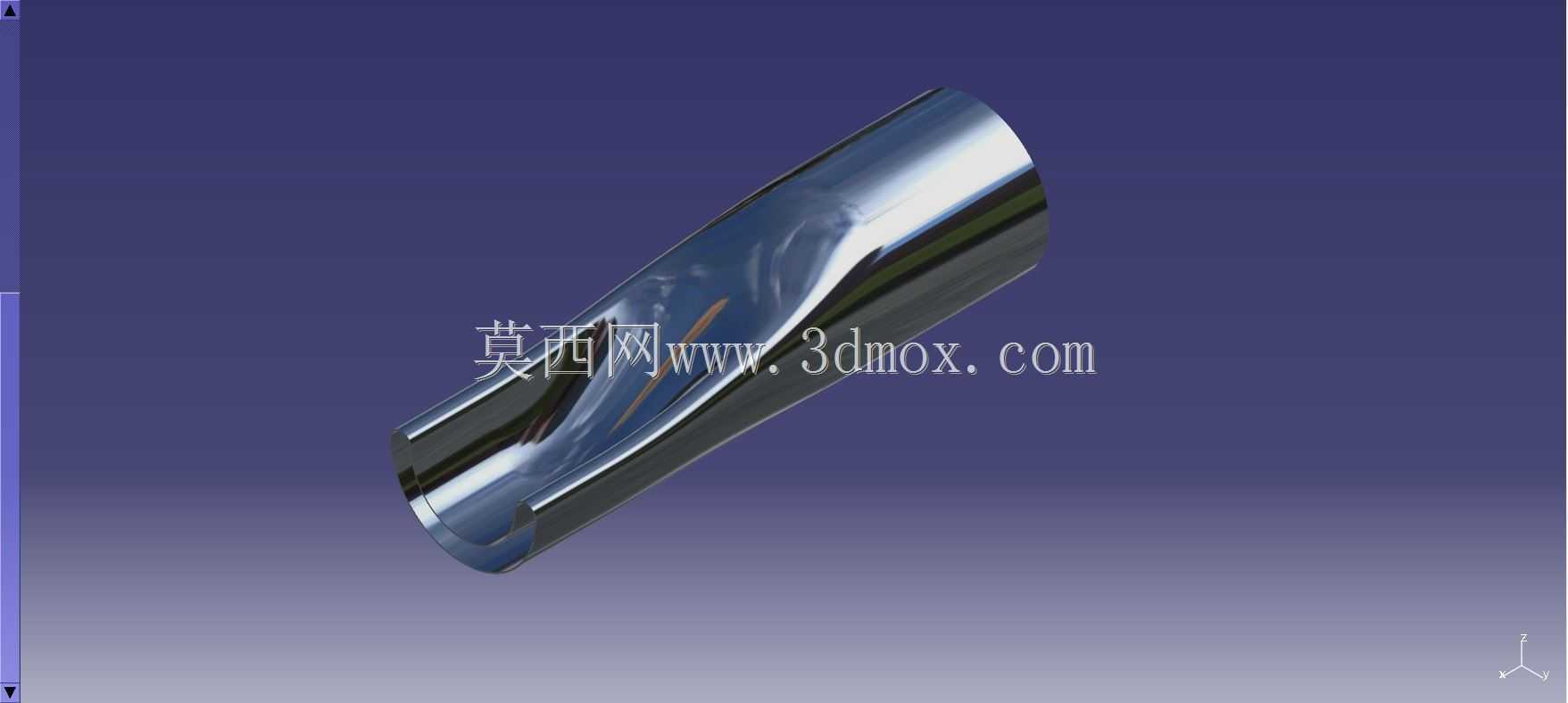

　　一体卷边结构完全规避了这个问题。设计建模过程中，需要重点关注卷边部位的曲面连续性，不能出现曲率突变，否则在实际冲压卷边的时候会出现壁厚减薄超差的问题，通常卷边部位的壁厚减薄率不能超过原壁厚的15%，否则会影响结构强度。另外管材的两端同轴度公差需要控制在0.2mm以内，保证装配时能够顺利穿过多层绝缘支架的同轴孔位，不会出现卡滞。在油道设计的匹配上，管材的通流截面需要满足对应油路的流量要求，锥度段的通流面积变化率不能超过20%，防止油流速度突变引发的压力脉动，减少设备运行的振动噪声。这类管材除了用在电力变压器的内部油路，在部分特种电抗器、换流变压器的内部结构中也有类似应用，只是根据不同设备的绝缘等级、油压参数调整壁厚、卷边尺寸和锥度比例。建模时需要注意曲面的光顺性，尤其是锥面和卷边曲面的过渡位置，要做相切约束，避免实际加工时出现应力集中点，同时安装配合面的尺寸公差要按照IT12级选取，既保证装配的便利性，又不会因为间隙过大导致定位松动。
