带安装端板的螺旋式电力绕组构件设计

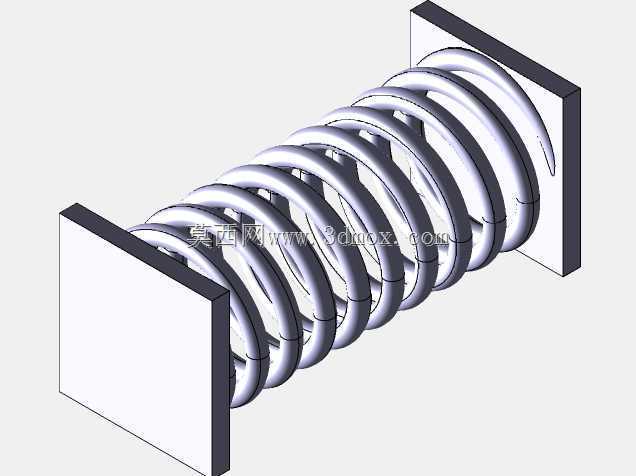

　　在输配电系统的末端变电环节，这类带双侧安装端板的螺旋绕组构件，是小容量特种变电设备里负责电磁能量转换的核心部件，常应用在工业控制回路的局部电压转换、小型成套配电装置的内置变压单元里，和常规叠片式铁芯配套的绕组不同，这种螺旋排布的线圈结构在应对短时冲击负载时，有更优的电流耐受冗余，不会因为瞬时电流波动出现绕组形变或者绝缘层破损的问题。从实际安装场景来看，两端的方形端板是整个构件的安装基准面，端板上预留的安装孔位需要和设备内部的固定支架精准匹配，端板的平面度公差要控制在0.1mm以内，避免安装后出现绕组倾斜，导致和周边铁芯、绝缘隔板的安全间隙不足，引发放电隐患。端板和螺旋线圈的衔接位置，做了嵌入式的固定结构，

　　线圈的两端出头直接从端板预设的穿线孔引出，不需要额外做线束固定支架，能减少设备内部的零散零件数量，提升装配效率。设计这类构件的时候，首先要核算的是螺旋线圈的匝间距，匝间距的大小直接决定了绕组的绝缘性能和散热效率，匝间距过小的话，高压工况下容易出现匝间击穿，匝间距过大则会浪费设备内部的安装空间，导致整体设备体积超标。线圈的截面选型要匹配额定工作电流，长期满负载运行时，线圈的温升不能超过绝缘材料的耐温等级，通常这类绕组采用的绝缘材料耐温等级为F级，长期运行温度上限为155摄氏度，设计时要预留15摄氏度的温升冗余，避免夏季高温环境下设备过载触发过热保护。螺旋线圈的绕制曲率需要经过精准计算，曲率过小会导致线圈内部的导线出现应力集中，长期运行受温度循环影响容易出现导线断裂，曲率过大则会让线圈整体的结构刚性不足，运输或者设备振动过程中容易出现匝间位移。两端的安装端板采用绝缘性能优异的环氧层压板材加工，板材的厚度根据绕组的整体重量选定，要保证在设备运输振动、短路电动力冲击的情况下，端板不会出现开裂或者形变，端板和线圈接触的位置做了圆弧过渡处理，避免尖锐边角划伤线圈外层的绝缘包膜。从安装边界来看，整个构件的径向尺寸要和配套铁芯的窗口尺寸匹配，线圈和铁芯之间要预留足够的绝缘距离，通常1kV以下的工作电压下，空气绝缘间隙不小于10mm，如果是灌封式安装的话，间隙可以缩小到5mm，间隙内填充导热绝缘灌封胶，提升整体的散热性能和结构稳定性。

　　线圈的引出线长度要根据设备内部接线端子的位置确定，引出线的绝缘层要和线圈本体的绝缘等级保持一致，引出线和端板穿线孔的位置要做密封处理，避免粉尘、水汽从穿线孔位置进入线圈内部，影响绝缘性能。在实际工况中，这类螺旋绕组构件还要承受短路电流产生的电动力冲击，短路瞬间的电动力可以达到额定工况下的数十倍，所以线圈的绕制紧实度要满足要求，匝间可以采用绝缘绑扎带做间隔固定，和两端端板的衔接位置要做加固处理，避免短路冲击下线圈出现轴向窜动。很多现场运维的故障案例里，小容量变电设备的绕组损坏，大多是因为安装固定不牢，长期受设备振动影响出现匝间绝缘磨损，或者是安装间隙不足导致的局部放电，所以在设计阶段就要把安装公差、绝缘间隙、

　　结构刚性这些因素都考虑到位，不能只单纯满足电气参数要求。另外这类构件的散热设计也很关键，螺旋结构本身的匝间空隙可以形成自然对流的风道，设备内部的散热气流可以顺着匝间空隙流过，带走线圈运行产生的热量，如果是密闭式设备的话，还要在线圈和端板之间预留导热路径，把线圈的热量通过端板传导到设备外壳上，提升整体散热效率。设计建模的时候，要精准还原每一圈线圈的曲率和位置，不能用简化的螺旋线直接扫描生成，要考虑实际绕制过程中导线的形变余量，因为实际绕制的时候，导线受张力影响会有轻微的截面形变，建模时预留的装配公差要匹配实际加工工艺，避免生产出来的零件和铁芯、支架无法装配。端板上的安装孔位要和设备整体的安装基准统一，孔位的位置度公差控制在0.05mm以内，保证装配的时候不需要额外修配就能直接安装。线圈两端的出头位置要做明显的标识，和接线端子的相位对应，避免现场接线的时候出现相位接反的问题。
