电力设备舱门连杆式启闭执行结构

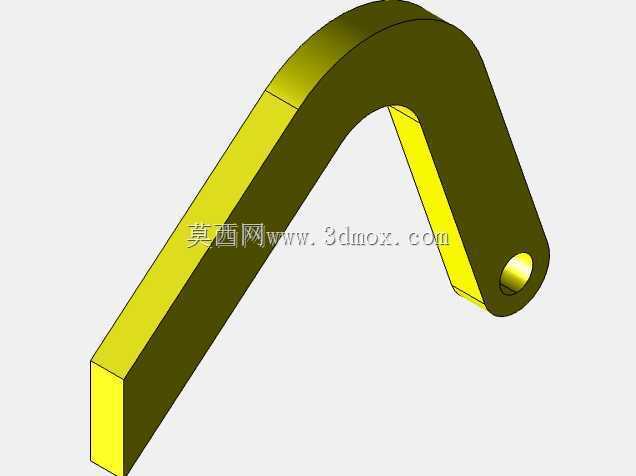

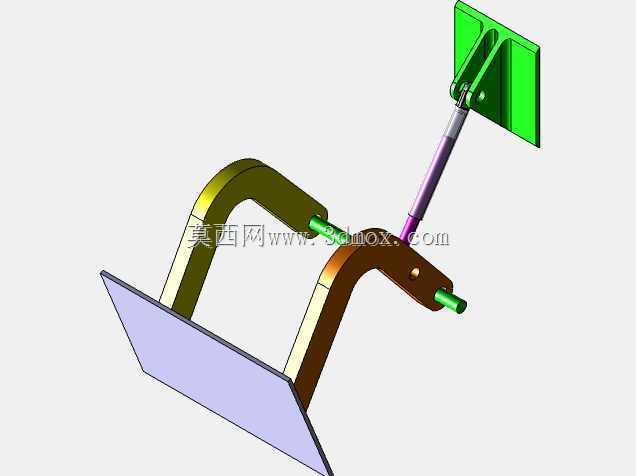

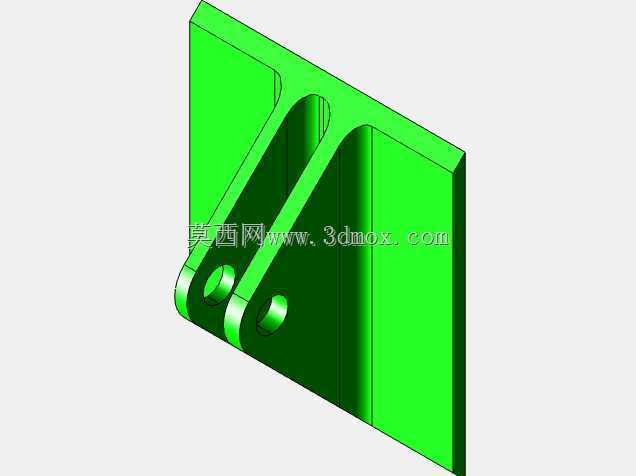

　　这套连杆式开门执行结构，主要适配电力变压器户外柜体、箱式变电站检修舱门的启闭场景，在实际电力运维场景中，这类结构需要兼顾户外长期运行的可靠性、操作便捷性以及密封压紧力的匹配要求，避免传统外露铰链容易积灰锈蚀、启闭过程中舱门晃动剐蹭密封胶条的问题。从结构设计逻辑来看，整套机构采用多连杆耦合传动方案，固定端安装座通过螺栓紧固在柜体门框侧的安装基准面上，安装座预留的四个沉头安装孔适配M8规格的紧固螺栓，安装面平面度公差控制在0.1mm以内，保证传动过程中不会因为安装基准偏差出现卡滞。传动连杆采用折弯成型的异型截面杆件，截面为带加强翻边的槽型结构，相比等直径圆杆，在同等重量下抗扭刚度提升40%以上，

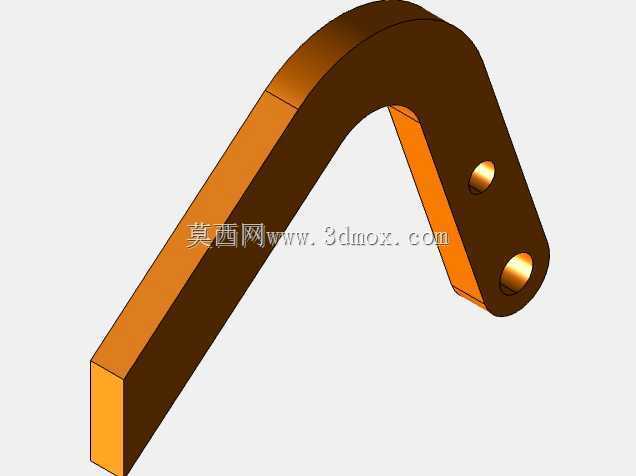

　　能够承受启闭过程中液压推杆输出的最大120N推力，不会出现杆件挠曲变形导致的传动间隙。驱动端采用直线式液压执行元件，执行器尾端与固定座上的铰接耳通过销轴连接，前端推杆与中间传动摇臂铰接，整套连杆的铰接点全部采用自润滑衬套配合，衬套材质为填充聚四氟乙烯，在-40℃到80℃的户外环境温度区间内无需额外加注润滑脂即可保证转动顺畅，适配电力设备户外长期免维护的使用要求。在运动关系匹配上，设计阶段就完成了全行程运动仿真校验，当液压推杆伸出全行程的85%时，舱门即可完成90度的开启角度，此时舱门边缘距离柜体门框的最小间隙为25mm，完全满足运维人员进出、工具搬运的空间要求，不会出现舱门开启角度不足导致的操作干涉；当推杆收回至初始位置时，

　　连杆机构会进入过死点锁紧状态，此时舱门会对门框上的密封胶条产生均匀的80N压紧力，保证柜体IP55的防护等级要求，避免户外雨水、粉尘进入柜体内部影响变压器及配套电气元件的运行安全。安装边界方面，整套机构在舱门关闭状态下，突出柜体内壁的最大尺寸为120mm，不会占用柜体内部过多的元件安装空间，所有铰接点的转动轴线平行度公差控制在0.05mm以内，装配时只需要保证固定安装座的定位基准与门框侧边平行，即可完成整套机构的预装，后续调试仅需要调整液压推杆的行程限位开关，就能匹配不同厚度、不同重量的舱门启闭需求，无需重新加工定制连杆零件。在实际应用拓展上，这套连杆传动逻辑除了适配电力变压器舱门之外，也可以通过调整连杆长度、铰接点位置，

　　适配各类设备检修门、小型设备舱盖的自动启闭需求，传动过程中舱门的运动轨迹为平滑的空间曲线，不会出现传统铰链启闭时舱门边缘与柜体突出部件的剐蹭问题，整套机构的运动副全部做了圆角过渡处理，没有尖锐突出棱角，避免运维操作过程中出现磕碰划伤的风险。从结构强度校核来看，所有受力杆件都经过了1.5倍额定载荷的静力学仿真验证，最大应力出现在连杆折弯过渡位置，应力值为126MPa，远低于常用Q235钢材的屈服强度，安全系数达到2.3以上，能够承受户外大风天气下舱门受到的风载冲击，不会出现杆件变形、机构失效的问题。铰接销轴采用304不锈钢材质，表面做钝化处理，具备良好的防锈能力，适配户外高湿、高盐雾的运行环境，长期使用不会出现销轴锈蚀导致的转动卡滞。
