电力设备配套连接用支撑连杆结构

项目分类:变压器 发布时间:2024-08-13 ID:764037
  • 电力设备配套连接用支撑连杆结构

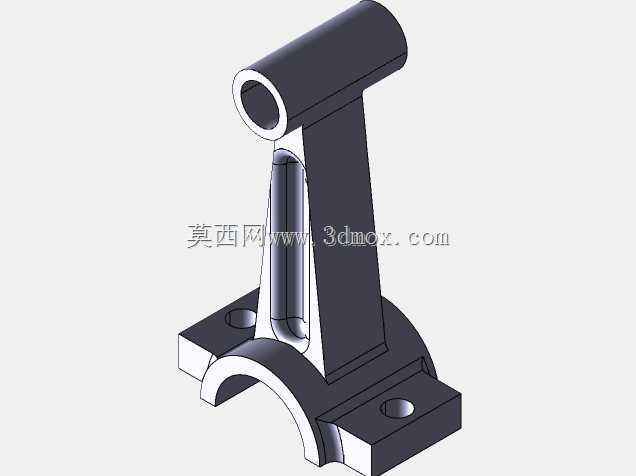

  在电力输配系统的变压器组件装配场景中,这类连杆属于核心的传动与支撑复合构件,主要承担操作机构的力传递、部件相对位置固定的双重作用,常见于油浸式变压器的分接开关操作联动、外部操动机构与内部触头组件的连接部位,也可适配部分敞开式电力设备的铰接支撑工位。从实际工况出发,该连杆的上端设计为空心圆柱铰接端,内孔可直接穿装铰接销轴,与外部操动臂形成转动副,空心结构在保证销轴配合面足够接触长度的前提下,降低了构件整体自重,同时减少了销轴穿装时的同轴度公差累积,装配时无需额外加装衬套即可实现顺畅转动,铰接端的外圆柱面做了等直径设计,可适配标准规格的轴用挡圈,实现铰接部位的轴向限位,避免运行过程中销轴窜动脱出。中部的支撑立板采用变截面过渡设计,

  靠近上端铰接端的位置厚度收窄,向下延伸至底部支座位置时逐步加宽,这种结构并非单纯的减重考量,更多是匹配受力路径的优化:操动机构传递的扭转力与拉力从上端铰接端输入后,力流会沿着立板的中性层向下传递,变截面设计让应力分布更均匀,避免直角过渡位置出现应力集中,在长期承受交变操动力的工况下,能有效降低疲劳断裂风险;立板侧面设置的纵向加强筋,并非通长布置,而是从立板中部延伸至底部支座的圆弧过渡位置,刚好覆盖力流传递时应力最高的区域,在不增加过多材料的前提下,将立板的侧向抗弯刚度提升了近40%,可抵御变压器运行时的振动带来的侧向载荷,避免连杆出现侧向变形导致操动卡涩。底部的安装支座采用剖分抱箍式结构配合两侧带安装孔的固定翼,

  这种设计是为了适配变压器上的圆柱形安装基准轴,抱箍的内圆弧面加工有与安装轴匹配的配合公差,装配时可直接扣装在基准轴上,两侧固定翼的安装孔为光孔设计,可穿装紧固螺栓实现抱箍的锁紧,同时固定翼的平面与安装基准面完全贴合,保证连杆安装后不会出现周向转动;抱箍与立板的连接位置采用大圆角过渡,避免应力集中在连接焊缝或者加工转角处,固定翼上的安装孔中心距经过严格核算,保证螺栓锁紧后抱箍对安装轴的抱紧力均匀分布,不会出现局部应力过大压伤轴面的情况。从安装边界来看,上端铰接孔的中心到底部抱箍内圆弧中心的距离是核心安装尺寸,直接决定了操动机构的传动比,建模时严格按照电力设备操动机构的行程要求设定该尺寸,保证操动时的触头行程符合设计规范;

  两侧固定翼的外轮廓尺寸控制在安装基准轴的径向投影范围内,不会与周边的接线端子、绝缘构件发生干涉,上端铰接端的外圆直径也做了限位设计,转动时不会触碰周边的箱体壁板。设计过程中还充分考虑了装配工艺性:所有转角位置都设置了工艺圆角,既避免加工时出现应力裂纹,也减少了电泳或者镀锌表面处理时的积液问题;各个配合面的公差等级按照电力设备构件的通用要求设定,铰接孔采用H7公差,与销轴的间隙控制在合理范围,既保证转动灵活,又不会出现过大的旷量导致操动精度下降;抱箍内圆弧面的粗糙度要求控制在Ra3.2,保证与安装轴贴合紧密,不会出现锁紧后打滑的问题。在实际应用中,这类连杆需要长期在户外或者油箱内部的工况下工作,因此结构设计时避免了出现封闭的存液空腔,所有的凹槽、缝隙都设计为开放式或者留有排液孔,防止积液导致锈蚀或者绝缘油劣化;构件的整体重量控制在合理区间,单人即可完成装配作业,无需额外吊装辅助,适合电力设备现场检修更换的场景。
