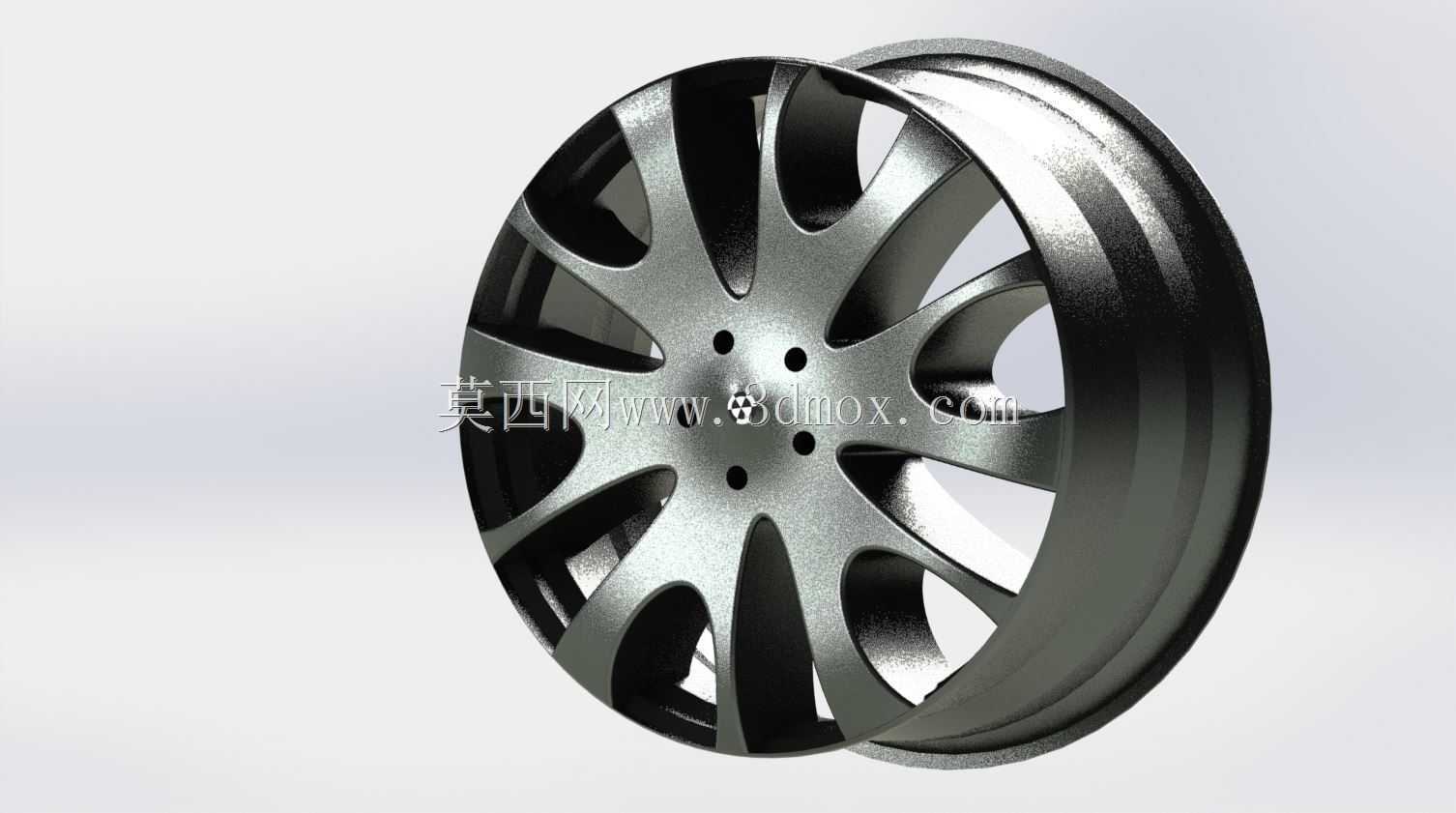

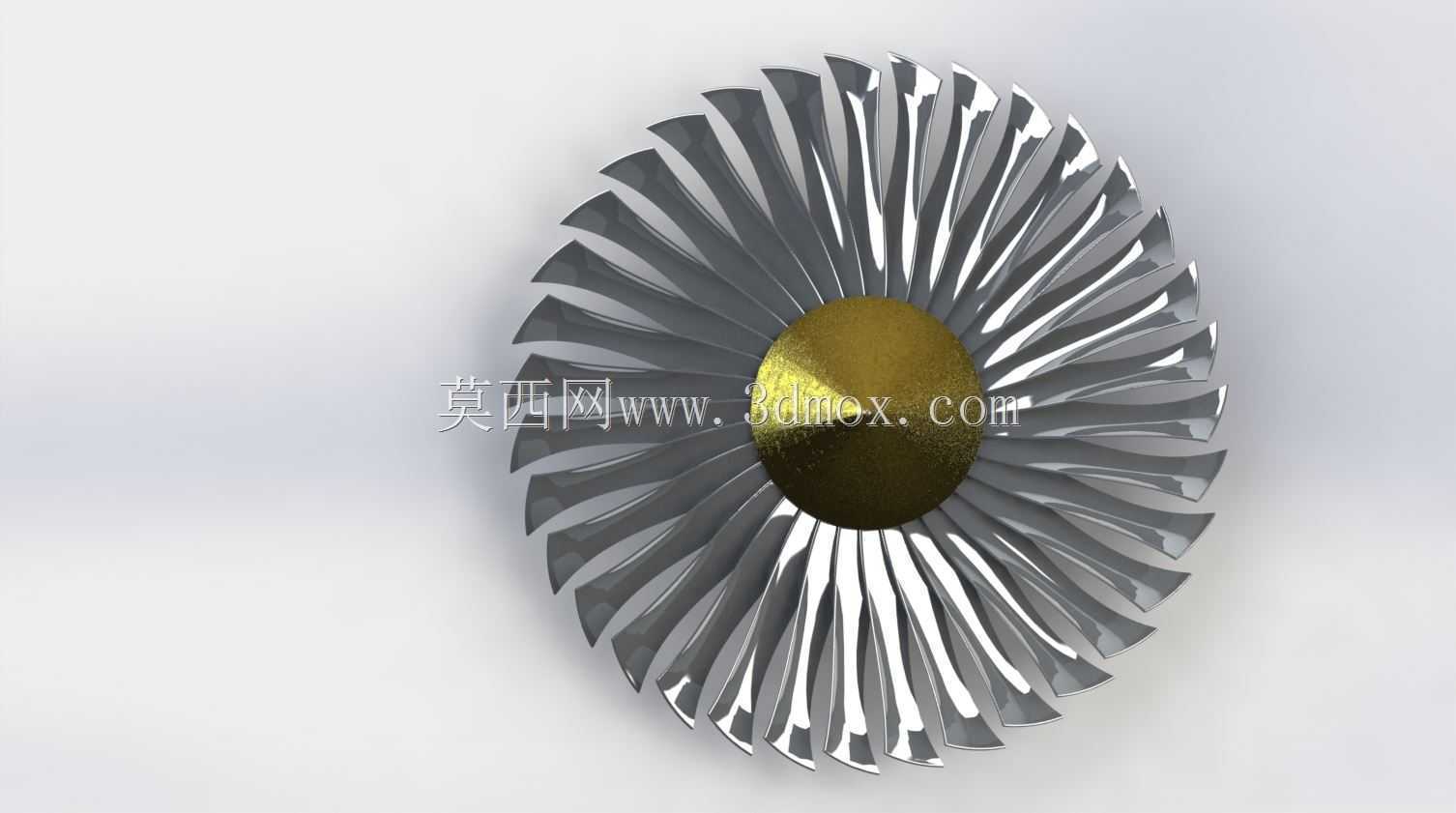

乘用车多辐条铝合金轮毂结构设计方案

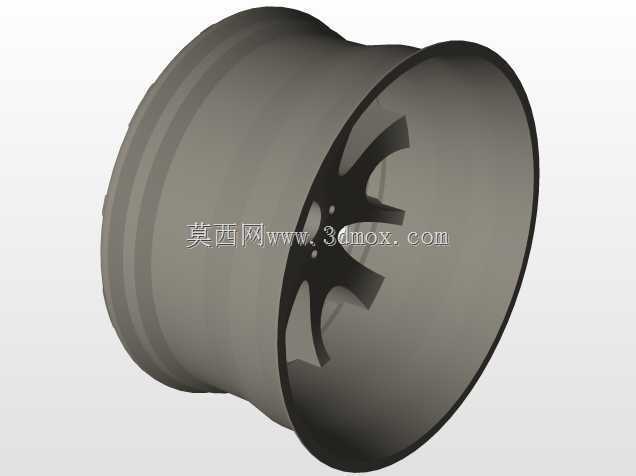

　　日常做底盘行走部件建模时，轮毂这类件看似是外观覆盖属性，实则每一处曲面和安装尺寸都卡着整车的性能边界。先从安装边界说起，这个轮毂的中心定位孔严格匹配乘用车常用的轴头配合公差，五孔螺栓分布圆直径适配主流紧凑级家用车的转向节安装位，螺栓孔的沉台深度做了冗余设计，既可以适配球面螺栓也能兼容锥面固定螺栓，不会出现螺栓拧入深度不足或者轮圈安装面贴合不实的问题。轮辋部分的宽度和直径参数，对应常规17寸家用轮胎的装配尺寸，胎圈座的圆角和凸峰结构完全符合轮胎安装的国标要求，充气后不会出现胎圈移位、慢漏气的问题，轮辋边缘的气门嘴开孔位置避开了辐条的应力集中区，安装普通橡胶气门嘴或者外置胎压监测模块都有足够的操作空间。

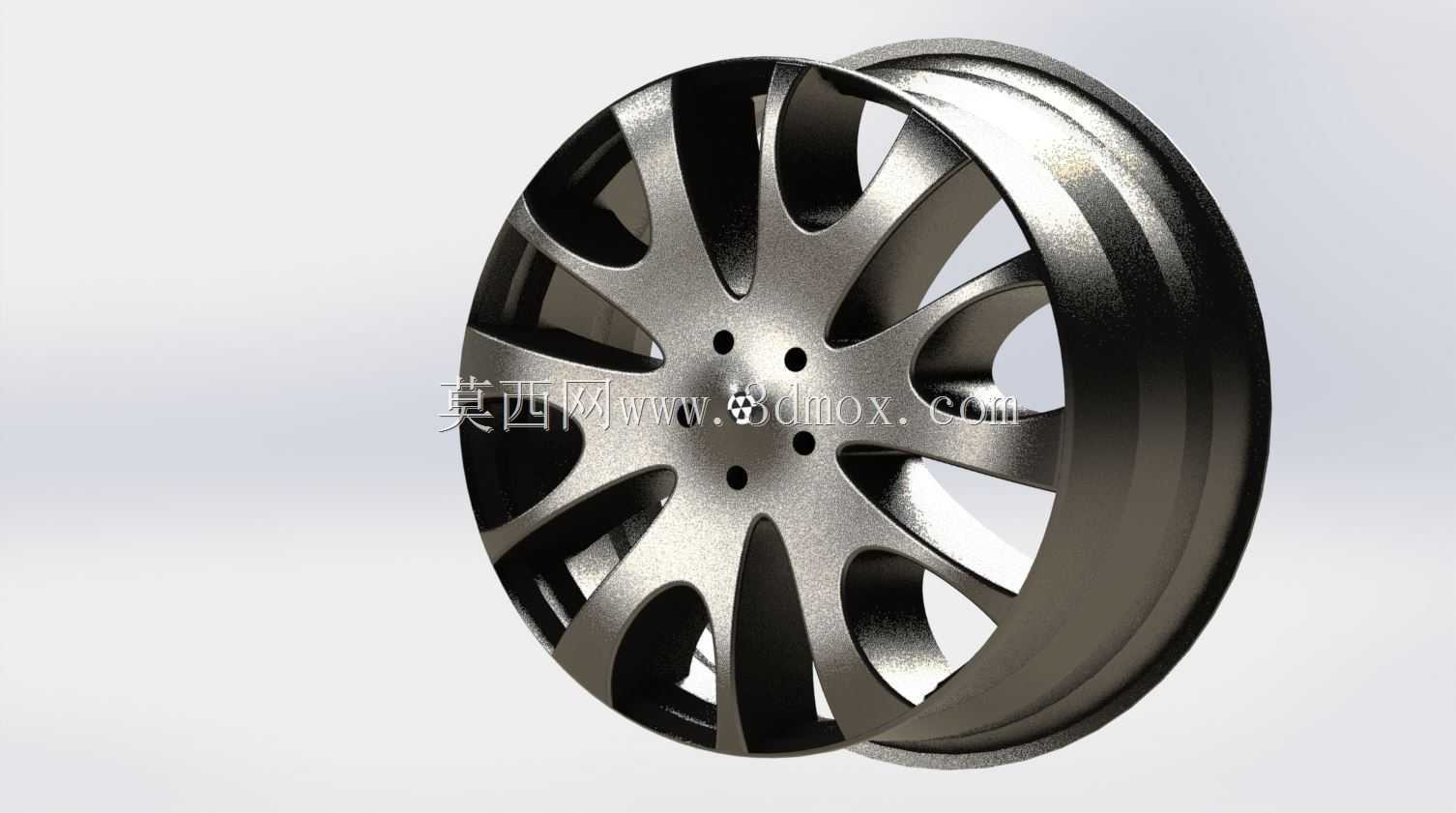

　　很多新手做轮毂建模容易只盯着外观曲面做，忽略实际使用中的受力场景，这个设计里的轮辐结构是经过受力校核的：每一根辐条的截面从靠近中心安装盘的位置向外逐渐收窄变厚，不是等厚度的曲面拉伸，这样在过坑洼路面承受垂直冲击的时候，应力会顺着辐条的流线型结构均匀分散到整个轮辋圈体上，不会在辐条根部出现应力集中导致开裂的问题。辐条之间的镂空区域也不是单纯为了好看，镂空面积占比经过测算，既能保证刹车系统的散热通风——连续制动时刹车盘产生的热量可以顺着辐条间隙快速导出，不会因为热量堆积导致刹车热衰减，也能控制整个轮毂的重量，比同尺寸的密辐条铸铝轮毂轻1.2公斤左右，降低簧下质量，对整车的悬挂响应和油耗表现都有正向作用。

　　从实际应用场景看，这款轮毂适配家用紧凑级轿车、小型SUV的日常使用场景，轮辐的造型做了轻微的内凹设计，既不会因为突出轮眉太多在转向时蹭到翼子板内衬，也能在视觉上让轮圈显得更有立体感。安装面的加工余量预留了0.15mm的车削量，实际生产时可以通过精加工保证安装面的平面度，避免高速行驶时出现车轮抖动的问题。轮辋的内侧预留了平衡块的粘贴位置，不管是粘贴式平衡块还是卡扣式平衡块都有足够的安装空间，做动平衡时不需要额外打磨辐条背面。

　　设计过程中特意把辐条的背面做了圆弧过渡处理，没有尖锐的直角棱边，一方面是铸造生产时便于铝液填充模腔，减少铸造缺陷，另一方面后期做表面喷涂处理时，漆层可以均匀附着在所有表面，不会在棱角位置出现漆层过薄容易脱落的问题。中心盖的安装卡槽尺寸适配通用的60mm直径轮毂中心盖，后期车主更换个性化中心盖也不需要额外修改尺寸。轮缘部分做了加厚处理，日常路边停车不小心蹭到路沿石的时候，首先接触的是加厚的轮缘保护层，不会直接伤到辐条的外观面，小的剐蹭只需要打磨轮缘就能修复，不需要整个轮毂做重新喷涂。

　　很多人觉得轮毂设计就是做外观曲面，其实要兼顾的边界条件非常多：螺栓孔的位置度公差要控制在0.05mm以内，不然安装后车轮的跳动量会超标；中心孔的尺寸公差要严格控制在过渡配合区间，太松会导致高速抖动，太紧会导致安装拆卸困难；轮辋的胎圈座角度必须严格匹配轮胎的标准角度，不然充气时胎圈无法顺利卡入定位槽，高速行驶有脱胎的风险。这个设计在建模阶段就把这些工艺和装配的边界条件全部融入到曲面构建里，不是先做外观再去补安装结构，而是从安装基准出发，向外推导轮辐的造型和轮辋的尺寸，保证每一处结构都有对应的工程意义，没有多余的装饰性结构，既满足外观的审美需求，也完全满足实际装车使用的强度、装配、散热要求。
