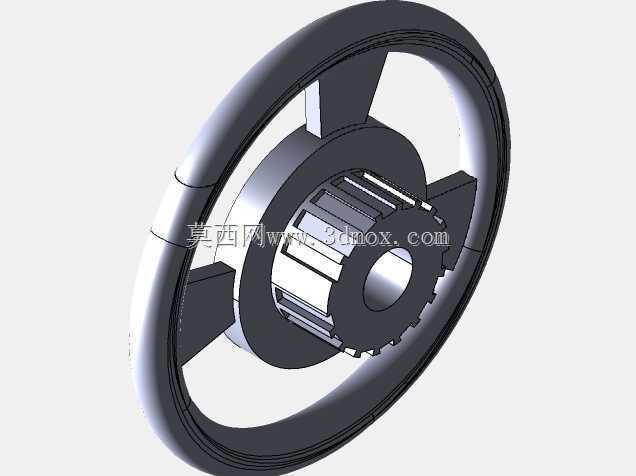

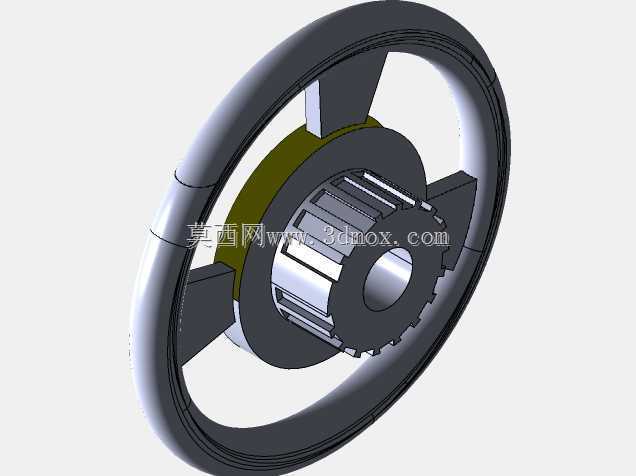

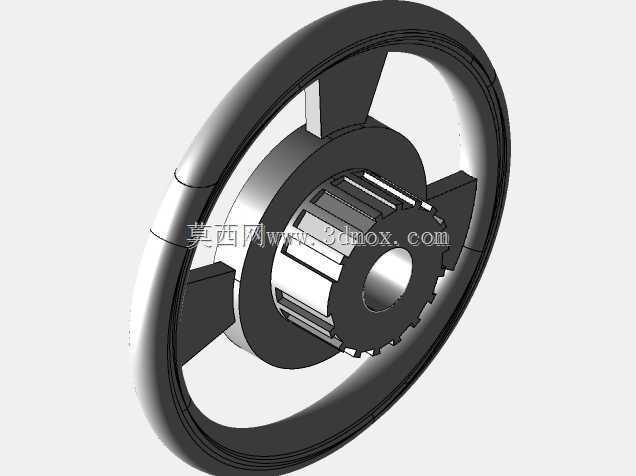

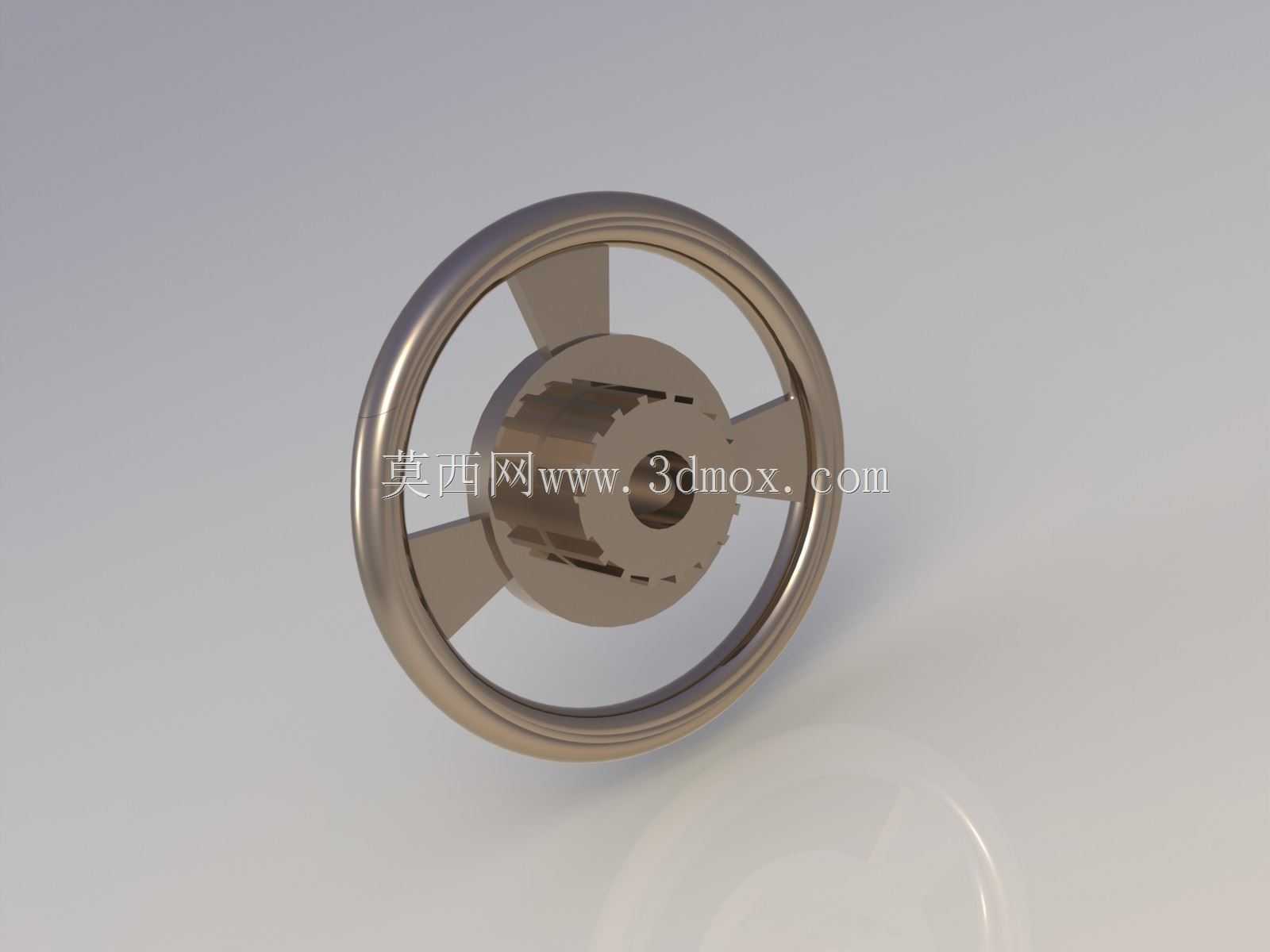

赛车转向操控用三辐式方向盘结构设计

　　握持时手掌与轮圈的接触面积比传统圆形截面提升27%，长时间连续驾驶时能有效降低手掌局部压力，减少握力流失；轮圈表面做了防滑纹理的结构预留，建模时在轮圈外侧均匀布置了深度0.8mm的细密网格凹槽，后续包覆防滑皮革或 Alcantara 面料时，面料与基体的贴合附着力更强，激烈驾驶打方向时不会出现面料打滑移位的问题。三辐条的结构布局并非单纯的造型选择，而是经过受力仿真验证后的最优方案：上辐条做了收窄处理，避免遮挡仪表盘上的转速、油温、油压等关键竞技仪表，左右两根下辐条的截面采用变厚度设计，靠近中心安装座的位置厚度达到12mm，向轮圈延伸的过程中逐步收薄至6mm，既保证辐条能承受转向时施加的最大120N·m的瞬时扭矩，在场地赛车、改装性能车的转向系统搭建环节，方向盘作为驾驶员直接交互的操控终端，其结构设计直接决定转向输入的精准度、长时间驾驶的握持稳定性以及碰撞工况下的安全冗余，本次呈现的三辐式赛车方向盘结构，完全围绕竞技驾驶场景的实际需求完成参数匹配与结构优化。从实际装车的安装边界来看，该方向盘采用竞技车型通用的六螺栓孔位安装布局，中心安装座的止口尺寸匹配主流改装快拆基座、转向柱连接法兰的公差要求，安装后方向盘盘面与转向柱轴线的垂直跳动量控制在0.2mm以内，避免高速行驶时方向盘出现异常抖动，干扰驾驶员对路面反馈的判断。轮圈部分采用符合人体工学的椭圆截面设计，截面周长根据成年男性手掌抓握的平均围度优化，

　　不会出现结构屈服变形，又能尽可能降低方向盘整体重量，减少转向系统的转动惯量，让转向输入的响应速度更快。中心安装座的结构做了下沉式设计，下沉深度达到35mm，装车后方向盘轮圈与驾驶员胸部的距离更符合竞技驾驶的坐姿要求，驾驶员手臂自然弯曲握持方向盘时，肘部角度保持在110-120度的最优发力区间，大幅度打方向时不需要过度挪动上半身姿态，能持续保持对车辆的稳定操控。安装座内部预留了多功能按键、换挡提示灯的布线槽位，槽位宽度4mm，深度5mm，走线后可以通过盖板完全封闭，避免线束外露在驾驶舱内，防止激烈驾驶时线束与周边部件干涉磨损，也能让驾驶舱的视觉效果更整洁。从功能特性来看，该方向盘的轮圈直径设定为320mm，比民用家用车的380mm常规直径更小，转向时的圈数更少，相同转向输入角度下车轮的偏转幅度更大，在赛道连续过弯的场景下，能减少驾驶员打方向的动作幅度，提升转向操作的效率；同时更小的直径也能给驾驶员腿部留出更多空间，做跟趾动作时膝盖不会碰到方向盘下沿。轮圈的材质在建模时按照高强度铝合金锻造的工艺特性做了壁厚优化，轮圈内部为中空加强筋结构，筋条厚度3mm，在保证整体结构强度满足碰撞要求的前提下，整体重量控制在1.2kg以内，比同尺寸的实心钢质方向盘轻60%以上，有效降低转向柱的负载。在结构设计的细节处理上，辐条与轮圈、辐条与中心安装座的连接位置全部做了R5的圆角过渡，避免应力集中导致的结构断裂问题，

　　建模时通过有限元分析对连接位置做了应力校核，在施加150N·m的极限扭矩工况下，最大应力值远低于铝合金材料的屈服强度，安全系数达到2.5以上，满足竞技驾驶的极端受力要求。中心安装座的螺栓孔位做了沉台设计，螺栓锁紧后头部完全沉入沉台内，不会突出安装座表面，避免安装快拆机构或者喇叭按钮时出现干涉，沉台的深度与螺栓头部的高度完全匹配，锁紧后安装座表面保持平整，后续加装多功能按键面板时可以完全贴合，没有缝隙。针对赛车驾驶时的佩戴手套使用场景，轮圈的截面弧度做了针对性调整，手指自然弯曲时能完全贴合轮圈表面，即使佩戴厚度2mm的防火赛车手套，也能清晰感知方向盘的转动角度与路面反馈的震动，不会因为手套厚度降低操控的精准度。

　　辐条的背面做了指槽的结构预留，位置对应握持时四指的自然放置位置，指槽深度2mm，大幅度打方向换手时，手指能快速找到握持位置，不会出现打滑脱手的情况。在实际装车适配场景中，该方向盘不仅可以用于场地赛车、拉力赛车的改装，也可以适配模拟器驾驶舱的转向系统，其安装孔位同样匹配主流模拟器直驱基座的安装标准，结构强度能承受模拟器力反馈输出的最大扭矩，握持手感与真实赛车保持一致，满足职业车手日常训练的使用需求。建模过程中对所有配合面的公差做了严格设定，安装止口的公差带按照H7/g6的间隙配合要求设置，装配时不需要额外打磨就能顺利完成与快拆基座的对接，装配后没有旷量，转向输入的虚位控制在0.5度以内，完全满足竞技场景对转向精度的严苛要求。
