非对称翼型流体仿真分析结构设计

　　在流体机械与航空航天相关的结构设计领域，非对称翼型的应用场景覆盖了从低速小型无人机翼面、工业轴流风机叶片到小型风力发电机桨叶的多个细分方向，这类翼型和对称翼型的核心差异在于上下翼面的曲率不做等比例设计，在特定攻角范围内能够获得更高的升阻比，降低流动分离带来的能量损耗。实际工程应用中，这类翼型的选型首先要匹配设备的额定工作流速区间，比如应用在小型民用无人机的翼面时，要兼顾低速巡航状态下的升力系数和小角度俯冲时的气流附着能力，避免翼面过早出现失速导致姿态失控；如果是用在工业冷却风机的叶片截面，还要考虑翼型前缘的耐磨属性，因为工业场景中气流往往携带少量粉尘颗粒，前缘过度尖锐的翼型虽然升阻表现更好，但长期受颗粒冲蚀会快速改变截面轮廓，导致气动性能衰减速度超出设计预期。

　　从设计思路上看，这套非对称翼型的结构建模首先确定了翼型的弦长作为核心尺寸基准，整个翼型的最大厚度位置设置在弦长30%的位置，和常规低速翼型的厚度分布逻辑保持一致，上翼面的曲率从前往后做平滑过渡，避免局部曲率突变导致的流场负压峰值过高，下翼面则设计为接近平直的轮廓，这样在零攻角状态下也能产生一定的升力，适配不需要大角度变距的简易飞行结构或者固定安装角度的风机叶片。翼型的后缘做了小厚度的钝边处理，没有采用完全尖锐的后缘设计，一方面是降低实际加工的难度，不管是采用3D打印做快速样件还是采用铝合金铣削做量产零件，钝边后缘都能减少加工过程中的崩边问题，另一方面钝边后缘能够弱化翼型后方的卡门涡街强度，降低结构在特定流速下产生共振的风险。

　　安装边界的设计上，翼型的根部预留了和支撑轴配合的安装孔位，孔位的中心位置和翼型的气动中心做了匹配，气动中心设置在弦长25%左右的位置，这样安装之后翼面受到的气动力对转轴的力矩波动更小，能够降低配套舵机或者变距机构的负载。支撑轴和翼型的配合段设计了扁位结构，避免长期受交变气动力作用出现翼型和转轴之间的相对转动，衬套的安装位置设置在翼型根部的两侧，衬套的内径和支撑轴做间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证转动过程中不会出现卡滞，也不会因为间隙过大导致翼面出现不必要的晃动。

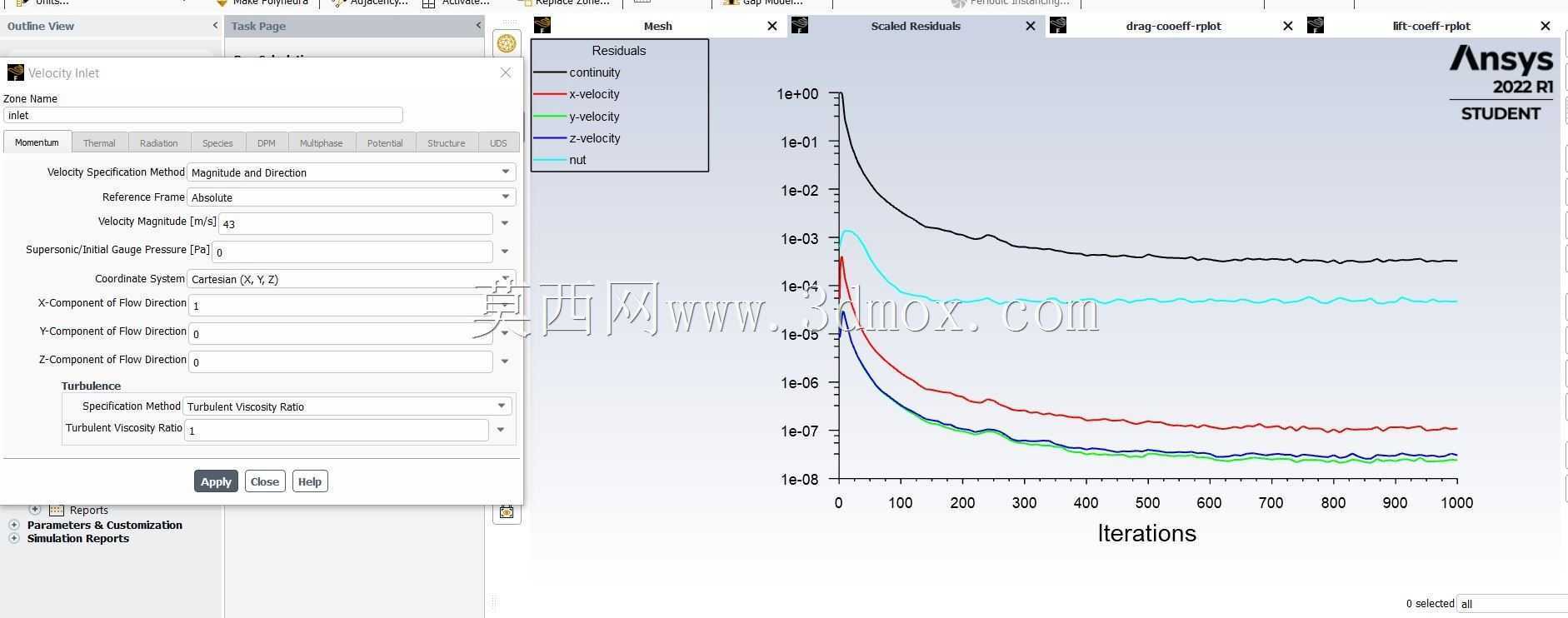

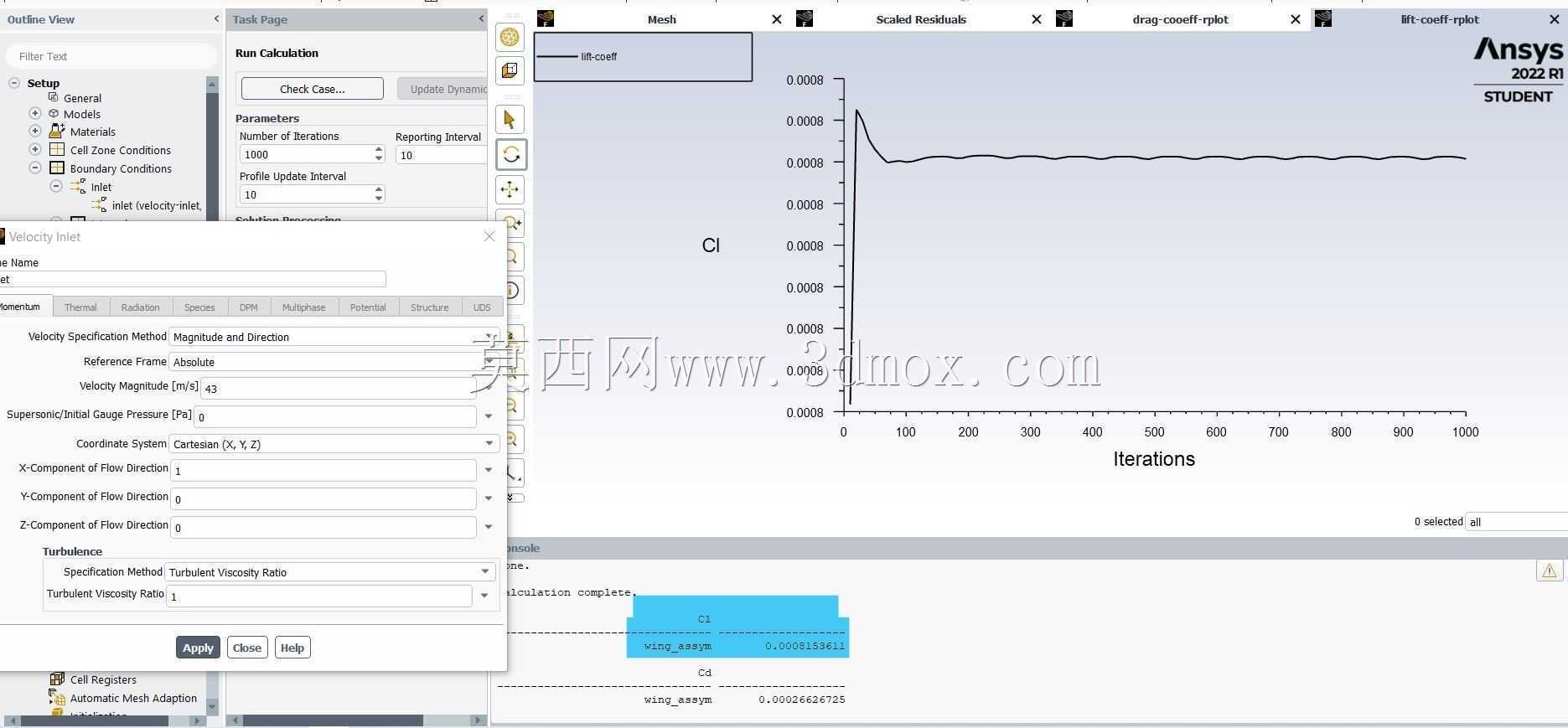

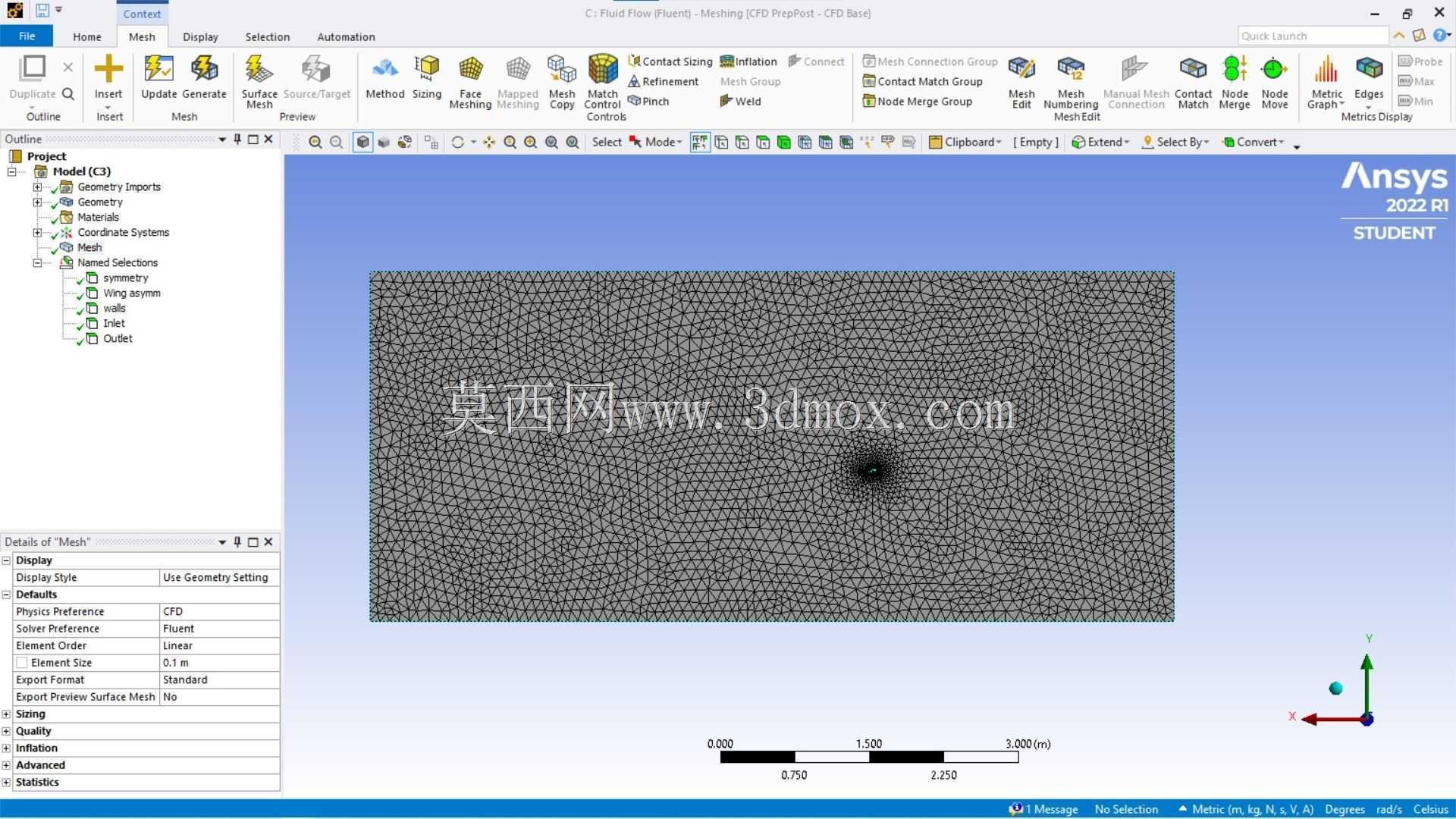

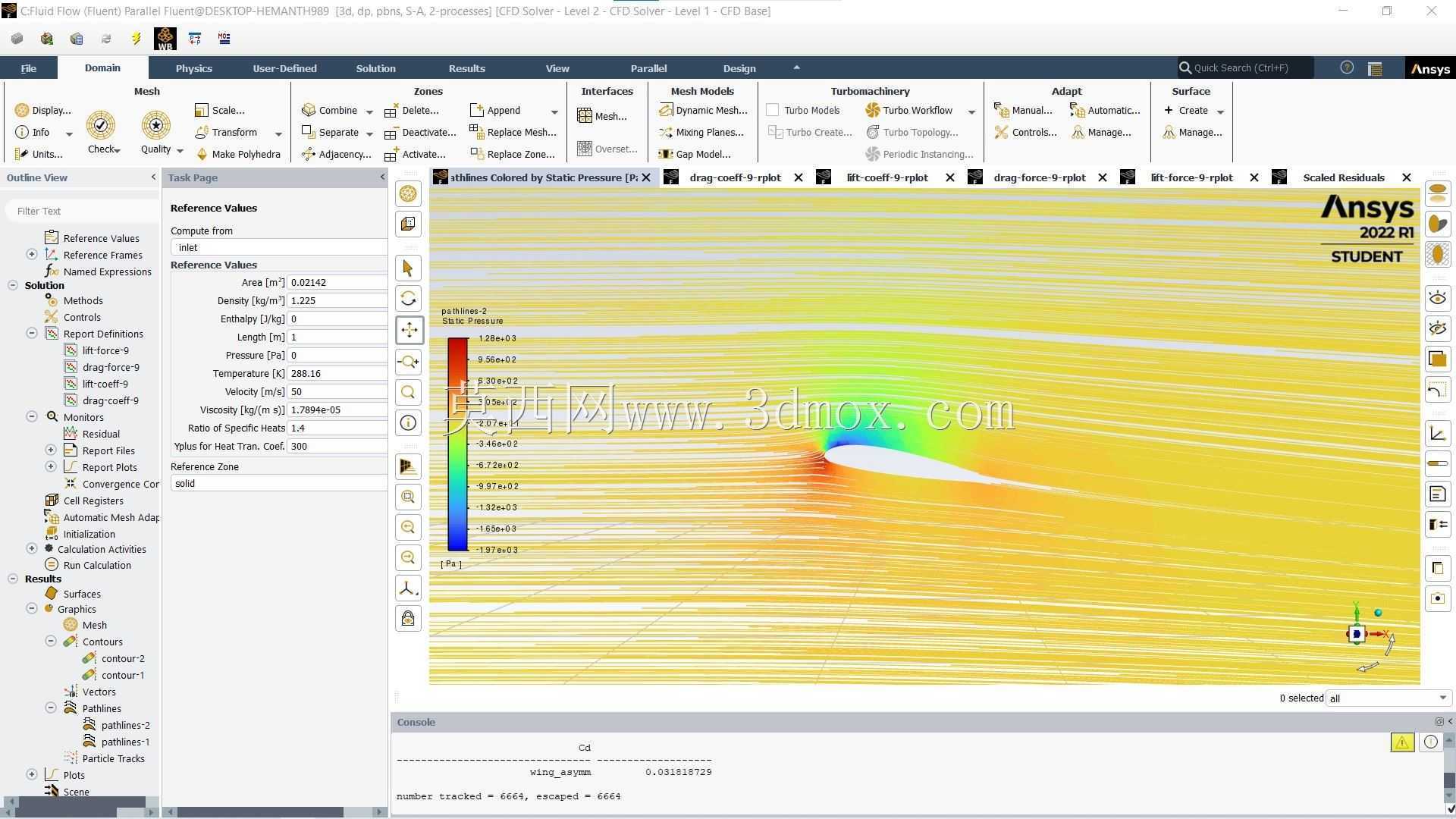

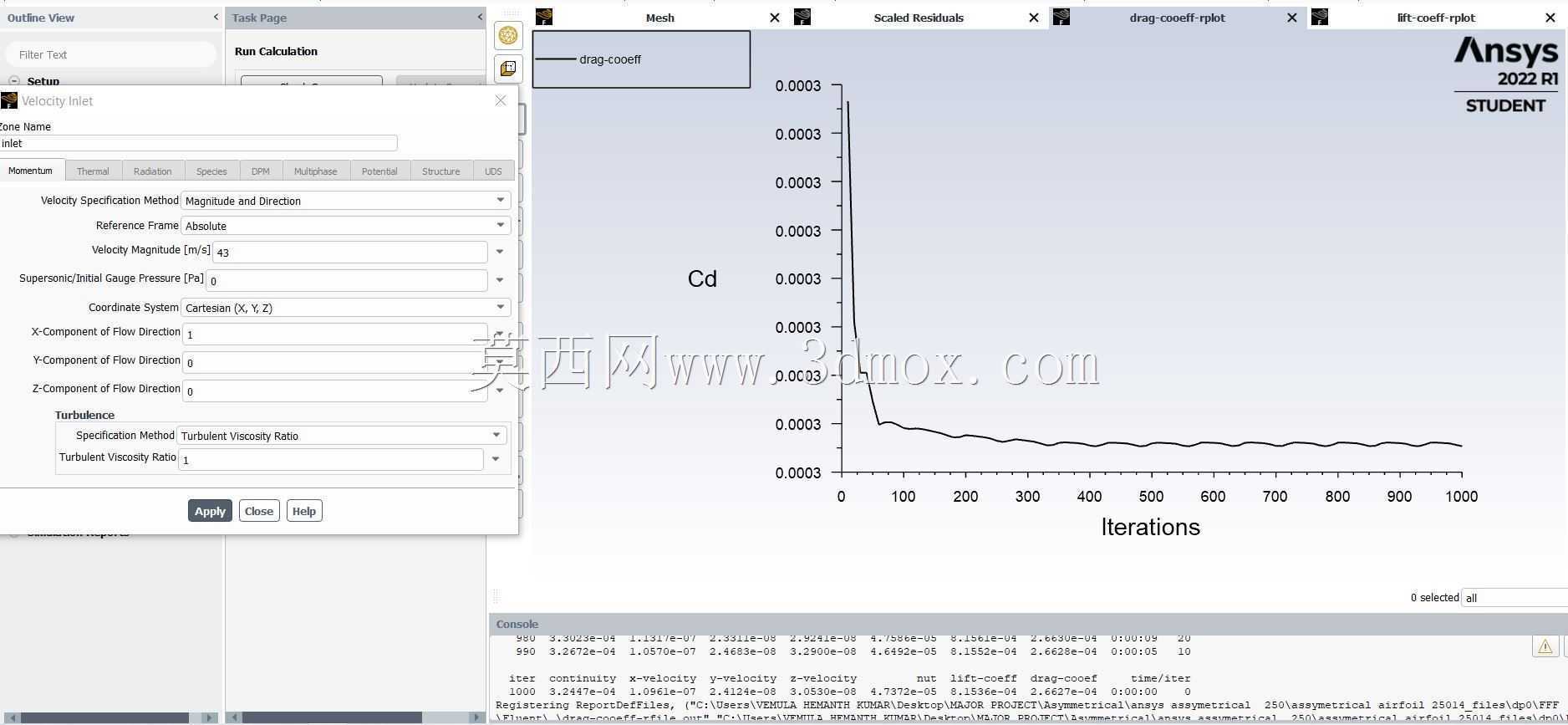

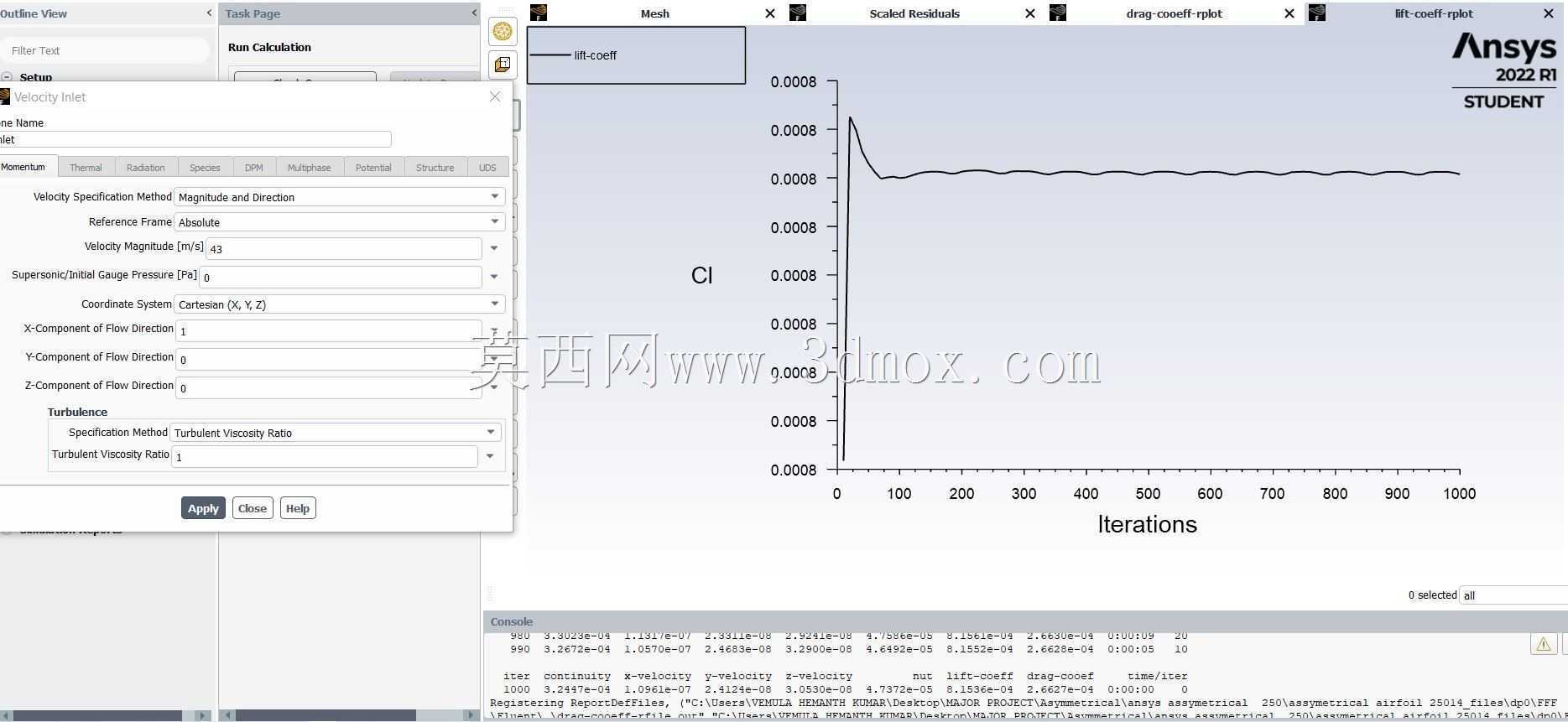

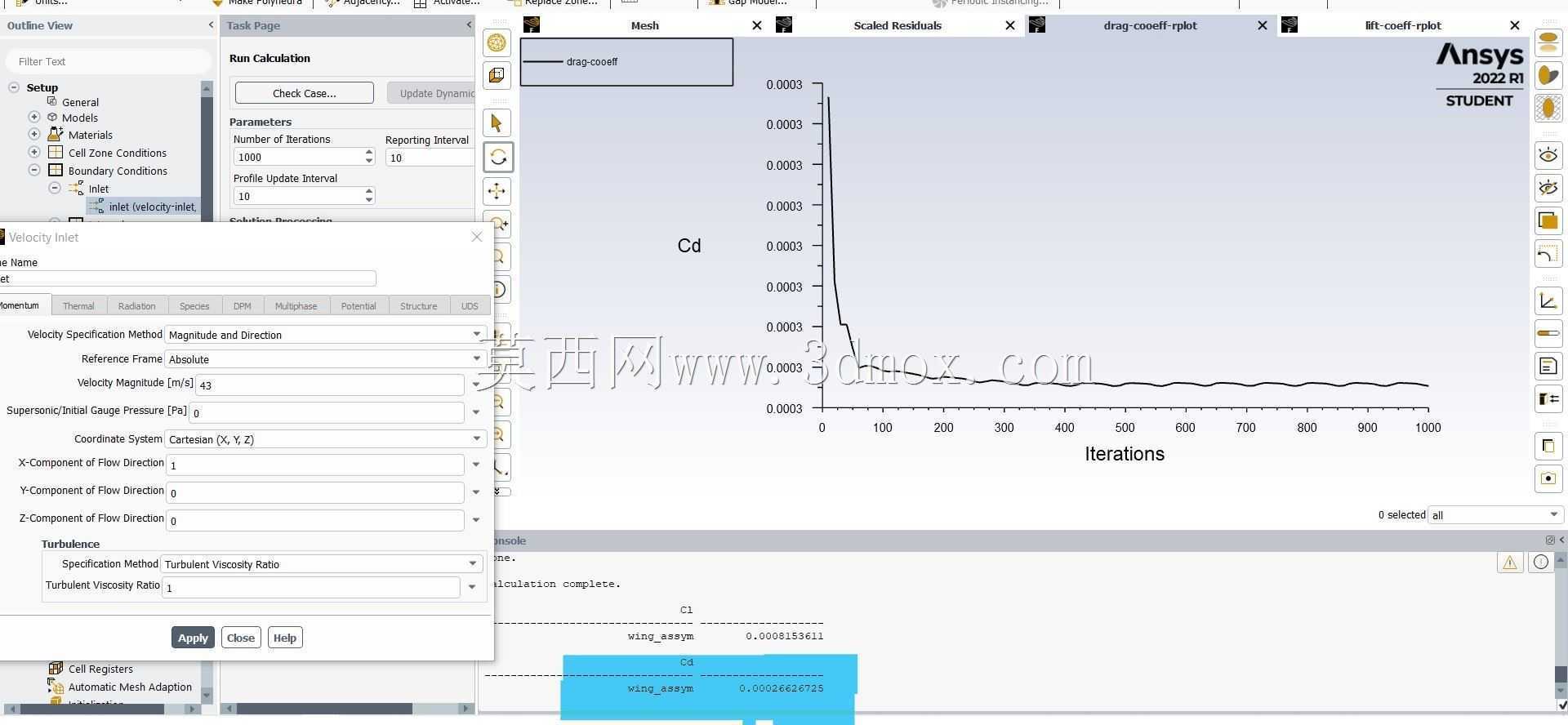

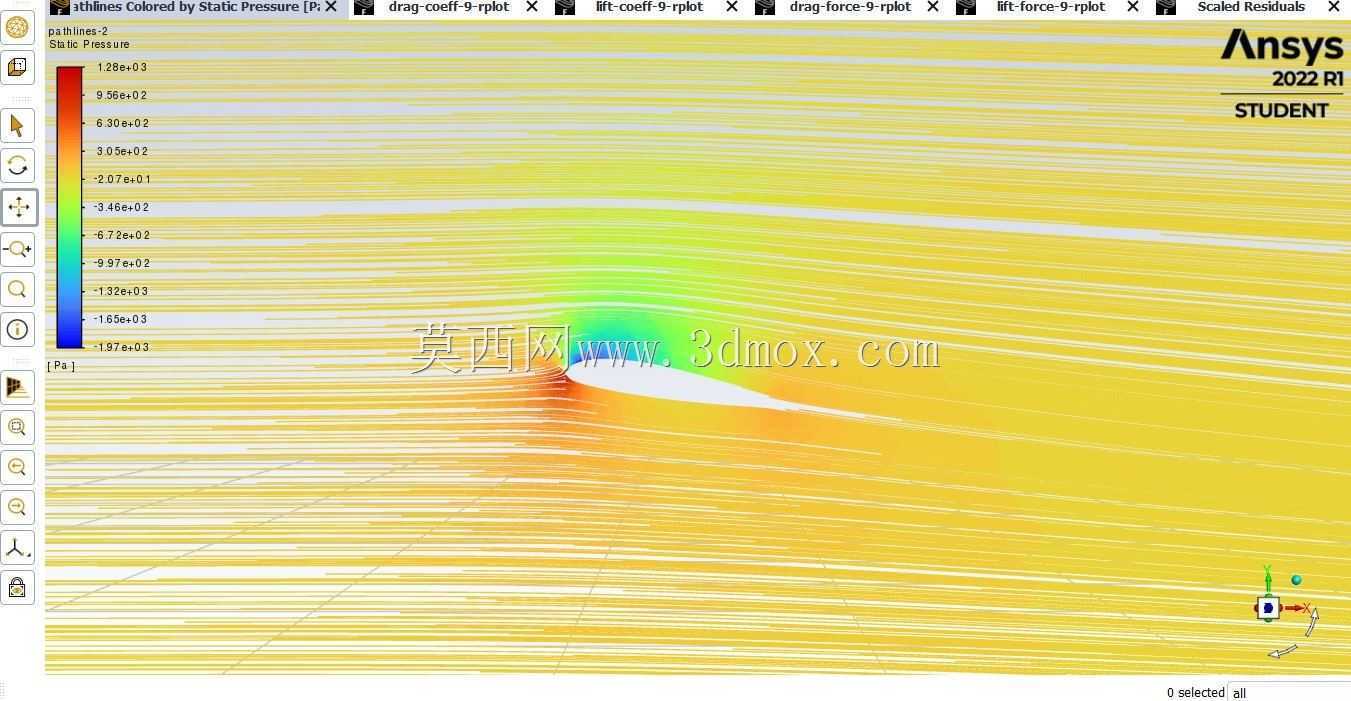

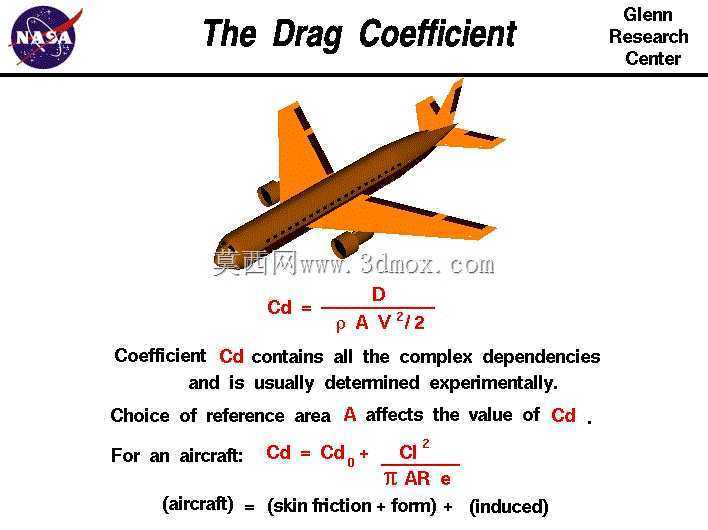

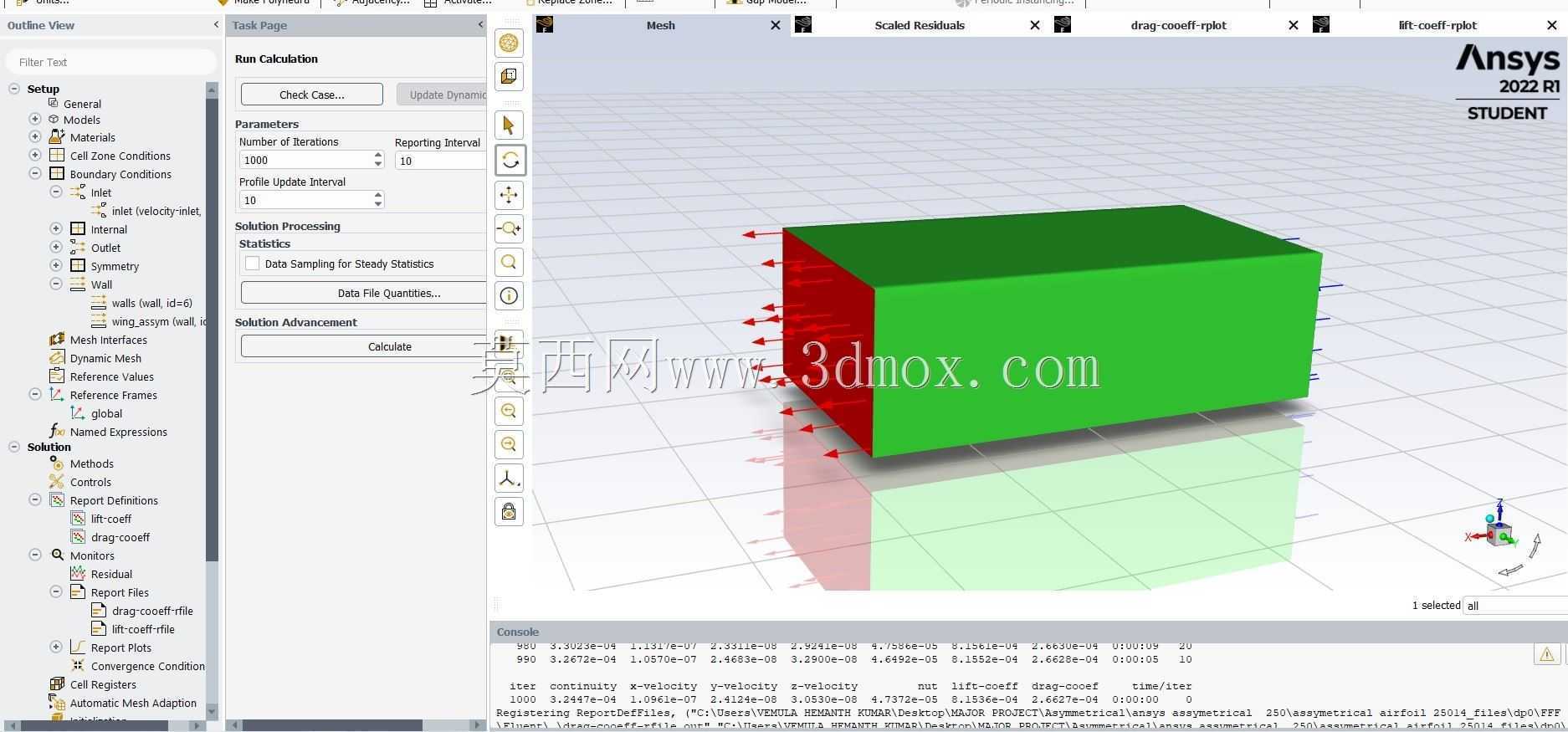

　　在做流场仿真验证的时候，翼型表面的压力分布呈现出典型的非对称特征，上翼面从前缘往后的位置形成了明显的低压区，下翼面的压力整体高于上翼面，在9度攻角的状态下，气流能够全程附着在翼型表面，没有出现大面积的流动分离，这一攻角区间刚好覆盖了这类翼型常用的工作角度范围。和同厚度的对称翼型相比，这款非对称翼型在相同攻角下的升力系数高出18%左右，阻力系数的增幅控制在5%以内，升阻比的提升能够直接降低设备运行过程中的能量消耗，比如用在小型无人机上可以提升续航时间，用在风机叶片上可以降低配套电机的输出功率。

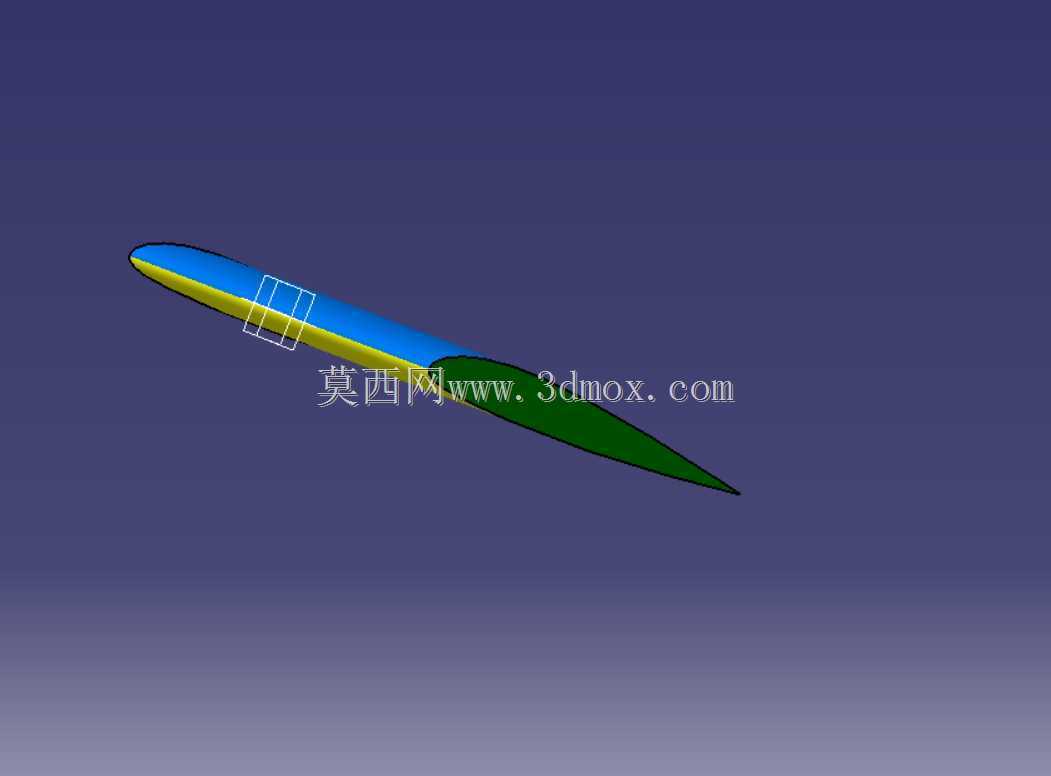

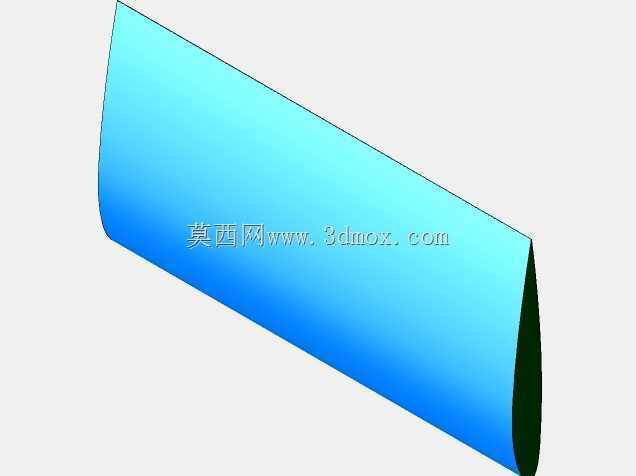

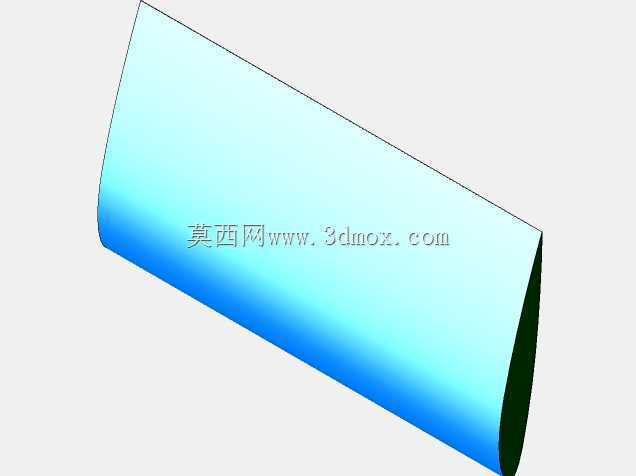

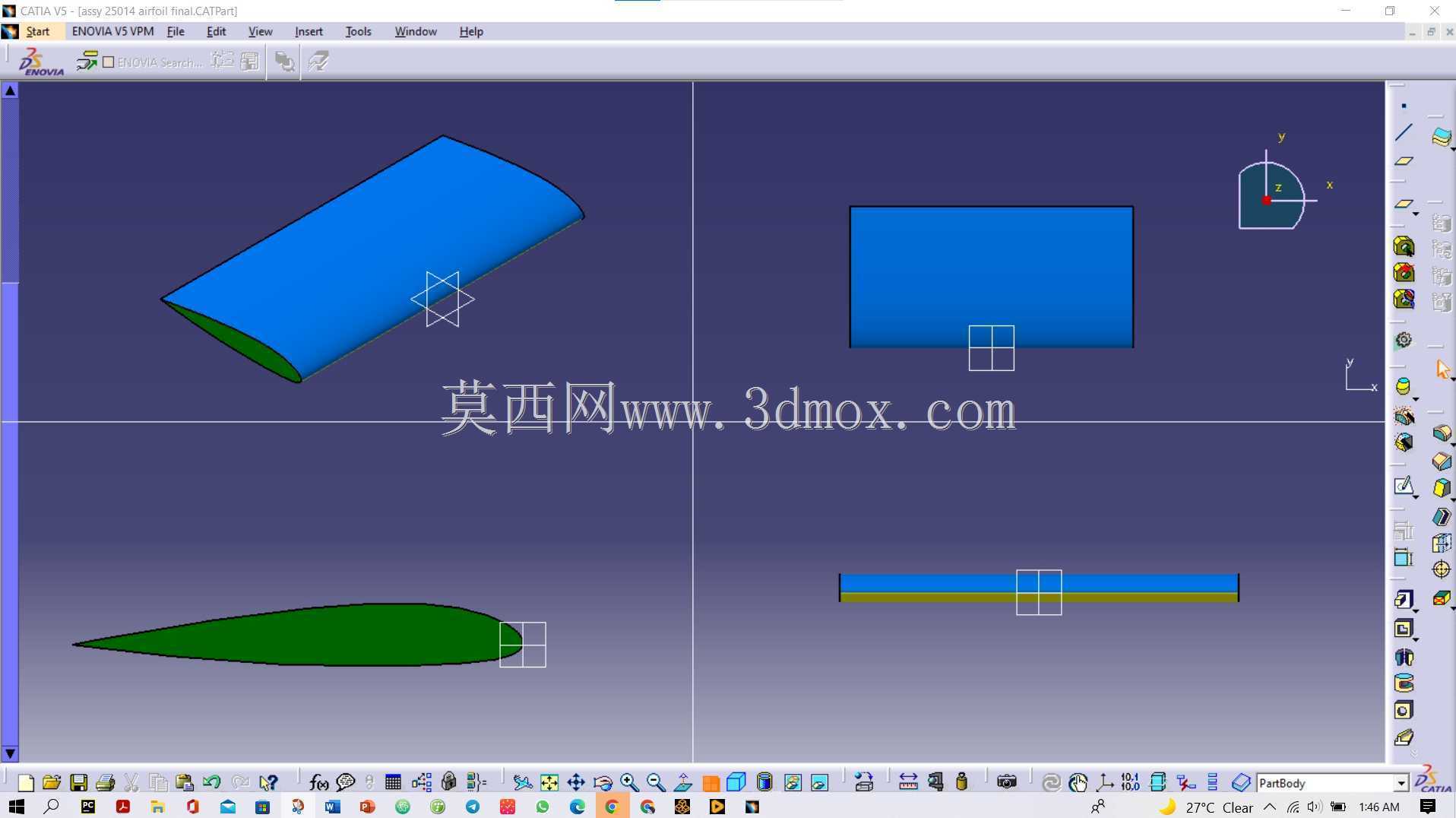

　　实际建模过程中，翼型的轮廓线采用样条曲线拟合，所有的曲率变化点都做了连续性检查，保证G2连续，避免曲面出现褶皱导致后续仿真或者加工出现误差。翼型的实体建模过程中没有做多余的倒角或者减重结构，保留了基础的翼型实体形态，方便后续使用者根据自己的实际应用场景做二次修改，比如需要减重的话可以在翼型内部设计镂空的加强筋结构，需要提升结构强度的话可以在翼型前缘预埋金属加强件。整个翼型的安装接口尺寸做了通用化设计，支撑轴的直径选用了行业内小型翼面常用的标准尺寸，不需要额外做转接件就可以和多数常用的舵机摇臂、风机轮毂做适配，降低了后续的装配改造成本。
