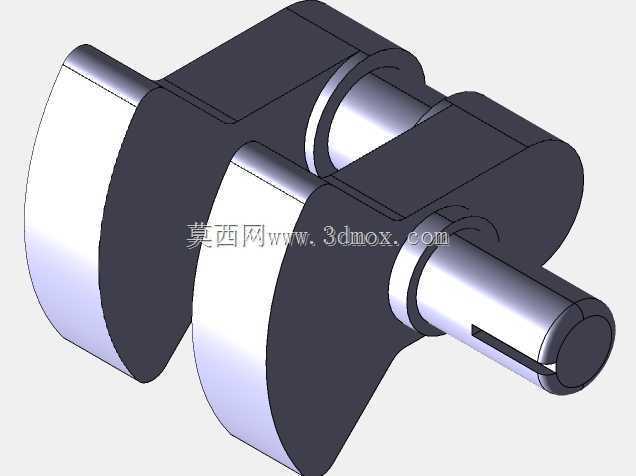

双拐式动力输出曲轴结构设计

项目分类:通用机械零部件 发布时间:2024-08-13 ID:764060
  • 双拐式动力输出曲轴结构设计

  在往复式动力机械的传动链路里,曲轴始终是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这款双拐结构的曲轴,主要适配小排量单缸或双缸内燃动力单元,也可用于小型空气压缩机、高压柱塞泵这类需要将旋转运动转化为直线往复动作的反向传动场景。从实际装机的工况来看,这类曲轴的主轴颈需要与缸体主轴承座配合,承担整个旋转组件的径向载荷与轴向窜动限位,曲柄销位置则需要通过轴瓦与连杆大头端连接,把燃烧做功产生的冲击力传递到输出端,带动飞轮、传动皮带轮或者负载端设备持续运转。

  设计过程中首先要平衡的是动平衡性能,两个曲柄臂采用偏心配重结构,配重块的弧形轮廓是根据曲柄销、连杆组件的旋转惯量反复核算得出的,目的是抵消高速旋转时产生的一阶往复惯性力,避免整机运行时出现异常振动,这一点在小型便携动力设备上尤为关键——如果动平衡偏差超过0.5g·cm,设备运行到额定转速时就会出现明显的机身抖动,不仅会加速轴承磨损,还会导致连接螺栓松动、密封件失效等连锁故障。主轴颈末端设计的键槽结构,是为了与飞轮或者输出端的传动件实现周向固定,平键连接的方式可以传递足够大的扭矩,同时方便后期拆装维护,键槽的位置选在主轴颈的载荷非承载区,避免应力集中导致轴颈断裂。

  从安装边界来看,两端主轴颈的同轴度公差控制在0.02mm以内,装配时需要保证主轴承座的孔位同轴度与轴颈公差匹配,否则会出现盘车卡滞、轴瓦偏磨的问题。曲柄销与主轴颈的平行度公差同样需要严格控制,否则会导致连杆工作时出现偏摆,加速活塞环与缸壁的磨损,降低整套动力单元的使用寿命。轴颈表面的粗糙度要求达到Ra0.8以下,装配前需要做抛光处理,保证润滑油膜可以稳定形成,减少运转过程中的摩擦损耗。

  实际选型应用时,需要根据设备的额定输出扭矩匹配曲轴的材质与热处理工艺,常规小型动力场景下选用45号钢调质处理即可满足强度要求,如果是高转速、大压缩比的动力场景,则需要选用40Cr合金钢做表面淬火处理,提升轴颈表面的硬度与耐磨性。曲轴的轴向定位通常依靠一端主轴承的止推片实现,设计时预留了0.1-0.2mm的轴向间隙,避免热胀冷缩导致轴件卡滞。润滑油道的布局虽然在外观模型上没有直接体现,但设计时需要在主轴颈与曲柄销之间打通斜向油道,让压力润滑油可以直接输送到连杆轴瓦的摩擦面,保证高速运转时的润滑可靠性。

  这类双拐曲轴的结构相对紧凑,整体轴向尺寸较短,非常适合安装在空间受限的小型动力设备上,比如便携发电机组、小型园林机械、微型空气压缩机这类产品,既可以满足动力传递的强度要求,又不会占用过多的机身内部空间。在做三维建模过程中,所有的圆角过渡都做了细化处理,曲柄臂与轴颈连接的位置采用了大圆角过渡,避免应力集中,这也是曲轴结构设计中非常关键的细节——很多曲轴断裂故障都出现在轴颈与曲柄臂的连接位置,圆角半径过小会导致应力集中系数大幅提升,在交变载荷的长期作用下容易产生疲劳裂纹。

  从装配流程的角度考虑,这款曲轴的结构没有设计复杂的异形结构,所有加工面都是回转面或者平面,普通的数控车床配合外圆磨床就可以完成全部加工工序,不需要特殊的定制刀具,加工成本相对可控,适合批量生产。装配时需要先将主轴颈穿入缸体主轴承座,再依次安装连杆、活塞组件,最后固定飞轮端的连接件,整个装配流程不需要特殊工装,普通的机修工具就可以完成组装与后期维护。
