山地自行车传动与后轮组结构三维设计

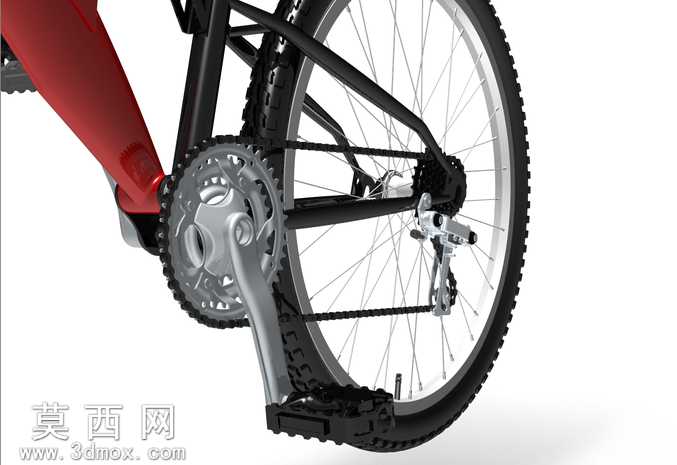

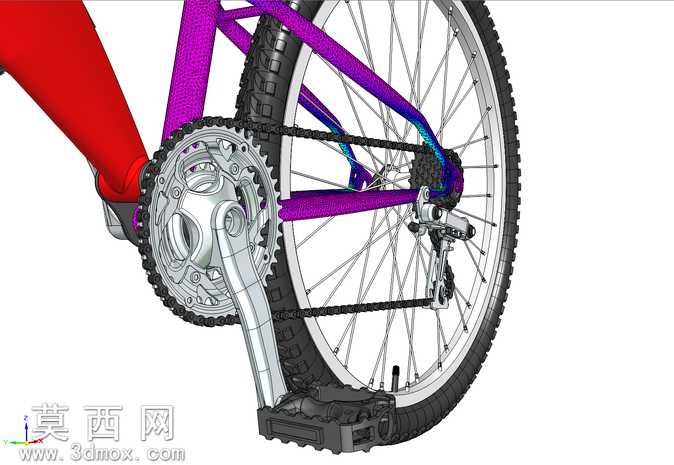

本作品围绕山地自行车后轮与传动核心区域开展三维建模设计，在建模初期先梳理自行车该区域的机械逻辑，明确车架后三角、后轮组、传动套件、变速组件之间的装配约束关系，采用自底向上的建模思路完成各零件的独立建模后再进行总装配。建模过程中，针对后轮组部分，精准还原了山地车越野胎的胎纹凹凸结构，轮圈的双层加强结构、辐条的交叉编法与辐条帽的细节都做了精细化处理，花鼓的塔基结构、轴承安装位、碟刹安装座都严格按照真实山地车零件的尺寸比例进行绘制，保证轮组转动的运动仿真逻辑通顺。针对传动系统部分，牙盘的多盘片齿形做了精准拟合，还原了不同齿数盘片的齿廓弧度与变速倒角设计，曲柄的人体工学弯折角度、脚踏的防滑钉结构与转轴间隙都做了细节刻画，链条的每一节链片、销轴、滚子都采用阵列与配合约束完成装配，可真实模拟链条与牙盘、飞轮的啮合传动状态，后变速器的导轮、连杆、弹簧结构也完整还原，可模拟变速时的摆臂动作。材质渲染阶段，车架部分采用哑光红黑金属烤漆材质，调整了漆面的反光度与细微颗粒质感，还原真实山地车车架的磨砂漆面效果；金属传动零件采用亮面镀铬与哑光铝合金两种材质区分，牙盘、链条、飞轮做了轻微的使用磨损质感处理，避免金属材质过于塑料感；轮胎采用哑光黑色橡胶材质，调整了材质的粗糙度与凹凸贴图，还原越野轮胎的橡胶颗粒触感；脚踏的塑料防滑部分与金属转轴做了材质区分，增强整体的材质层次感。设计过程中重点考量了各零件之间的装配干涉问题，在建模阶段就通过软件的干涉检查功能反复调整零件间隙，保证后叉与轮胎、链条与车架、变速器与辐条之间都留有合理的安全间隙，同时还原了真实自行车该区域的结构设计逻辑，既保证外观的写实度，也具备结构合理性，可用于自行车结构教学、产品外观展示等场景。
