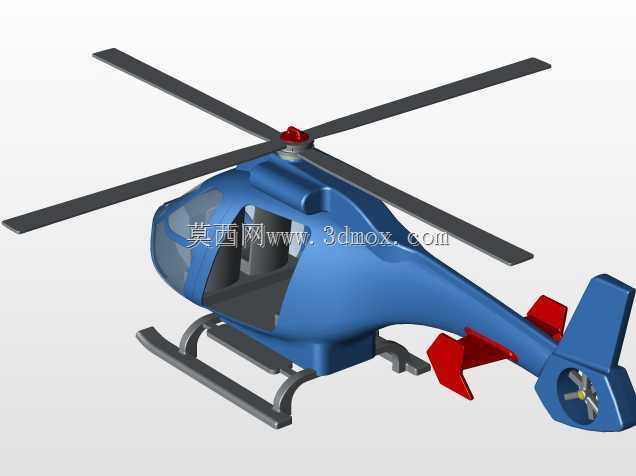

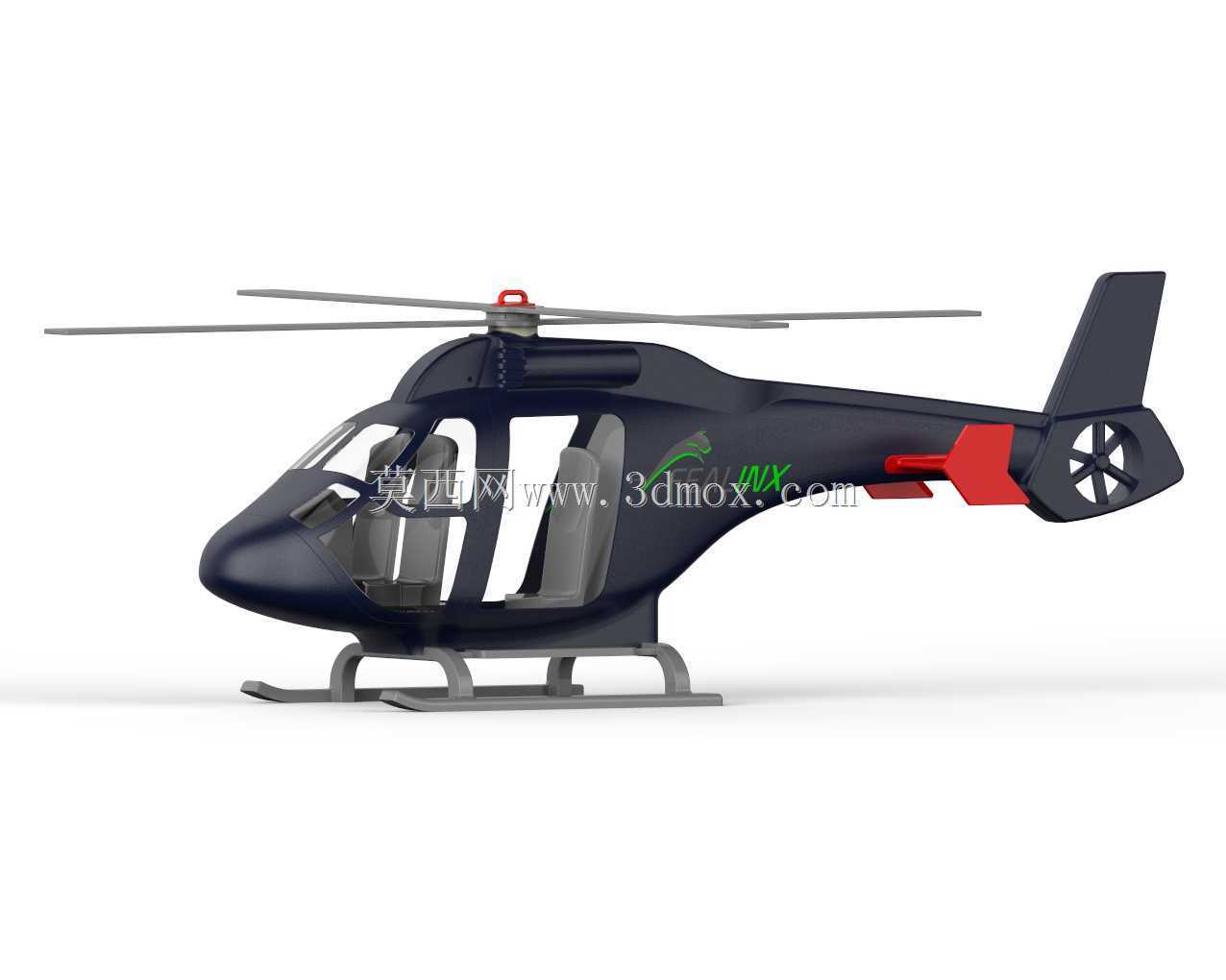

涵道式尾桨民用轻型直升机外观结构

　　这款轻型直升机的结构设计，首先围绕城市低空通航、短途通勤、空中巡查这类高频近地作业场景展开，区别于传统外露尾桨的直升机构型，采用涵道式尾桨布局，核心是降低低空作业时尾桨剐蹭障碍物的风险，在城市楼宇间、林带上空执行巡查任务，或是在起降场地周边有低矮植被、临时设施的场景下，涵道结构能将尾桨完全包裹在垂尾内部，避免地面杂物被卷入尾桨流场，也能减少地面人员靠近起降点时被外露桨叶碰伤的概率。从实际功能逻辑来看，整机采用滑橇式起落架，没有复杂的轮式起落架收放机构，一方面降低了结构自重，另一方面在非铺装的野外起降点、临时搭建的起降平台上，滑橇结构能更好地分散机身接地压力，不需要平整的硬质跑道就能完成起降，适配应急救援、

　　农林作业这类起降条件不确定的任务场景。机身主体的流线型曲面设计，并非单纯追求外观顺滑，而是在建模阶段就考虑了前飞状态下的气动阻力分布，机头位置的曲面曲率从风挡区域向机鼻逐步收窄，能让前飞时的气流平顺过渡到机身中段，减少紊流对机身稳定性的干扰；座舱段采用大开框的透明舱盖设计，预留了正副驾驶加两名乘员的乘坐空间，舱内的操纵台、座椅安装位都在结构建模时预留了安装边界，后续做详细结构设计时可以直接在现有模型基础上叠加内饰、航电设备的安装结构，不需要重新调整机身曲面的分块逻辑。主旋翼采用三桨叶布局，桨毂位置的整流罩完全覆盖了倾斜铰、变距铰的安装空间，既减少了桨毂位置的气动阻力，也能避免雨水、沙尘直接进入桨毂铰接结构，

　　降低日常维护的密封设计难度；尾梁部分采用等截面过渡到垂尾的结构，涵道尾桨的安装轴线与主旋翼旋转平面保持精准的垂直角度，建模时已经预留了尾桨传动轴的走线通道，从主减速器位置到尾桨减速器的安装路径完全顺着尾梁内部的加强筋布局，不会额外占用机身内部的有效载荷空间。两侧的舱门采用上滑轨式的开启结构预留，建模时在机身侧面的门框位置预留了滑轨安装槽、门锁的安装凸台，后续做详细设计时不需要在机身蒙皮上额外开孔，保证了机身结构的整体性。垂尾上的红色标识块位置，是按照通航飞行器的防撞标识要求预留的涂装区域，建模时直接将该区域做了曲面分块，后续做渲染或者工程出图时可以直接赋予对应材质，不需要重新分割曲面。滑橇起落架的横向支撑臂采用弧形过渡结构，

　　连接位置的安装座直接与机身底部的加强框位置对齐，建模时已经考虑了着陆冲击的载荷传递路径，起落架受到的地面冲击力可以顺着支撑臂直接传递到机身底部的主承力框，不会在蒙皮位置产生应力集中。整机的外形尺寸控制在轻型直升机的常规边界内，机身总长度不含主旋翼的状态下适配小型通航机库的停放尺寸，机高控制在普通车库的净空高度范围内，旋翼转动时的最大直径也符合低空目视飞行的空域占用要求，在执行空中航拍、电力巡线这类任务时，能在狭窄的空域内完成转向、悬停动作。从设计思路上看，整个模型没有做过度的细节冗余，所有曲面分块都对应实际的结构装配逻辑，比如机头的设备舱预留口、机身顶部的发动机舱盖分缝，都和实际机型的维护口盖位置对应，后续如果要做结构有限元分析、装配干涉检查，可以直接基于这个模型拆分零件，不需要重新构建基础曲面。涵道尾桨内部的桨叶采用多叶小直径设计，相比传统外露尾桨，相同推力下的旋转噪音更低，在城市上空执行任务时能减少对地面的噪音干扰，这也是当前民用轻型直升机选型时的核心考量点之一，建模时特意将涵道内壁与尾桨桨尖的间隙控制在合理范围内，既避免桨尖与涵道内壁剐蹭，也能利用涵道的唇口效应提升尾桨的推力效率，降低尾桨的功率消耗。机身侧面的标识安装位是平整合曲面，不会因为粘贴标识破坏机身的气动外形，风挡的曲面弧度兼顾了前方视野和气动阻力，飞行员的前下方视野角度满足低空悬停作业时的观察需求，不需要额外加装观察窗就能看到机身正下方的作业区域。
