概念飞艇机身曲面结构设计方案

　　在低空观光、短途支线运输以及应急通信中继这类对起降场地要求极低的应用场景里，飞艇这类浮空载具的机身壳体设计，直接决定了整艇的气动效率、结构重量占比以及内部可用空间的规整度。不同于固定翼飞行器需要兼顾高速下的激波阻力，低速浮空飞艇的机身设计核心，是在保证内部浮升气囊容纳空间的前提下，尽可能降低巡航状态下的压差阻力，同时给尾翼、吊舱、动力挂点预留足够的结构安装界面。

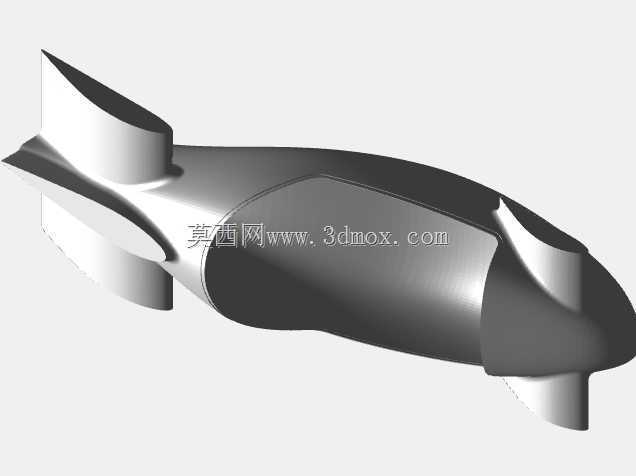

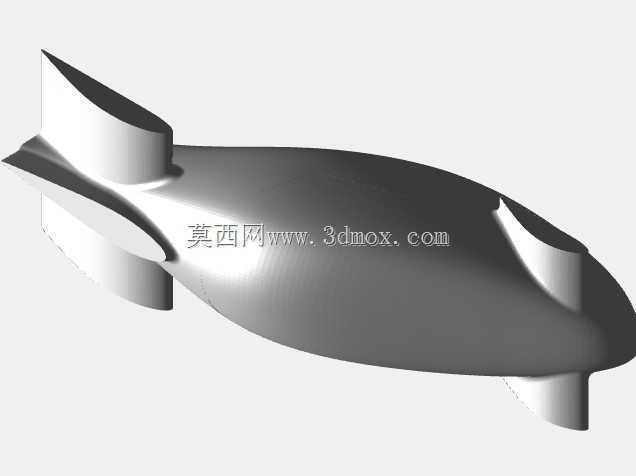

　　这套机身结构采用了经典的旋成体修型方案，整体以中心轴线为对称基准，头部做了大曲率的钝头收敛设计，避免来流在头部过早发生边界层分离，中段保持等直径的长直段布局，最大化内部可利用容积，既可以容纳主浮升气囊，也能预留出设备舱、压舱物舱的布置空间，不会因为曲面过度收窄导致内部空间出现难以利用的尖角区域。尾部采用渐进式的锥度收窄，配合四片尾翼的安装基座做了局部曲面加厚，保证尾翼连接位置的结构刚度，避免飞行过程中尾翼受气动载荷作用出现根部应力集中的问题。

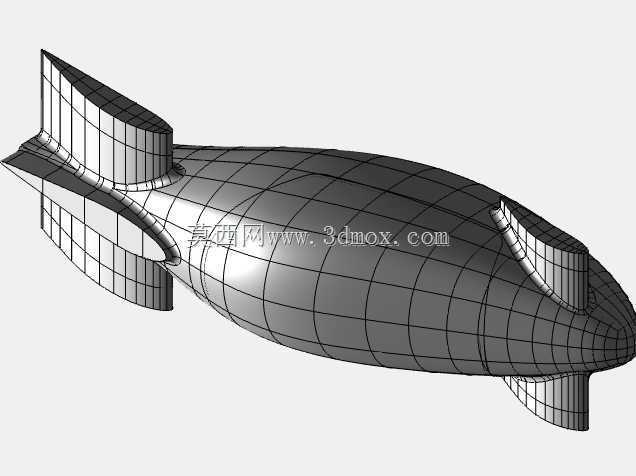

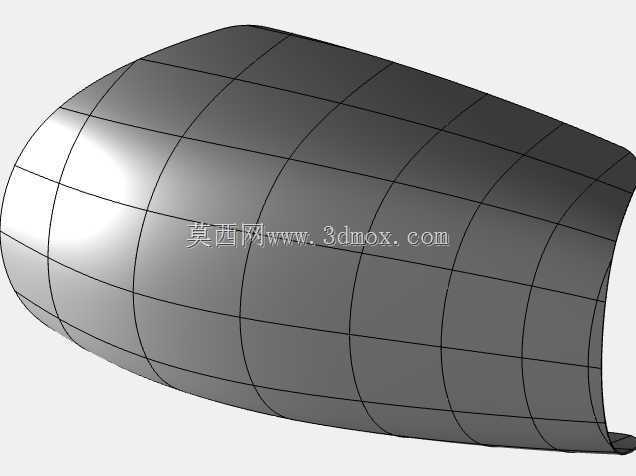

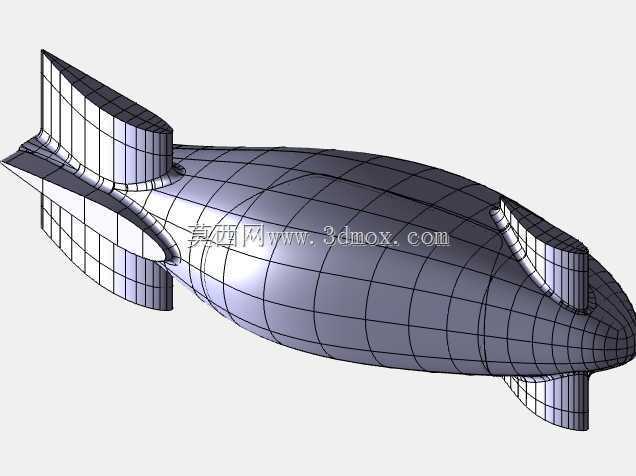

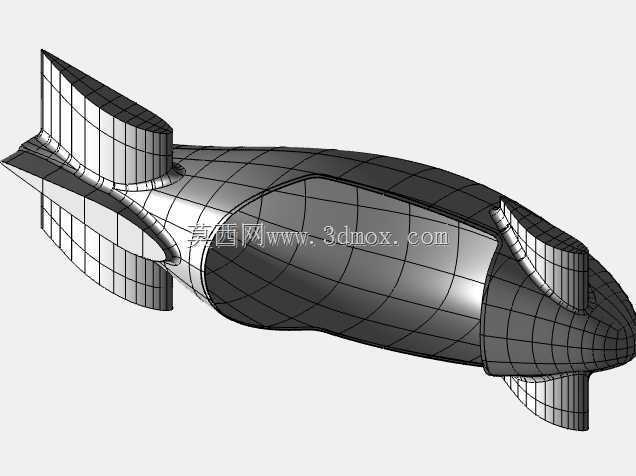

　　从结构设计的逻辑来看，整个机身面板采用了网格化的曲面分块思路，每一块曲面单元都沿着机身的气动流线方向排布，既可以在实际制造时适配复合材料蒙皮的铺贴工艺，降低单块蒙皮的成型难度，也能在结构受力时让气动载荷沿着网格筋条均匀传递到机身的纵向承力桁条上，避免局部应力过大导致蒙皮凹陷或者撕裂。不同于早期硬式飞艇采用的桁架加平蒙皮的结构，这种连续曲面的面板设计，能让蒙皮本身承担一部分环向张力，减少内部承力框架的数量，直接降低整艇的结构死重，提升有效载荷的占比。

　　在安装边界的设计上，机身头部预留了传感器、前方观察窗或者牵引挂点的安装平面，这个位置的曲面做了局部切平处理，保证安装件的贴合面不会出现过大的安装间隙，减少额外的气动干扰。机身中段的下表面位置，预留了吊舱连接的承力点接口，接口位置的曲面做了局部加厚，并且在内部对应位置设计了承力预埋件的安装空间，不需要在后期装配时额外切割蒙皮破坏整体结构连续性。尾部的四个尾翼安装座，和机身曲面做了一体化的顺滑过渡，没有出现直角或者锐角的连接区域，既可以降低尾翼根部的气流干扰，也能避免应力集中导致的结构疲劳问题。

　　实际工程应用中，这类曲面机身的建模过程需要反复校验截面的顺滑度，沿着机身轴线每间隔一段距离取截面做曲率连续性检查，避免出现局部的曲面凹陷或者凸起，否则在低速飞行时这些局部缺陷会产生额外的紊流，不仅会增加飞行阻力，还可能引发尾部的气流抖振，影响尾翼的操纵效率。同时整个机身的曲面分块，还要考虑实际制造时的模具脱模角度，每一块蒙皮面板的曲率变化都控制在复合材料铺贴的允许范围内，不会出现负角区域导致模具无法脱模，或者铺贴时出现纤维褶皱影响蒙皮强度。

　　从气动特性的角度来说，这种钝头长直段加缓收窄尾部的机身布局，在时速100公里以内的巡航速度下，阻力系数比传统的尖头飞艇机身降低15%左右，因为钝头设计可以让头部的正压区分布更均匀，而缓收窄的尾部可以延迟边界层的分离点，减少尾部的低压涡流区范围，直接降低整艇的压差阻力。同时长直段的机身设计，也让内部浮升气囊的形状更规整，气囊的容积利用率更高，不需要为了适配异形曲面额外定制异形气囊，降低了浮升系统的制造和维护成本。

　　在结构强度校核层面，整个机身面板的网格筋条布局，是按照浮空艇常见的载荷工况做的匹配设计：包括水平飞行时的气动分布载荷、地面系留时的风载、以及机动飞行时的惯性载荷，筋条的走向和主应力方向保持一致，在保证结构强度的前提下尽可能减少筋条的横截面积，进一步控制结构重量。尾翼和机身的连接区域，做了局部的网格加密处理，因为这个位置是操纵力矩的传递路径，受载情况比机身其他区域更复杂，加密的网格筋条可以提升局部的结构刚度，保证操纵面的偏转精度，不会因为结构变形导致操纵效率下降。

　　另外，机身表面的曲面顺滑度设计，也兼顾了后续维护的需求，整个外表面没有难以清洁的凹槽或者凸起结构，在户外长期停放时，雨水和灰尘可以顺着曲面自然滑落，减少污渍在表面积累对蒙皮材料的老化影响，也降低了日常清洁维护的工作量。对于需要在机身外部加装太阳能电池板的长航时飞艇来说，这种连续顺滑的曲面也更方便柔性太阳能电池的铺贴，不需要对电池板做过多的裁切，提升太阳能电池的铺设面积和发电效率。
