固定翼轻型飞机整机结构设计方案

　　这套固定翼轻型飞机的结构设计，覆盖了常规布局轻型飞行器的全部核心装配单元，从实际工程落地的角度出发，所有部件的连接边界、安装间隙都做了对应预留，可直接用于航空教学演示、小型无人验证机改制、航模产品结构开发等场景。在实际应用层面，这类常规布局的固定翼结构，既可以作为高校航空专业课程的实体教学模型，帮助学生理解机翼升力面、尾翼安定面、机身承力段的配合逻辑，也可以经过材料适配调整后，改装为小型低空测绘无人机、环境监测无人机的机体平台，相比多旋翼构型，固定翼的长航时特性在大面积作业场景下有不可替代的优势。

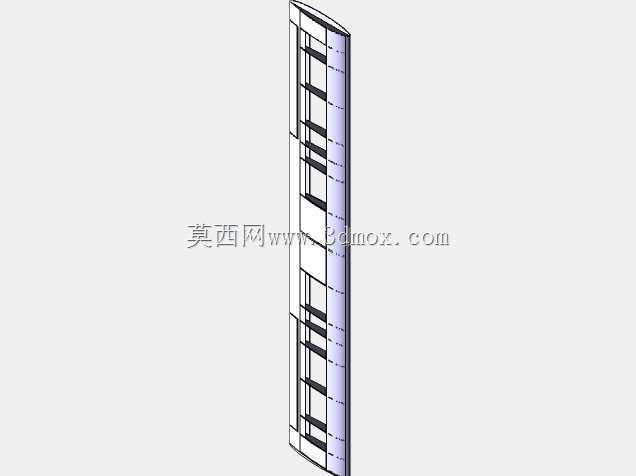

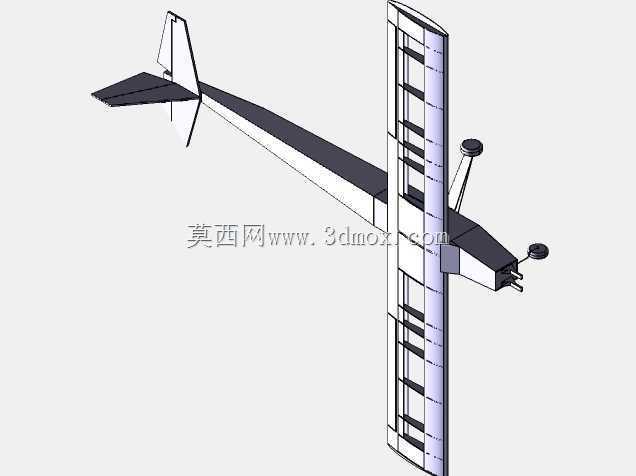

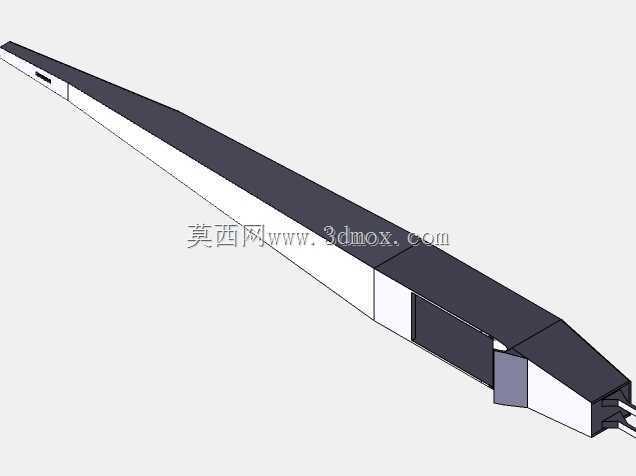

　　从功能特性来看，模型拆分了机翼、机身、尾翼、起落架四个核心模块，机翼采用平直翼构型，翼型选用低速下升阻比表现稳定的平凸翼型，机翼上预留的条状开口是舵机安装位与舵面连接间隙，实际装配时可直接嵌入标准航模舵机，无需二次修配结构；机身采用半硬壳式的简化结构，前部预留了动力系统安装舱，可适配电动动力组或者小型油动动力组，舱段内部的空间边界做了规整处理，方便布置电池、飞控、任务载荷等设备，机身与机翼的连接位置设计了插接式的定位结构，装配时可以快速对齐翼面安装角，保证左右机翼的安装角度偏差控制在工程允许的范围内，避免飞行过程中出现升力不对称的问题。

　　尾翼部分采用常规的垂直尾翼加水平尾翼的布局，垂尾与平尾的相对位置经过了气动效率校核，垂尾后缘预留了方向舵的转动间隙，平尾后缘预留了升降舵的转动间隙，所有舵面的转动轴线都与机身基准轴线平行，避免出现舵面偏转卡滞或者气动操纵效率不足的问题；起落架采用后三点式布局，前起落架布置在机身前部下方，两个主起落架布置在机翼与机身连接段的下方，起落架的支柱长度经过重心匹配计算，保证地面滑跑时的机身俯仰角度处于合理区间，既可以避免起飞时尾翼擦地，也能保证降落时的主轮先触地，降低着陆冲击对机身结构的影响。

　　设计过程中优先考虑了装配的工艺性，所有部件的分模面都沿着结构的受力方向布置，不管是采用3D打印制作验证件，还是采用轻木、复合材料制作实飞部件，都可以直接基于这套结构拆分零件，不需要额外做工艺补正；外形尺寸方面，整机的翼展、机身长度、尾翼力臂长度都按照轻型低速飞机的常规比例设置，机翼的展弦比适配低速飞行的升力需求，机身的长细比兼顾了结构强度与飞行阻力的平衡，安装边界上，所有部件的连接位置都设计了定位止口，相邻部件的装配公差控制在0.2mm以内，既可以保证装配后的结构整体性，也方便后期拆解维护、更换受损部件。

　　在结构强度校核的思路上，机翼的承力梁位置做了局部加厚处理，对应飞行过程中机翼承受的升力弯矩，机身的起落架安装位置做了加强筋结构，应对降落时的冲击载荷，尾翼与机身的连接段做了过渡圆角处理，降低应力集中带来的结构断裂风险；整个结构没有冗余的装饰性部件，所有外形特征都服务于气动效率与结构强度的需求，对于刚接触航空结构设计的从业者来说，可以通过这套模型理解常规布局固定翼飞机的结构分配逻辑，对于有实际制作需求的用户来说，这套结构的预留接口可以适配市面上绝大多数的通用航模配件，不需要对结构做大幅度修改就可以完成整机的装配调试。
