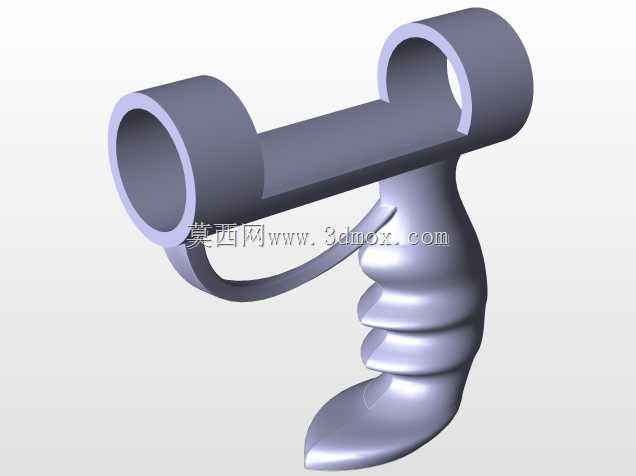

创意握把式双筒握持结构造型设计

　　从结构设计的实际落地角度来看，这类握持结构的设计核心首先要匹配手持操作的受力场景，日常作业中操作人员单手握持时，握把曲面的弧度需要贴合手掌自然弯曲的形态，指槽位置的分布要对应食指、中指、无名指的自然放置区间，避免长时间握持产生局部应力集中导致的操作疲劳。上部的双筒平行结构，在实际应用中可作为功能部件的安装载体，两个筒状结构的同轴度、平行度公差需要控制在合理范围内，筒壁厚度的设定既要满足结构强度要求，也要兼顾整体重量控制，避免前端过重导致握持时重心偏移。

　　设计过程中首先要确定握持基准面，握把底部的曲面弧度需要适配不同手型的握持范围，握把与上部横梁的过渡位置采用大圆弧曲面衔接，一方面可以避免应力集中导致的结构断裂风险，另一方面也能优化握持时虎口位置的贴合度，减少操作时的硌手感。上部两个筒状结构的内径尺寸需要匹配对应安装的功能组件外径，筒端的环形端面设计可以作为部件安装的定位基准，安装时配合端面挡圈或者端盖即可实现轴向定位，不需要额外设计复杂的定位结构，降低加工装配的难度。

　　从安装边界来看，整体结构的横向宽度控制在单手握持的舒适跨度内，握把的竖向长度要覆盖手掌从虎口到掌根的接触范围，上部双筒的伸出长度不能过长，否则会导致整体重心前移，操作时需要额外施加腕部力量平衡，长时间使用会提升操作疲劳度。握把侧面的弧形凸起对应手指的握持位置，每个凸起的高度差控制在3-5mm区间，既能够起到防滑定位的作用，也不会因为凸起过高影响手型切换的灵活性。

　　结构的壁厚设计采用均匀化处理，整体壁厚保持一致，避免注塑或者3D打印成型时出现缩痕、翘曲等成型缺陷，拐角位置全部采用圆角过渡，圆角半径不小于壁厚的1/2，减少应力集中点。横梁连接双筒与握把的位置，做了局部加厚处理，这个位置是整体受力的薄弱点，当双筒端承受径向载荷时，横梁位置会承受较大的弯曲应力，局部加厚可以有效提升结构的抗弯强度，不需要额外添加加强筋就能够满足常规使用场景下的强度要求，同时保持外观的简洁流畅。

　　在实际应用场景中，这类结构可以作为手持操作工具的主体承载结构，双筒位置可安装功能执行组件，握把位置可集成控制开关或者走线通道，内部中空的结构可以预留走线空间，让线路从握把内部连通到上部筒内的功能组件，避免线路外露导致的磨损、勾挂风险。握把底部的曲面做了收窄处理，既能够减轻整体重量，也能够避免掌根位置与结构边缘产生磕碰，操作时手腕可以自然活动，不会被结构边缘限制活动角度。

　　建模过程中需要重点关注曲面的连续性，握把的异形曲面需要做到G2连续，避免出现曲面棱线影响握持手感，双筒的圆柱面与横梁的衔接面要做到相切过渡，拼接位置不能出现台阶或者缝隙，保证外观的整体性。尺寸链核算时，要重点控制双筒的中心距尺寸，这个尺寸直接决定了后续安装功能组件的适配性，中心距的公差需要控制在±0.1mm以内，筒的内孔圆柱度公差也要控制在合理范围，保证安装的功能组件不会出现卡滞或者同轴度偏差问题。

　　从人机工程的角度验证，握持时手腕的自然角度处于中立位置，不需要刻意弯折手腕就能够完成操作动作，指槽的位置分布对应手指自然弯曲时的接触点，握持时手指不需要刻意调整位置就能够自然贴合，握把的截面采用椭圆形设计，相比圆形截面能够更好地传递扭矩，操作时不容易出现打滑的情况，表面不需要额外添加防滑纹路就能够获得足够的握持摩擦力，同时也方便后续做表面处理，比如喷砂、哑光处理等工艺都能够顺利实施，不会因为曲面过于复杂导致表面处理不均匀。
