GoPro运动相机云台万向节固定底座结构

　　这款万向节底座是面向运动相机挂载场景设计的核心连接构件，主要适配运动相机云台的角度调节需求，在户外拍摄、工业巡检记录、运动场景跟拍等工况下承担相机与挂载端的刚性连接、角度限位功能。从实际使用场景来看，这类底座常被安装在头盔侧方、骑行支架、设备巡检手持杆端部，既要承受运动过程中的往复冲击载荷，也要为云台的角度调整提供稳定的支撑基准，避免拍摄过程中出现连接松旷、画面抖动的问题。

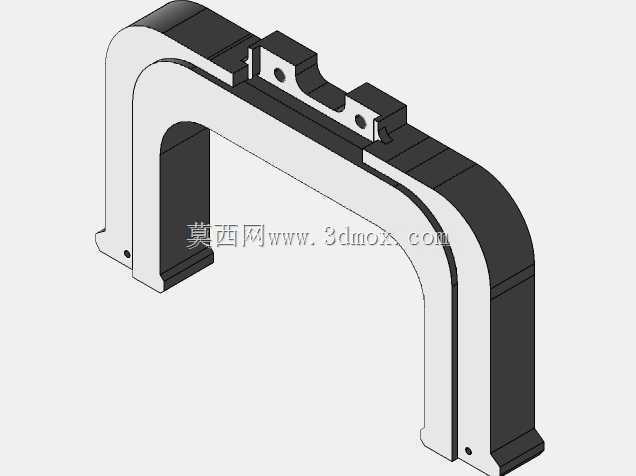

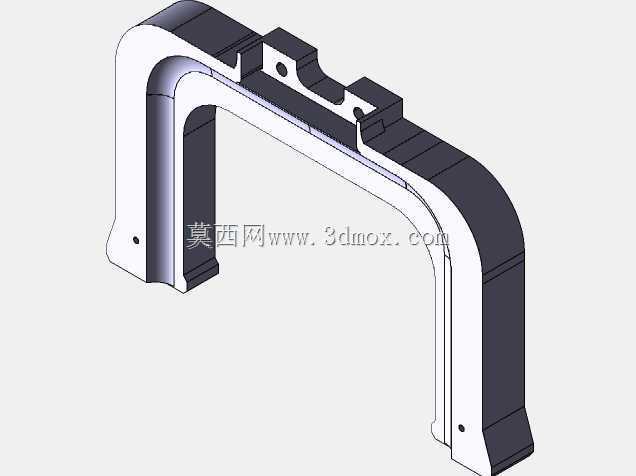

　　从结构设计逻辑来看，整体采用U型对称框架构型，两侧支撑臂做了等厚圆弧过渡处理，没有出现直角应力集中的结构，在保证整体抗弯强度的前提下，尽可能削减了非受力区域的材料厚度，控制整体构件重量，适配运动相机配件轻量化的使用需求。两侧臂的端部预留了同轴的销轴安装孔，孔位做了同轴度公差约束，安装后可以保证云台转轴转动顺畅，不会出现卡滞、偏磨的问题；顶部的连接位设置了定位卡槽与紧固孔位，既可以和云台的转动端快速对位，也能通过紧固件锁死，避免相机调整角度后出现滑移。底座的下端安装面做了平面度处理，和挂载支架贴合时可以保证接触面积充足，不会因为贴合面缝隙导致连接刚性不足。

　　在安装边界的设计上，两侧支撑臂的内档间距匹配主流运动相机云台的转动模块尺寸，预留了足够的转动避让空间，不会在云台俯仰、横滚调整时出现结构干涉；整体的外轮廓尺寸控制紧凑，安装后不会过多突出挂载平面，降低户外使用时被外物剐蹭的概率。构件的壁厚设计经过载荷校核，在常规1.5米跌落冲击的工况下，支撑臂不会出现塑性变形，销轴孔位也不会因为冲击出现豁口、开裂的问题。表面的棱边全部做了倒钝处理，没有尖锐飞边，安装操作时不会划伤操作人员，也不会勾挂户外使用时的衣物、线缆等物件。

　　从功能特性来看，这款底座的U型结构本身就具备良好的抗扭性能，当相机处于偏心挂载状态时，两侧支撑臂可以均匀分担偏转载荷，不会出现单侧臂受力过大导致的变形问题。顶部的卡槽结构做了限位止口设计，安装时不需要额外调整对位，只需要将云台模块卡入止口后拧紧紧固件即可完成装配，大幅提升户外场景下的装拆效率。销轴孔的内壁预留了润滑脂存储的微小环槽，长期户外使用时可以留存少量润滑介质，避免转轴因为进尘、沾水出现转动卡涩的问题。底座的安装端面预留了防滑纹理的贴合区域，和橡胶防滑垫配合使用时，可以进一步提升连接摩擦力，即使在高频振动的骑行、运动工况下，也不会出现底座转动移位的问题。

　　在设计过程中，针对运动场景的高频振动特性，特意将整体的固有频率避开了常规运动场景的振动频率区间，避免使用过程中出现共振导致的画面抖动问题。所有的连接孔位都做了沉头处理，紧固件安装后不会突出构件表面，既保证了外观的规整性，也避免突出的螺钉头剐蹭其他物件。两侧支撑臂的圆弧过渡区域做了等强度设计，从根部到端部的壁厚逐步变化，在保证根部抗弯强度足够的前提下，尽可能降低端部的重量，减少整体结构的转动惯量，让云台调整角度时的响应更灵敏。
