概念喷气式飞行器结构设计方案

　　在航空装备研发的前期概念验证阶段，这类喷气式飞行器的三维结构设计，核心是为了验证非常规气动布局的可行性，给后续的风洞试验、结构强度校核提供基础的数模依据，区别于量产机型的成熟结构，这类概念尝试更偏向于探索不同翼身融合方式、动力舱布置位置对整机飞行性能的影响。从实际应用场景来看，这类设计既可以作为小型无人喷气靶机的结构参考，也能为轻型载人喷气运动飞机的布局探索提供思路，在航空科普、高校航空航天专业的课程设计、飞行器创新赛事的方案验证环节，这类简化结构的数模能够快速让设计人员调整布局参数，不用一开始就陷入复杂的系统细节设计中。

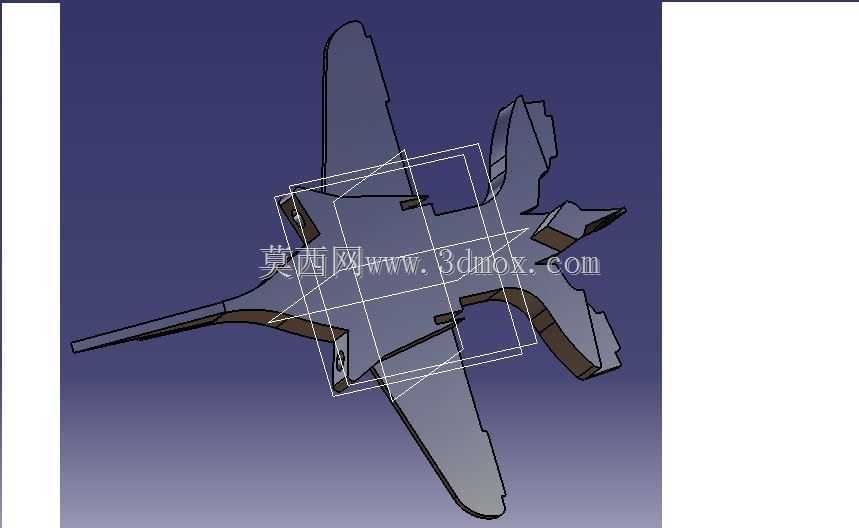

　　从功能特性来看，这个设计方案采用了翼身融合的初步构型，没有沿用传统客机或者战斗机的筒状机身加外置机翼的布局，而是将机身承力结构和机翼的受力结构做了一体化的初步整合，这种设计思路的优势是能够在同等翼展条件下获得更大的机身内部容积，既可以布置燃油箱、航电设备，也能为后续的动力系统安装预留足够的空间，同时一体化的结构能够减少机身和机翼连接处的气动阻力，在亚音速飞行阶段能够有效提升升阻比，降低飞行过程中的燃油消耗。在结构设计的思路上，首先确定的是整机的气动焦点和重心的匹配位置，数模中预留的线框结构是后续结构梁的布置位置，主承力梁沿着机翼的展向布置，穿过机身中部的承力框，将两侧机翼的升力传递到机身结构上，同时在机身尾部预留了喷气式动力装置的安装舱位，舱位的尺寸边界按照小型涡喷发动机的常规安装尺寸做了预留，既考虑了发动机的安装间隙，也预留了维护操作的空间，不需要拆解大面积的机身蒙皮就能完成发动机的日常检查和更换。

　　从外形尺寸和安装边界来看，这个概念方案的翼展控制在小型飞行器的常规尺寸区间，机身长度和翼展的比例接近1:1.2，这种比例能够保证飞行器在低速飞行阶段的横向稳定性，不需要额外增加过大的垂尾面积就能维持航向稳定。机身的截面采用了近似菱形的修型设计，既能够降低侧向的雷达反射截面积，也能保证机身截面有足够的高度来布置起落架舱和设备舱，起落架的安装位置在机身中部靠后的位置，数模中预留的安装点能够满足前三点式起落架的布置要求，主起落架的收放舱位刚好在翼根的结构内部，不会额外占用机身中部的有效容积，也不会在收放状态下破坏整机的气动外形。在机翼的设计上，采用了大后掠角的翼型设计，后掠角角度匹配亚音速飞行的减阻需求，机翼的厚度从翼根到翼尖逐渐变薄，既能够保证翼根位置有足够的结构强度来承受升力带来的弯矩，也能减少翼尖位置的诱导阻力，翼尖的修型采用了切尖设计，避免翼尖位置出现气流分离导致的颤振问题。

　　在细节结构的处理上，机身尾部的控制面预留了足够的偏转角度空间，平尾和垂尾的操纵面转轴位置做了初步的位置规划，后续如果要做进一步的详细设计，可以直接在这个数模的基础上增加操纵摇臂、舵机的安装结构，不需要重新调整整机的气动外形。机身头部的位置预留了航电设备的安装空间，能够满足小型飞控系统、空速管、导航设备的安装需求，设备舱的尺寸边界按照常规小型航电设备的堆叠尺寸做了预留，同时考虑了设备走线的通道空间，避免后续详细设计时出现结构和线缆干涉的问题。这类概念设计的数模虽然没有包含详细的系统结构、蒙皮厚度、连接紧固件的细节，但是已经把整机的布局边界、核心结构的位置、各系统的安装空间做了明确的界定，能够帮助设计人员快速评估布局的合理性，在方案迭代阶段节省大量的建模时间，不用从零开始搭建基础外形，只需要根据具体的性能需求调整机翼后掠角、机身长度、动力舱位置这些参数，就能快速生成新的方案用于仿真验证。
