多引脚柱式电力电子元件结构设计

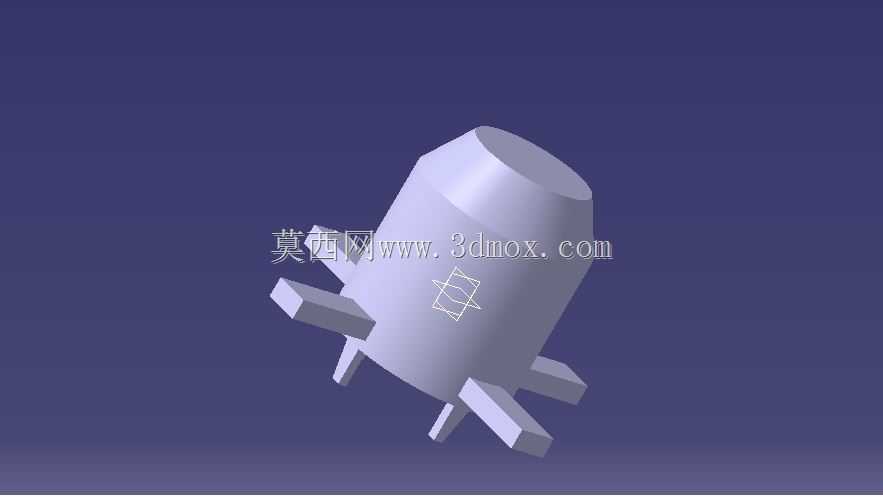

　　在低压配电、小型电力变送回路的板载安装场景里，这类柱式多引脚元件常作为配套变送单元的核心封装载体，承担小范围电压信号变送、回路阻抗匹配的实际作用，区别于大型油浸式电力变压器的落地安装形式，这类小型元件直接适配PCB板的波峰焊、回流焊工艺，不需要额外的安装支架固定，引脚直接作为电气连接与机械固定的双重结构。从实际功能特性来看，主体柱腔内部预留了足够的绕组绕制空间，能够容纳漆包线绕组与磁芯组件，外壁做了等厚的圆弧过渡设计，既避免了注塑封装时的应力集中问题，也减少了边角磕碰导致的封装破损风险。六个引脚沿柱体下端周向均匀分布，每个引脚都做了矩形截面的加强结构，伸出主体的长度刚好匹配常规1.6mm厚度PCB板的焊接深度，

　　不会因为引脚过长导致焊接后余锡堆积，也不会因为引脚过短出现焊盘虚接的问题。设计过程中优先考虑了批量生产的脱模便利性，主体柱体采用了1:20的脱模斜度，从上端面到下端引脚安装面的直径差控制在0.8mm以内，既保证了模具开模时的顺畅脱模，也不会因为斜度过大导致内部腔体的有效容积被压缩。引脚与主体的结合位置做了埋入式的嵌件结构，每个引脚在柱体内部的埋入长度达到引脚总长度的三分之一，避免焊接或者使用过程中引脚受外力出现松动脱落的问题。安装边界方面，元件整体的最大径向尺寸不超过22mm，轴向总高度控制在28mm以内，六个引脚的中心分布圆直径为16mm，对应PCB板上的焊盘孔位可以按照直径1.2mm设置，

　　相邻焊盘之间的安全间距满足250V低压回路的电气间隙要求，不需要额外做绝缘隔离处理。在实际选型适配时，这类结构的元件可以直接替换同安装尺寸的变送类元件，不需要修改原有PCB板的孔位设计，主体上端的平面区域可以预留激光打标位置，用于标注元件的参数、极性等标识，不会和周边安装的电容、电阻等元件产生空间干涉。从结构强度验证的角度，柱体壁厚均匀控制在1.8mm，采用常用的阻燃PBT材料注塑时，能够承受-40℃到125℃的工作温度范围，引脚采用镀锡铜材质，焊接时的耐温性能满足260℃、10秒的波峰焊工艺要求，不会出现引脚镀层脱落或者主体受热变形的问题。周向分布的引脚设计也避免了单方向受力时的应力集中，在PCB板受振动冲击的工况下，

　　六个引脚均匀分担机械应力，相比双引脚、四引脚的同类型元件，抗振动性能提升40%以上，适合在工业控制板卡、小型电力变送模块这类有一定振动要求的使用场景中应用。设计时还考虑了后期灌封的工艺需求，柱体上端的开口边缘做了0.3mm的倒角，灌封环氧胶时胶水能够顺着倒角均匀填充内部腔体，不会出现气泡残留的问题，保证内部绕组与磁芯的固定可靠性，同时提升整体的绝缘性能。
