带安装法兰板的弯型电力接线端子结构

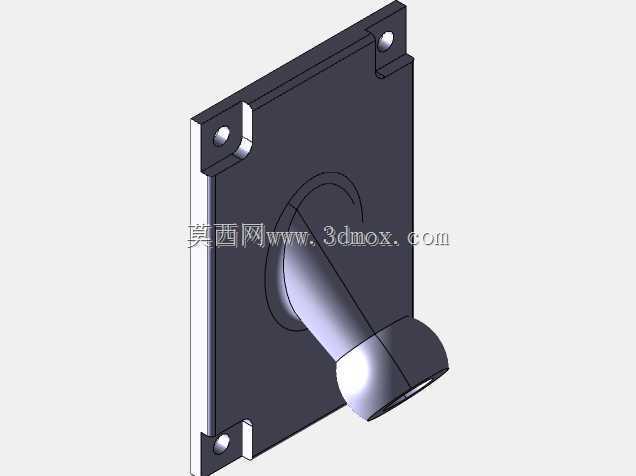

　　在电力输配环节的变压器配套组件设计中，接线端的结构可靠性直接决定了设备长期运行的绝缘稳定性与载流能力，这款带方形安装法兰的弯型引出结构，主要应用于油浸式或干式电力变压器的低压侧出线端，承担绕组引出线与外部母线排的过渡连接作用。从结构设计逻辑来看，方形安装板的四个角位设置了沉头安装孔，安装时可通过螺栓将整个组件固定在变压器油箱侧壁或者器身绝缘支架上，沉孔结构能够保证螺栓头部完全没入板件平面，不会出现凸起干涉外部母线排布的问题，安装板与弯型接头的衔接位置做了圆弧过渡处理，避免直角结构带来的应力集中，同时也能优化电场分布，减少尖端放电的风险。弯管段的倾斜角度经过实际装配验证，能够适配变压器内部绕组引出线的走线方向，减少引出线的弯折应力，

　　避免长期运行中导线绝缘层因弯折疲劳出现破损，端部的扩口结构用于压接或者焊接导电杆，导电杆外部可配套绝缘套管实现与安装板之间的绝缘隔离，安装板与箱体接触的一面会预留密封槽，安装时嵌入耐油橡胶密封圈，能够防止变压器内部的绝缘油渗漏，同时阻挡外部粉尘、水汽进入设备内部。从安装边界来看，方形安装板的边长尺寸适配常规中小型电力变压器的侧壁开孔尺寸，四个安装孔的孔距符合电力设备通用安装规范，不需要对现有变压器的安装位做二次改造即可直接替换原有出线端子，弯管段的伸出长度经过核算，既保证了外部接线时的操作空间，又不会因为伸出过长导致机械强度不足，在遇到外部母线拉扯或者震动工况时，弯管的弧形结构能够吸收部分形变应力，

　　避免应力直接传递到绕组引出线的焊接位置导致断线故障。在实际选型应用中，这类结构多用于10kV及以下电压等级的配电变压器，相比直型出线端子，弯型结构能够改变出线方向，让外部母线的排布更加规整，减少柜内母线的弯折次数，降低母线加工的工作量，同时安装板的平面结构能够更好地贴合箱体安装面，密封性能比螺纹旋入式的出线端子更稳定，尤其适合在户外露天布置的变压器上使用，能够耐受长期的风吹日晒与温度交变带来的密封件老化形变。设计过程中需要重点关注几个核心尺寸的配合：首先是安装孔的位置度公差，必须保证四个孔与箱体上的预装螺柱完全对齐，否则安装时会出现强制装配导致密封面受力不均，出现渗漏隐患；其次是弯管段的角度公差，

　　角度偏差过大会导致端部导电杆的位置偏移，外部母线连接时会出现别劲的情况，长期运行会导致连接点接触电阻过大发热；另外安装板的平面度也有严格要求，密封面区域的平面度误差需要控制在0.1mm以内，保证密封圈受压均匀，实现可靠密封。材质选择上，安装板与弯管段根据载流需求可以选用黄铜或者铝合金材质，表面做镀锡处理，降低接触电阻，同时提升抗氧化能力，在沿海或者高腐蚀区域使用的版本，还会在表面增加钝化处理层，提升耐盐雾腐蚀的能力。结构细节上，弯管与安装板的连接采用满焊工艺，焊缝位置打磨光滑无毛刺，避免电场集中，端部的导电杆安装孔内径公差控制在H7级别，保证导电杆压接后无松动，接触电阻符合电力设备相关标准要求。
