钻孔作业用带长槽固定位钻杆连接构件

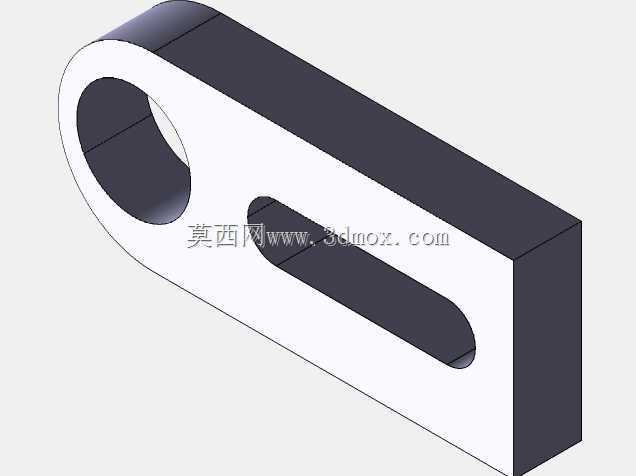

　　在常规钻削加工工位的工装配套体系里，这类带双安装位的钻杆连接构件是很常见的传力与定位部件，很多现场做钻具改造的工程师都接触过类似结构，它不是直接参与切削的钻杆本体，而是连接钻杆主轴与进给滑台的中间定位件，承担着传递进给推力、限制钻杆径向跳动、补偿安装位公差偏差的作用。从结构细节来看，构件主体为等厚矩形块结构，一端设置3/4规格的圆形通孔，这个孔位并非直接穿装钻杆，而是用来压装配套的耐磨衬套，衬套内壁与钻杆杆身做间隙配合，既可以给钻杆提供径向支撑，避免长钻杆进给时出现摆振，也能在衬套磨损后单独更换，不用整体报废整个构件，降低长期使用的维护成本。构件另一端开设的3/8宽度长圆槽，是整个结构的核心调节设计，这个槽位用来穿装固定螺栓，

　　将整个构件锁定在钻床的滑台安装面上，长槽的行程长度允许安装时沿槽的走向调整构件的前后位置，补偿安装面的孔位加工误差，也能适配不同伸出长度的钻杆安装需求，不用在安装面上重新钻孔攻丝，大幅缩短工装调整的辅助时间。做这类构件的三维建模时，首先要确认两个安装位的中心距公差，因为中心距直接决定钻杆的进给行程范围，建模时要给压装衬套的孔位预留合理的过盈配合量，通常孔的尺寸公差要比衬套外径小0.02-0.04mm，保证压装后衬套不会随钻杆转动出现窜动。长槽的两端半圆要和槽宽做等半径处理，避免加工时出现应力集中的尖角，构件的所有棱边都要做0.5mm的倒角处理，既可以去除加工后的毛刺，也能避免安装时划伤操作人员的手部。从实际应用场景来看，

　　这类构件除了用在台式钻床的钻杆定位，也可以适配在立式铣床的钻孔工装、自动化专机的钻削动力头安装位，只要是需要给轴向进给的钻削刀具提供侧支撑、同时需要小范围调节安装位置的工位，都能用到这类结构。设计时还要考虑构件的厚度选择，厚度要和配套螺栓的公称直径匹配，3/8规格的固定螺栓对应的构件厚度不宜过薄，否则螺栓锁紧时容易出现构件变形，导致长槽的平行度超差，调节时出现卡滞。压装衬套的孔位端面要和孔轴线保证足够的垂直度，否则衬套压装后会出现偏斜，钻杆穿入后会出现卡滞，进给时阻力增大，甚至会导致钻杆弯曲折断。建模过程中还要注意长槽的内壁粗糙度要求，因为固定螺栓的垫片会在槽面滑动，槽面如果过于粗糙，调节位置时会出现卡顿，也容易在锁紧时压伤槽面，

　　后续调节会更困难。另外，构件的材质通常选用45号钢调质处理，既有足够的强度传递进给推力，也有不错的韧性，不会因为钻削时的振动出现开裂，表面做发黑处理即可，不需要额外的镀层，毕竟这类构件属于工装内部的结构件，没有外观防腐的过高要求。在安装边界上，要注意构件的宽度不能超过滑台安装面的宽度，否则两侧突出的部分会和周边的防护罩、排屑槽产生干涉，长槽的长度要控制在合理范围，过长会降低构件的整体结构强度，过短则无法满足位置调节的需求，通常调节行程控制在15-20mm即可覆盖绝大多数现场的调整需求。很多新手工程师在设计这类构件时，容易把压装衬套的孔和穿螺栓的槽做成同直径的圆孔，这样就失去了位置调节的能力，现场安装时一旦孔位有偏差，就只能重新加工构件，反而增加了加工成本，而长槽的设计刚好解决了这个问题，这也是这类结构在工装设计中被广泛应用的核心原因。还有一点需要注意，压装衬套的孔口要做1mm的导入倒角，方便衬套压装时对准孔位，避免压装时衬套边缘被切伤，影响配合精度。整个构件的建模不需要做过多的复杂曲面，全部是规则的拉伸、切除特征即可，重点是配合尺寸的公差设定，以及安装时的干涉检查，要保证钻杆在全行程进给时，构件和钻杆的夹持部位、钻头部位都不会产生碰撞，同时固定螺栓锁紧后，构件不会因为钻削的反作用力出现移位。
