角块互锁式快接连接结构设计

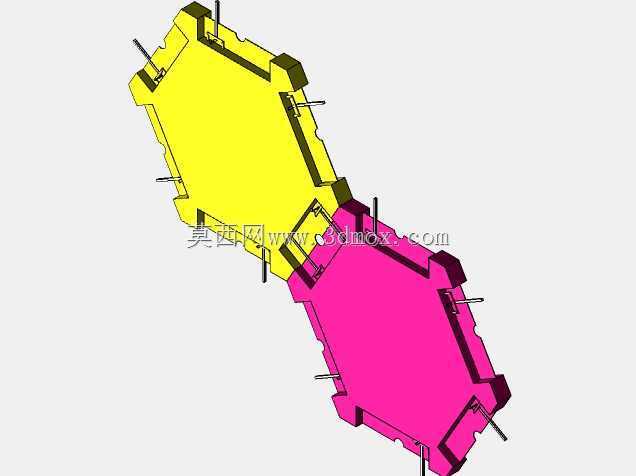

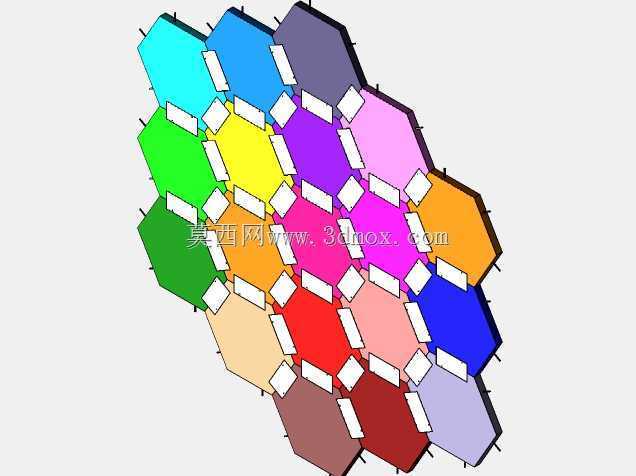

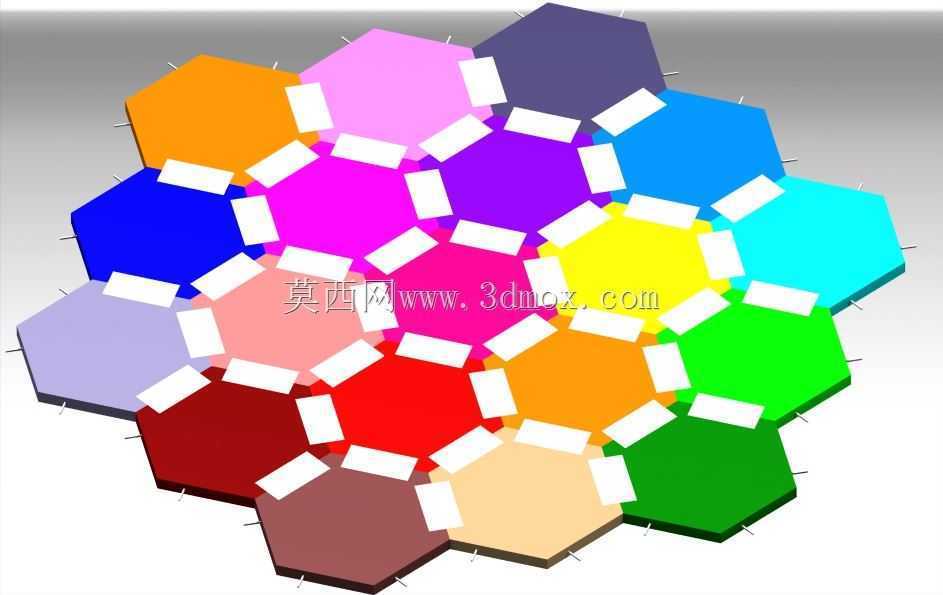

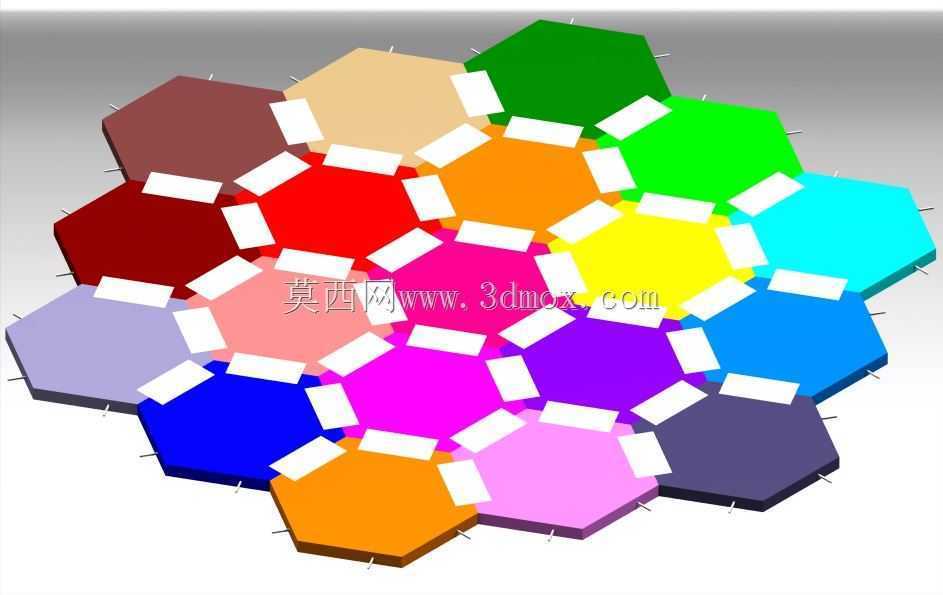

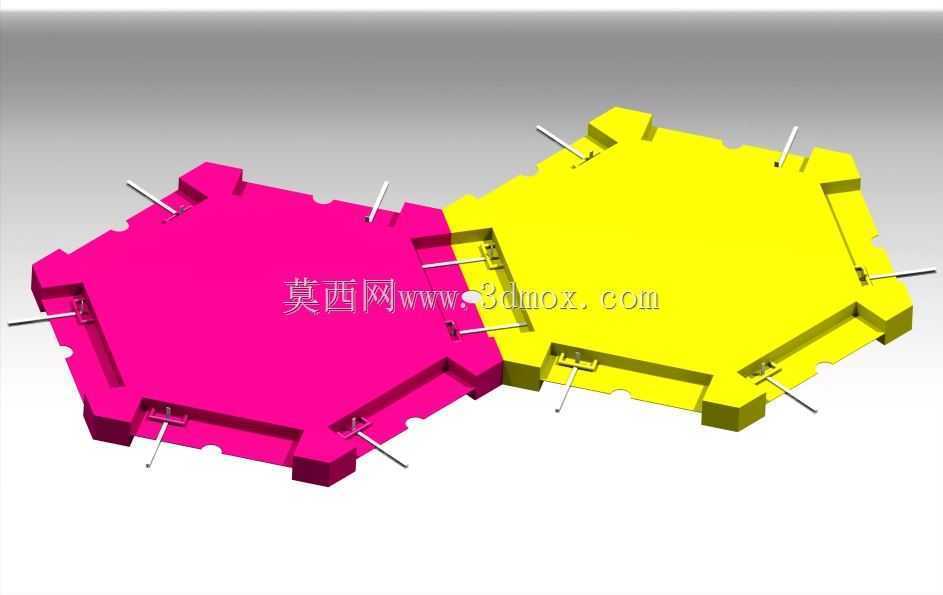

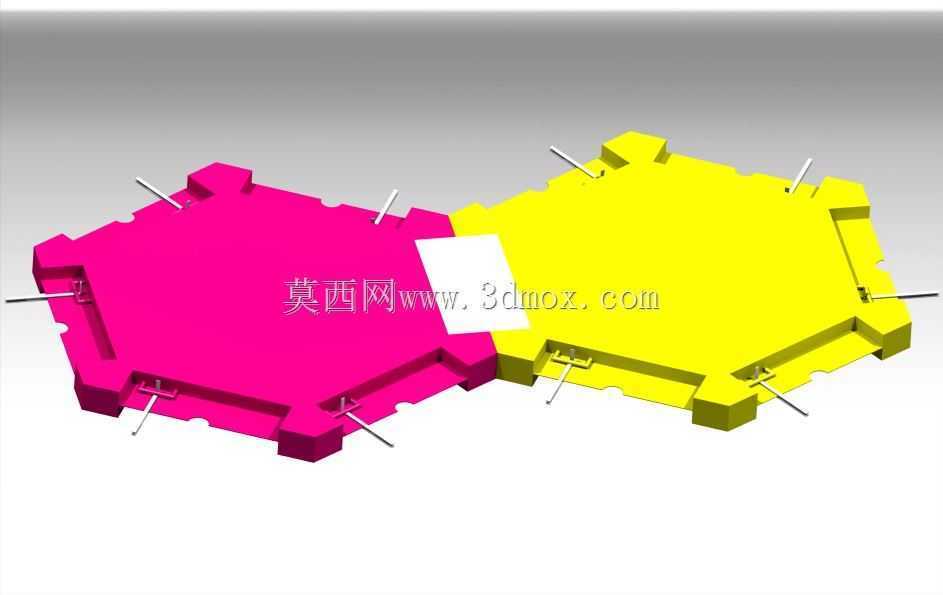

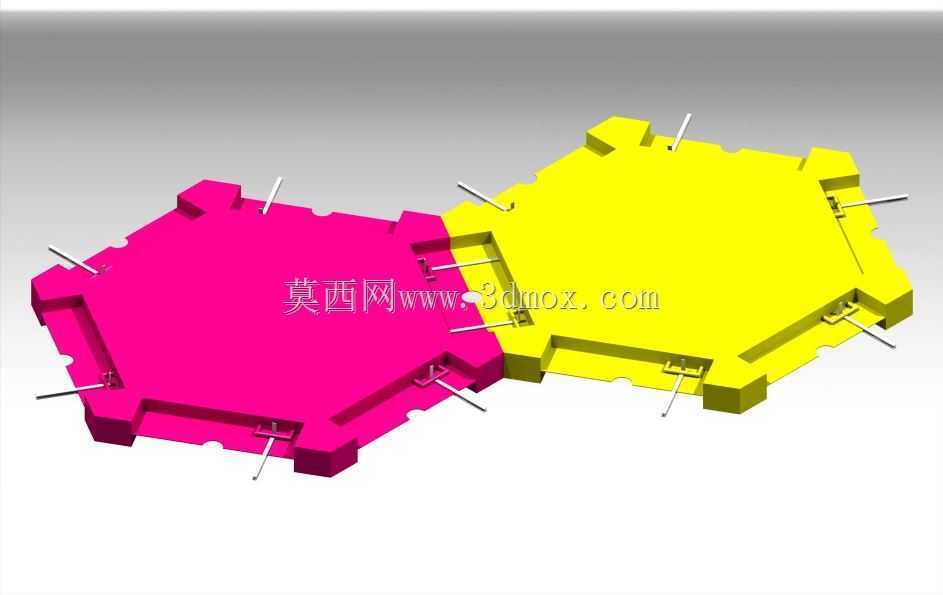

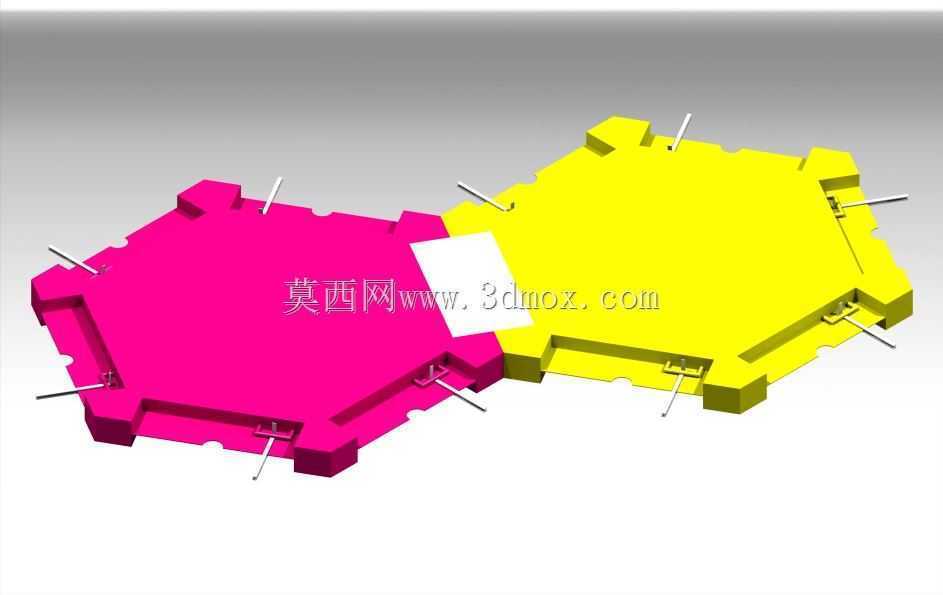

　　该连接结构主要面向需要快速拼接、无额外紧固件的模块化组件装配场景，常见于临时搭建的通讯天线阵面拼接、模块化工装台面板拼接、小型快装设备外壳组接等工况，核心作用是依靠结构自身的受力特性实现相邻组件的锁止固定，省去螺栓、卡扣等额外连接件的装配工序，提升现场拼接与拆解的效率。从结构功能逻辑来看，该设计没有采用常规的卡扣弹臂、螺栓过孔这类常见连接形式，而是利用接头部位承受的装配外力，将相邻两个连接块的配合部位进行力的分解，当两个对接块沿对接方向推合到位后，配合面的斜向结构会将轴向的推装力转化为垂直于对接面的锁紧力，让两个组件的配合面紧密贴合，同时块体边缘伸出的定位销会嵌入对应块体的定位槽内，限制对接后两个块体的横向、纵向窜动，

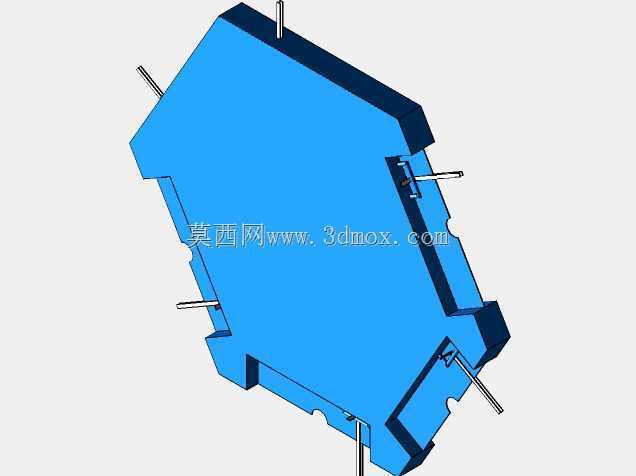

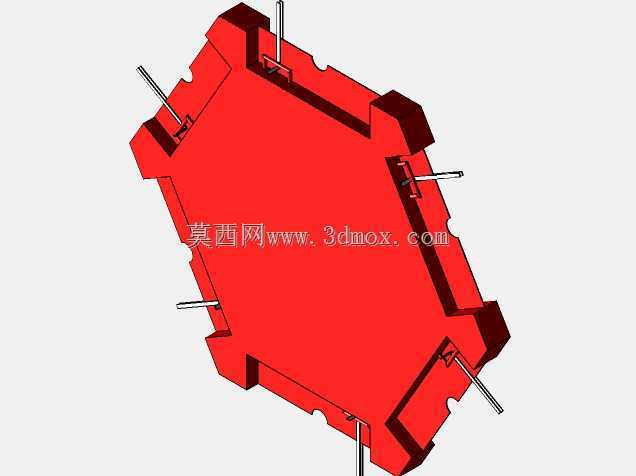

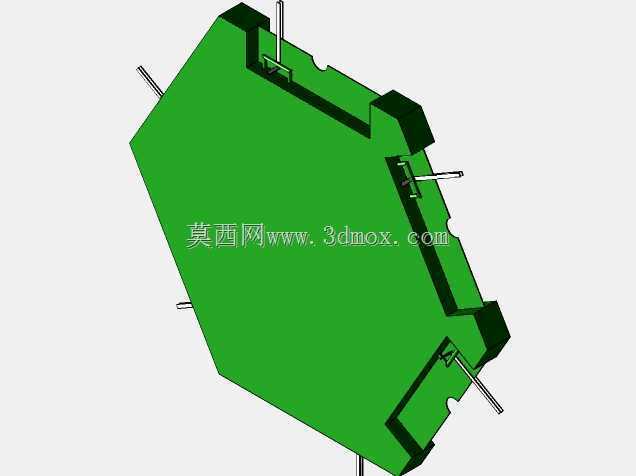

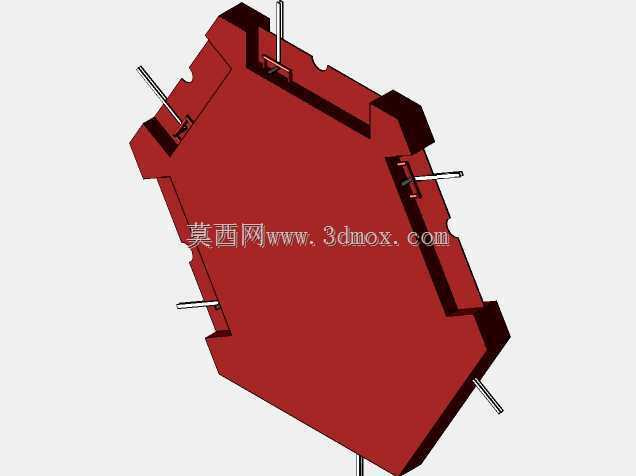

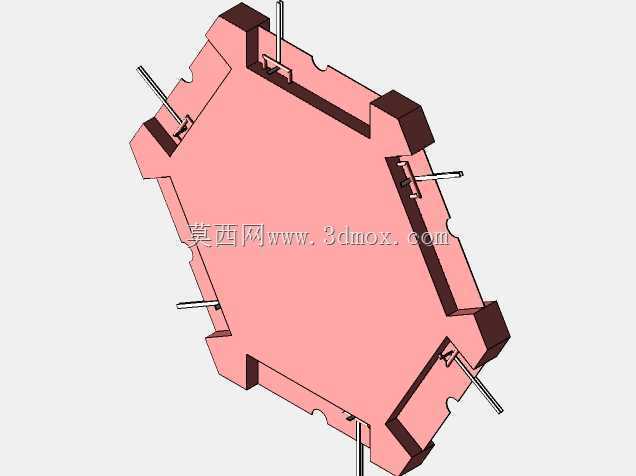

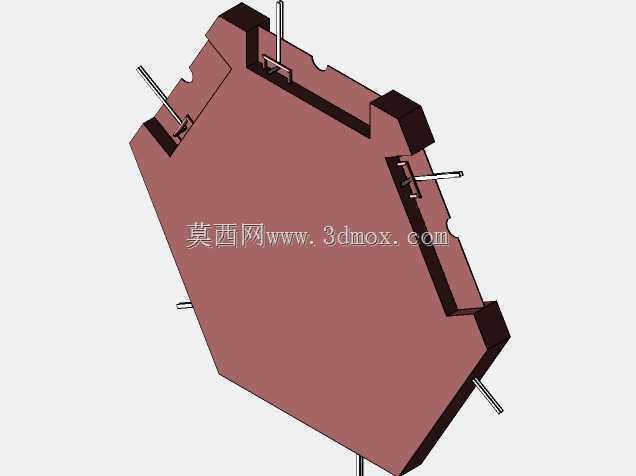

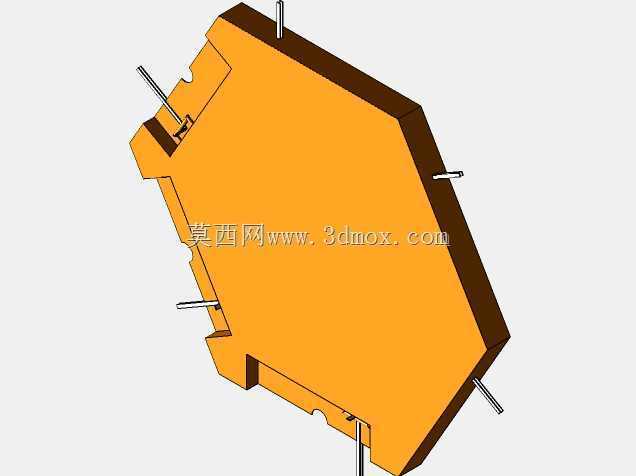

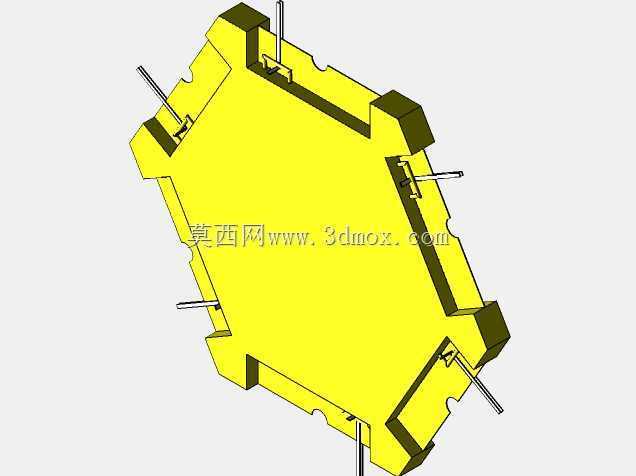

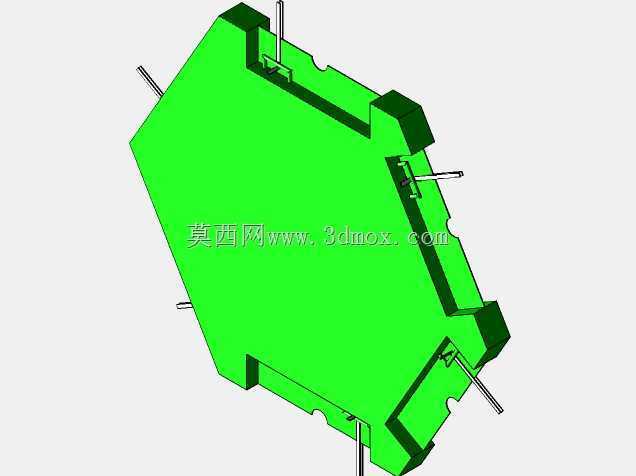

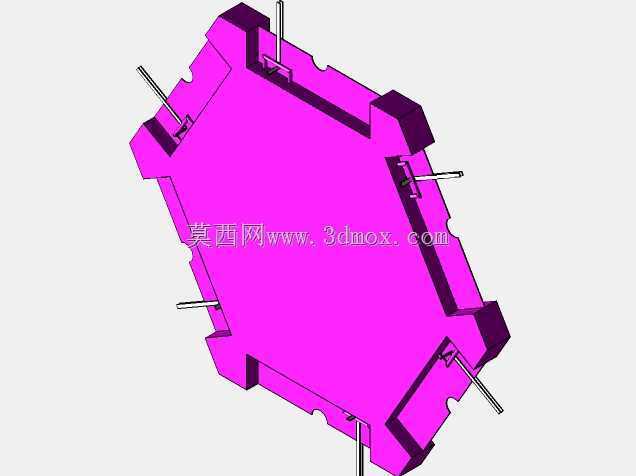

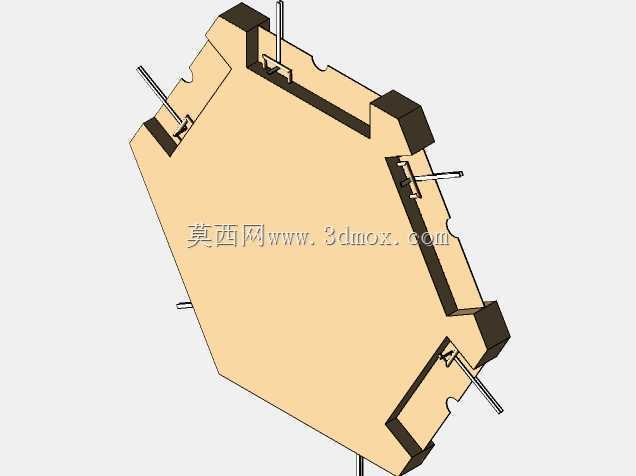

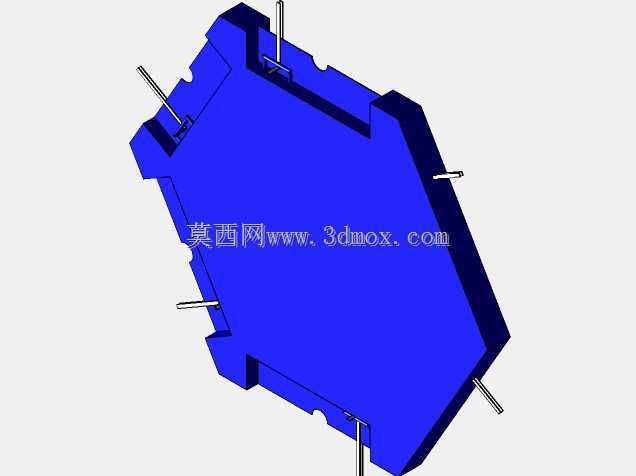

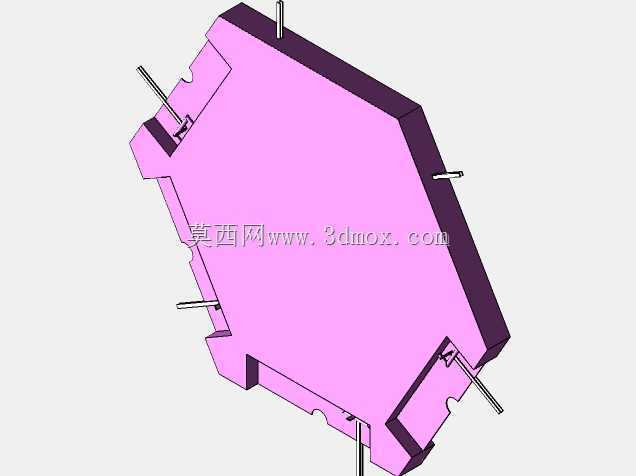

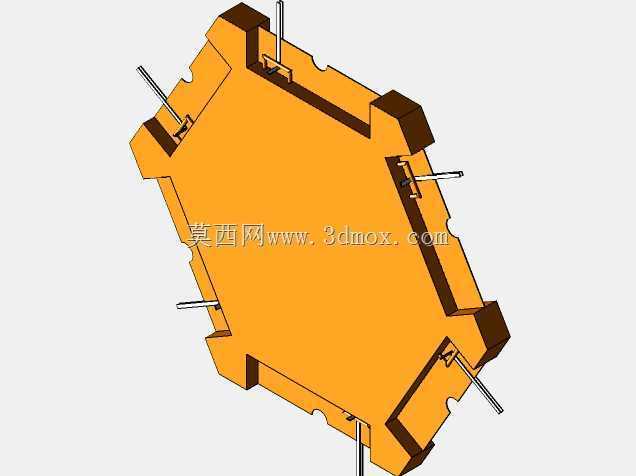

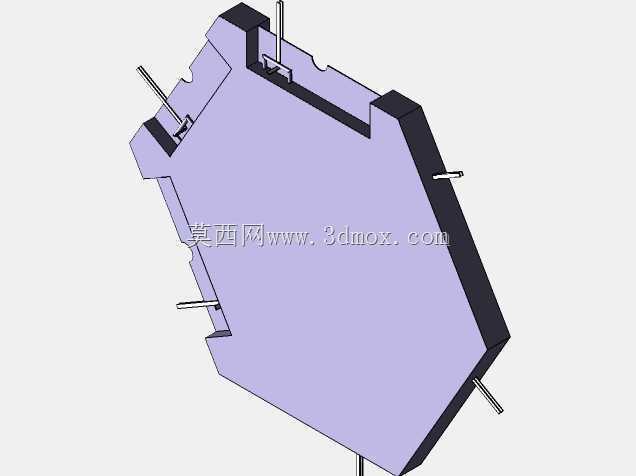

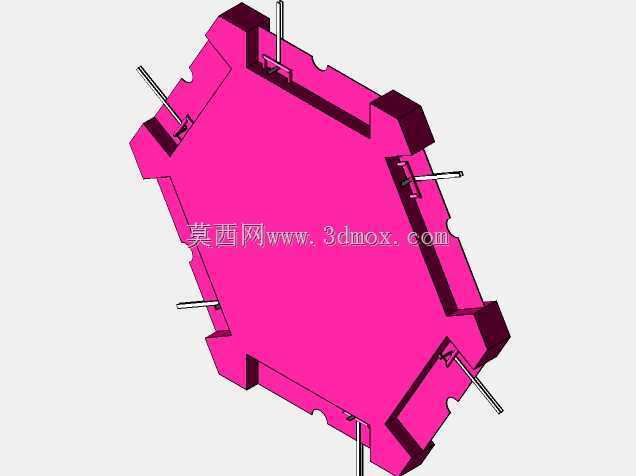

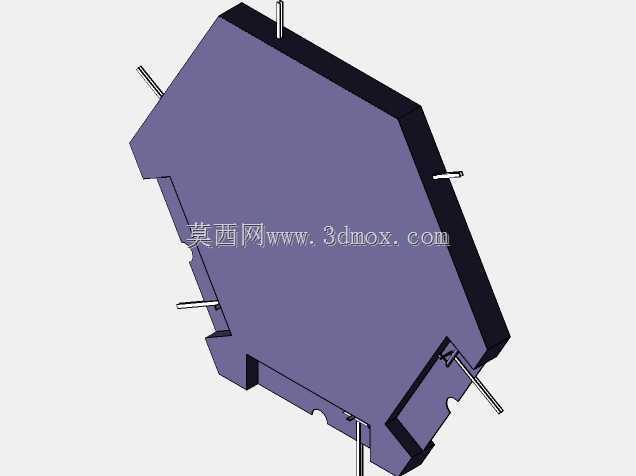

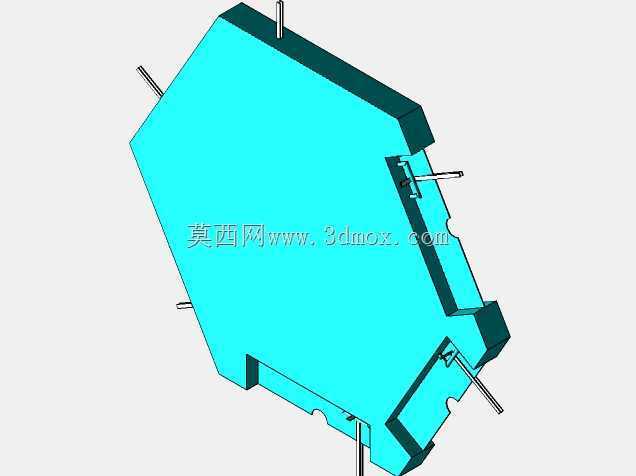

　　实现无额外锁止件的自锁紧效果。从外形与安装边界来看，单个连接块采用正八边形切边的对称结构，单块外接圆直径可根据实际搭载的组件尺寸调整，基础适配版本的单块厚度控制在12-18mm区间，边缘伸出的定位销长度为8mm，对应配合块上的定位槽深度为8.2mm，预留0.2mm的装配间隙方便现场对位，两个块体对接完成后，整体拼接面的平面度公差可控制在0.15mm以内，满足多数平面类模块化组件的拼接平整度要求。设计过程中重点考量了对接操作的力值适配，常规成年人单手施加150-200N的推装力即可完成两个块体的锁合，不需要借助额外的敲击工具，拆解时仅需要沿对接反方向施加220-280N的拉力即可分离，

　　不会出现常规过盈配合结构拆解时容易损伤配合面的问题。结构的配合面做了1.5°的微小拔模斜度，既可以保证注塑或者机加工过程中的脱模、排屑顺畅，也能在锁合时让配合面形成楔形压紧效果，长期受振动工况影响时也不会出现松脱移位的问题。每个块体的非对接侧预留了与搭载组件连接的安装孔位，孔位采用沉头设计，安装后紧固件头部不会突出块体表面，避免影响相邻块体的拼接平整度。针对户外使用的场景，该结构的配合间隙设计时预留了0.3mm的容差空间，可以适应-20℃到60℃温度区间内材料热胀冷缩带来的尺寸变化，不会出现高温胀死无法拆解、低温收缩间隙过大松旷的问题。定位销与定位槽的配合采用间隙配合，销的端部做了R2的圆角导向，现场对位时不需要完全精准对齐，

　　依靠圆角的导向作用即可顺利滑入槽内完成对接，降低现场装配的对位难度。该结构的受力路径经过优化，当拼接完成后承受垂直于拼接面的外载荷时，载荷会通过两个块体的楔形配合面均匀分散到整个接触区域，不会出现应力集中在单个卡扣或者连接点的问题，单组对接结构的垂直方向静承载能力可以达到800N以上，满足多数轻型模块化组件的连接承载需求。在实际选型应用时，可根据搭载组件的重量、使用工况调整块体的厚度与定位销的直径，若用于重载场景，可将单块厚度提升至25mm，定位销直径从基础版的4mm提升至6mm，对应的承载能力可提升至2000N以上，适配更重的模块化组件拼接需求。
