锥台阶梯式内凹回转传动结构件

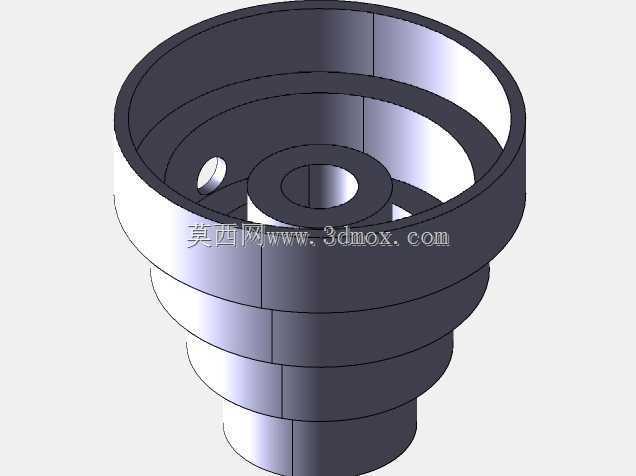

　　在电力输配系统的调压、调速类变压器组件中，这类锥台阶梯式回转构件常作为速度反馈、力矩传递的核心配套零件，嵌入变压器的调速操作机构内部，承担转速传递、档位对位的功能，在有载调压变压器的操作端，该类零件需要配合转轴、拨叉完成不同绕组档位的切换动作，既要保证回转过程的同轴度精度，也要适配机构内部的阶梯式安装空间，避免与周边的绝缘构件、接线端子产生运动干涉。从结构设计逻辑来看，该零件采用外锥面多阶梯的外形设计，并非为了外观造型，而是为了适配机构内部不同直径的安装腔体，每一段阶梯轴肩都对应一个安装定位面，装配时可以顺着腔体的锥面导向滑入安装位，降低装配时的对位难度，尤其是在变压器内部紧凑的安装空间里，操作人员无法直接目视观察安装位的情况下，

　　锥面的自导向特性能够大幅提升装配效率，减少卡滞、偏装的概率。零件上部的大直径敞口内腔，是为了容纳端部的联动拨块，内腔中心的同轴通孔用于穿过传动转轴，通孔与外锥面的同轴度公差需要控制在0.02mm以内，才能保证回转过程中不会出现偏心晃动，避免长期运行后出现磨损卡涩，影响变压器档位切换的响应速度。内腔侧壁预留的小尺寸凸台，是与拨块配合的传动卡位，拨块卡入该凸台后，转轴的转动力矩就能通过凸台传递到整个锥型构件，带动外部的反馈机构同步转动，实现转速、档位位置的信号输出。从安装边界来看，该零件的最大外圆直径对应机构腔体的最大内径，装配后零件外圆与腔体内壁保留0.1-0.15mm的间隙，既不会因为间隙过大出现晃动，

　　也不会因为间隙过小导致热胀冷缩后出现卡滞；下部的最小直径轴段插入机构底部的定位衬套中，衬套采用聚四氟乙烯材质，能够减少回转过程中的摩擦阻力，同时起到绝缘隔电的作用，避免变压器内部的感应电流传导到操作端带来安全隐患。在实际工况中，该零件的运行转速并不高，通常在每分钟几十转的区间，但对转动的平顺性要求极高，一旦出现卡滞，就会导致调压档位切换不到位，引发绕组接触不良、局部过热的问题，因此设计时在每一段阶梯的过渡位置都采用了小圆角过渡，避免应力集中，同时减少阶梯位置的毛刺残留，防止长期运行后毛刺脱落掉入机构内部引发卡滞。零件的壁厚设计遵循等强度原则，上部敞口位置因为要传递拨块的冲击力，壁厚相对更大，下部阶梯段主要起定位导向作用，

　　壁厚适当减薄，在保证结构强度的前提下尽可能降低零件自重，减少回转过程中的转动惯量，让档位切换的动作更加灵敏。不同于普通的机械传动锥轮，该零件应用在变压器设备中，对材料的绝缘性能、耐温性能都有特定要求，建模时需要充分考虑材料成型后的收缩率，保证加工后的尺寸精度符合安装要求，尤其是中心通孔与外锥面的同轴度、各阶梯轴肩的端面跳动公差，都需要在建模时提前预留加工基准，方便后续机加工时的装夹找正。在三维建模过程中，采用回转特征作为基础主体，再通过拉伸切除完成内腔的结构塑造，最后添加侧壁的传动凸台，整个建模过程需要保证各特征的同轴度约束，避免出现特征错位导致的尺寸偏差，同时要核对每一段阶梯的直径、长度尺寸，确保与配套的腔体、衬套、拨块零件的尺寸链匹配，不会出现装配干涉。
