电力变压器用环形隔距绝缘结构件

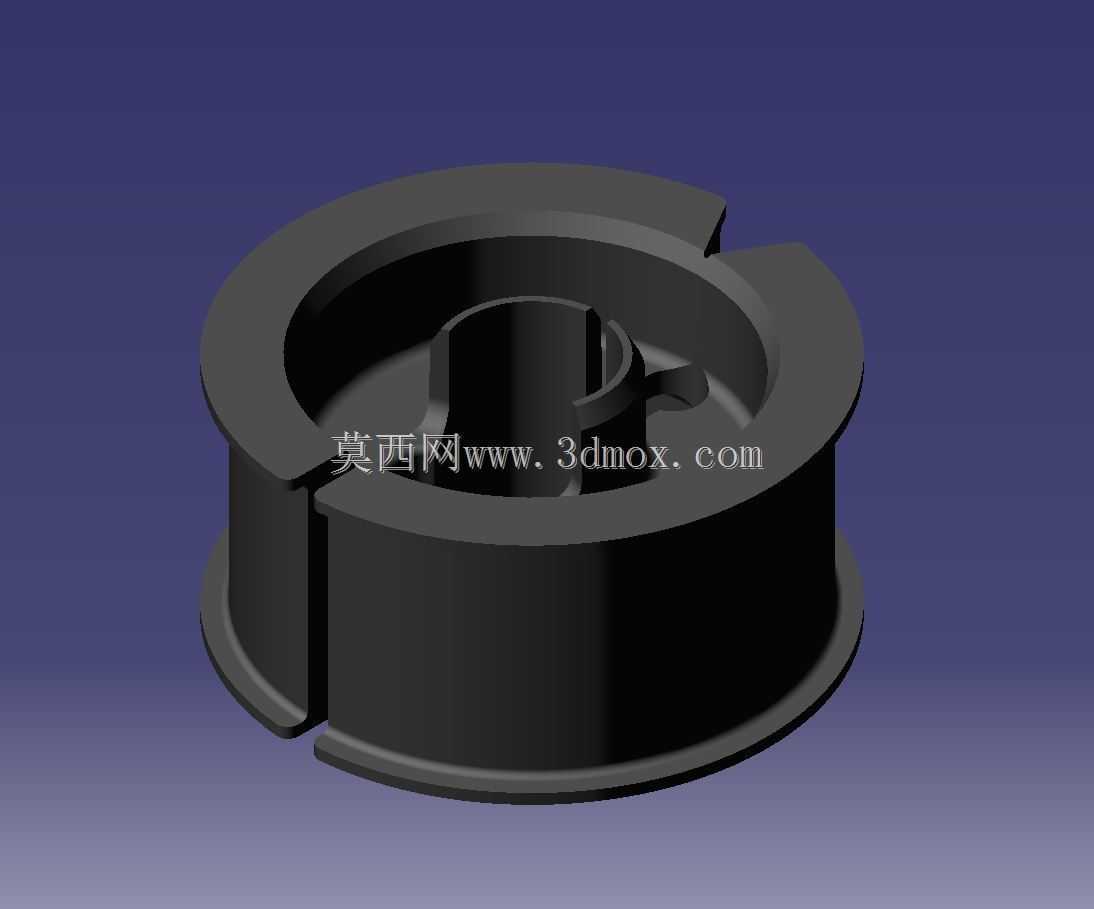

　　能大幅提升流水线装配的作业效率，同时避免金属紧固件带来的局部电场畸变问题。设计这类零件的时候，首先要匹配对应变压器绕组的端部安装边界，内侧凸台的位置需要和绕组端部的绝缘卡槽完全对位，凸台的高度控制在1.5mm即可，过高会增加装配卡入的阻力，过低则会出现周向转动错位的问题；筒体的壁厚需要根据隔距要求的绝缘距离核算，在10kV电压等级下，采用改性PP绝缘材料时壁厚不小于3mm就能满足爬电距离要求，不需要额外增加厚度造成材料浪费。上下端的外翻凸缘宽度设计为4mm，一方面是在轴向压紧时提供足够的承压面，避免压强过大压损端部的绝缘纸，另一方面凸缘的外沿尺寸略大于绕组端部的内径，能在装配时起到自动对中的导向作用，不需要人工反复调整同轴度。在电力输配系统的变压器装配环节，这类环形隔距件是绕组与铁芯、绕组层间定位隔离的核心小尺寸结构件，日常作业中很多刚入行的结构设计人员容易忽略这类小零件的公差匹配，实际在10kV级油浸式电力变压器的低压绕组端部固定场景里，该零件的轴向定位精度直接影响绕组压紧后的应力分布，一旦隔距尺寸偏差超过0.2mm，长期运行受温度循环影响就可能出现绕组松动、局部绝缘磨损的隐患。从结构形态来看，该零件采用带轴向开口的环形筒体设计，筒体上下端带外翻的限位凸缘，内侧设置有周向分布的定位凸台，开口结构并非加工缺陷，而是特意设计的装配弹性余量——实际装配时可借助工程塑料的轻微形变卡入绕组端部的定位卡槽，不需要额外粘接或者紧固件固定，

　　轴向开口的宽度设计为2mm，这个尺寸是经过反复验证的：开口过窄，零件卡入时形变量不足，容易出现装配卡顿甚至撑裂绝缘层的问题；开口过宽，装配后零件的抱紧力不足，在变压器长途运输的振动工况下可能出现脱落移位。零件内侧的中心圆柱凸台是和铁芯端部的定位轴配合的结构，配合间隙控制在0.1-0.15mm之间，既保证装配时能顺利套入，又不会出现径向的窜动，中心凸台上的缺口是为了避让铁芯端部的接地引线，避免引线被结构件挤压破损，这个细节很多新手建模时容易遗漏，实际生产中曾出现过因为没做避让缺口导致引线绝缘被压破，出厂耐压测试时击穿的质量问题。从实际应用场景延伸来看，这类隔距件不仅用在电力变压器的绕组端部，在小型干式变压器的层间隔离、

　　电抗器的绕组定位场景中也能通用，只需要调整筒体的高度和凸缘的尺寸就能适配不同功率等级的产品。建模过程中需要特别注意各转角处的圆角处理，所有和绝缘纸、引线接触的棱边都要做R0.5以上的圆角，绝对不能出现尖锐棱角，否则长期运行受振动磨损会刺破绝缘层引发放电故障。另外零件的外表面粗糙度要控制在Ra3.2以下，表面不能有明显的合模线、毛刺，避免局部电场集中。在做装配干涉检查的时候，要模拟变压器浸油后的尺寸膨胀量，改性PP材料在变压器油中长期浸泡的尺寸膨胀率大概在0.3%左右，建模时要提前预留这个膨胀余量，避免温度升高后零件膨胀挤压绕组造成绝缘层损伤。很多设计人员在做这类小零件的时候往往只关注外形尺寸，忽略了材料的温度形变特性，

　　实际在变压器运行时内部温度可达105℃，材料在这个温度下的刚性下降率要控制在15%以内，才能保证长期压紧状态下不会出现蠕变变形，导致绕组压紧力下降。该零件的整体轴向尺寸根据不同的隔距需求通常在15-30mm之间，外径根据绕组端部的尺寸匹配，常规适配30-80mm内径的绕组端部，安装时不需要专用工具，作业人员徒手就能卡入到位，单工位装配时间不超过10秒，相比传统的粘接式隔距条，装配效率提升60%以上，同时避免了粘接剂残留带来的绝缘油污染问题。在做结构强度校核的时候，要模拟轴向承受200N压紧力的工况，零件的最大形变不能超过0.05mm，保证长期压紧状态下的尺寸稳定性，筒体的环形截面惯性矩要满足这个强度要求，不需要额外设置加强筋，因为加强筋会带来局部的电场集中，反而影响绝缘性能。
