激光跟踪测量用球面基准目标件

　　在大型装备制造现场的精度校准环节，这类球面基准目标件是激光跟踪仪测量系统里不可或缺的配套定位元件，常被布置在车间固定测量站点、大型工件工艺凸台、装配工装定位面等位置，作为整个测量网络的空间坐标传递基准，覆盖风电叶片合模检测、重型机床床身调平、航空部件装配对位、大型变压器壳体形位公差检测等多个高精度测量场景。不同于常规平面反射靶，球面结构的基准目标不存在安装角度带来的反射面偏折问题，只要激光跟踪仪的光路能覆盖到球面任意区域，就能稳定捕捉反射信号，哪怕现场测量站位需要多次转站，也能通过固定布设的该类基准目标完成坐标系统一，大幅降低多站位测量带来的累积误差。从结构设计逻辑来看，该基准目标采用正球面作为核心反射基体，

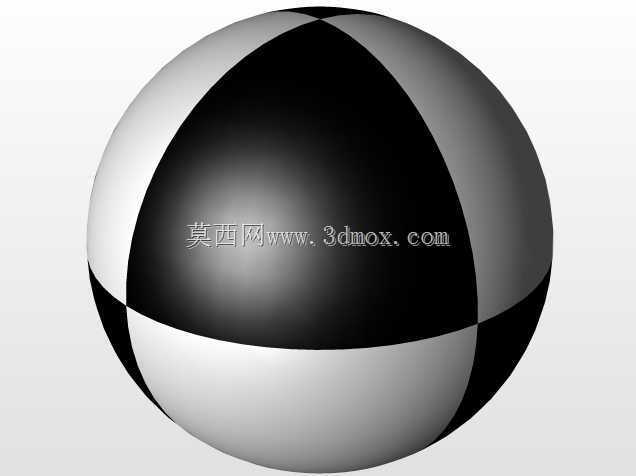

　　表面做分区高反射与低反射处理，黑白交替的球面分区一方面可以让激光跟踪仪快速识别靶球中心位置，避免现场杂光干扰带来的识别偏差，另一方面对称的分区结构也能保证不同入射角度下的反射信号强度一致，不会因为靶球周向转动出现信号衰减。设计时首先要保证球面的轮廓度公差，整球的圆度误差需要控制在微米级，否则会直接导致激光跟踪仪的中心拟合出现偏差，最终影响整个测量链的精度；球面的分区边界要做平滑过渡处理，不能存在凸起的印刷边缘或者涂层台阶，避免激光扫过分界位置时出现信号跳变。关于安装边界的考量，这类基准目标通常配套标准磁性底座使用，球面底部预留的安装接口要和通用测量靶座的定位尺寸完全匹配，保证安装后球心到安装基准面的距离为固定标准值，

　　不需要每次安装后重新校准球心坐标；整体结构没有外伸的薄弱结构，球面本身的抗磕碰能力较强，适合车间复杂现场环境下长期布设，不会因为日常的工件转运、人员走动剐蹭就出现精度失效。实际使用中，这类基准目标既可以作为临时测量的转站基准，也可以长期固定在车间测量网的基准点位置，定期复核整个车间的测量坐标体系漂移量；在大型工件的分步装配过程中，还可以将其固定在工件的非加工面上，作为不同装配工序间的统一坐标参照，避免每次吊装工件后重新建立坐标系带来的重复误差。设计建模过程中，需要重点控制球面的几何连续性，不能出现多段曲面拼接的棱边，整个外表面要保证G2连续，否则会影响激光反射的光路稳定性；表面涂层的厚度也要做均匀性控制，

　　避免涂层厚度不均导致实际球面轮廓偏离理论设计值，安装接口的同轴度要和球心保持严格的位置公差，保证安装后球心的位置偏差在允许范围内。不同于一次性使用的测量标记点，这类球面基准目标可以重复使用，只要表面反射层没有出现大面积划伤、脱落，就可以长期维持测量精度，日常维护只需要用无尘布擦拭表面浮尘即可，不需要复杂的校准流程，非常适合制造现场的常态化精度检测工作。在布设该类基准目标时，需要注意周边不要有强反光的金属面或者强光光源正对靶球，避免杂光进入激光跟踪仪的接收端影响测量稳定性，同时安装底座要固定在刚性足够的基础上，不能固定在容易产生振动的薄壁件或者临时支架上，防止测量过程中靶球出现微位移导致数据失真。
